描述

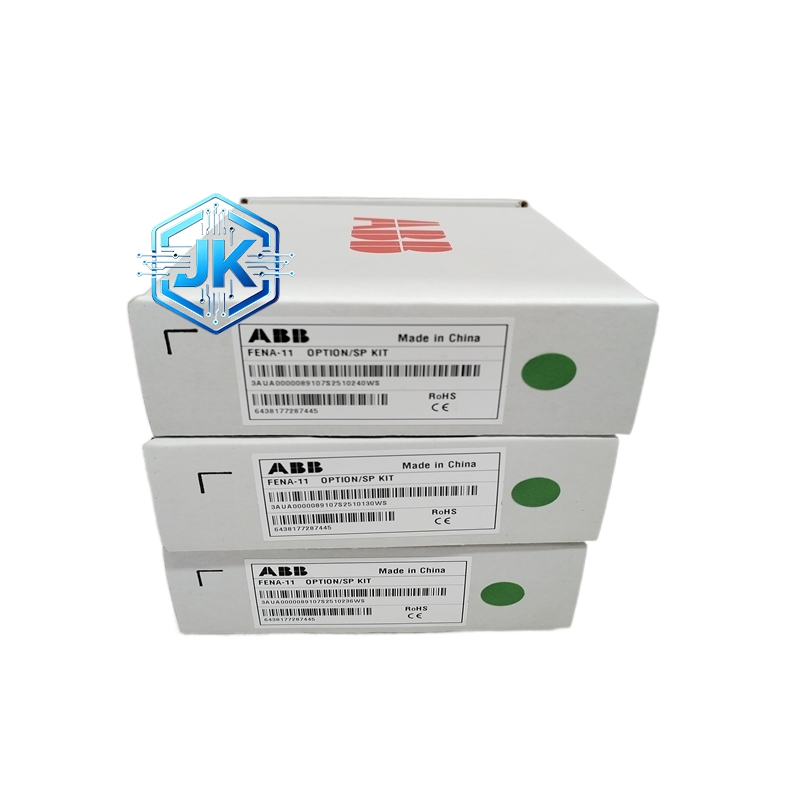

ABB FENA-11 以太网适配器模块
技术规格
- 通信协议：PROFINET IO（RT/IRT）、EtherNet/IP、Modbus TCP
- 物理接口：1×RJ45，10/100Mbps 自适应，支持星型 / 环型 / 链型拓扑
- 兼容变频器：ACS355、ACSM1、ACS850、ACS880、ACS580、ACQ810
- 供电：3.3V DC（最大 400mA），由变频器插槽供电
- 工作温度：-20℃~+60℃（无降容）；存储温度：-40℃~+85℃
- 隔离耐压：2500Vrms电气隔离，抗 EMI 符合 EN 61000-6-2
- 防护等级：IP20（涂层防护）
- 尺寸 / 重量：70mm×45mm×25mm；约 120g
功能特点
- 多协议合一，单模块适配多平台，降低备件与集成成本ABB Group。
- 支持PROFIdrive/ABB 传动 / 透明 16 位 / 透明 32 位四种配置文件
- 实时通信（IRT）支持运动控制同步，周期最短250μs。
- 内置Web 服务器，可通过浏览器快速配置、诊断、固件升级。
- 支持热插拔，更换模块无需停机。
- 具备断线自动重连、故障代码上报、通信状态 LED 指示。
性能参数
- PROFINET IO：RT 通信速率 100Mbps，IRT 同步精度≤1μs。
- EtherNet/IP：支持显式 / 隐式报文，最大连接数 32 个
- Modbus TCP：支持单 / 多寄存器读写，最大寄存器数 125 个
- 通信延迟：典型值≤5ms；丢包率 0%（工业环境）。
材质构成
- 外壳：阻燃 ABS 工程塑料，耐高温、抗老化、抗静电。
- 电路板：高 TG 玻纤 PCB，镀金触点，防潮防腐涂层。
- 接口：RJ45 镀金端子，耐插拔≥1000 次。
结构特征
- 紧凑型插入式设计，直接安装于变频器控制板选件插槽。
- 正面：RUN/COMM/FAULT三色 LED，直观显示状态。
- 侧面：RJ45 网口，带卡扣防脱落。
- 背部：20 针连接器，与变频器内部总线对接。
工作原理
模块插入变频器插槽后，由变频器供电并初始化；通过参数选定通信协议，自动匹配波特率与地址；接收上位机指令（启停、速度 / 转矩设定）转发给变频器，同时采集变频器运行数据（转速、电流、电压、故障）回传上位机；内置隔离电路阻断共模干扰，保障数据稳定传输
优势亮点
- 协议全覆盖：一卡兼容三大工业以太网，适配西门子、罗克韦尔、ABB 等多品牌系统
- 即插即用：无需复杂编程，参数配置即可上线，集成周期短。
- 工业级稳定：宽温、高隔离、抗干扰，适配恶劣工况。
- 远程运维：Web 界面支持远程诊断与升级，降低现场维护成本。
适用行业
智能工厂自动化线、汽车制造、物流仓储、水处理、暖通空调（HVAC）、新能源、冶金、造纸印刷、包装机械
安装要求
- 断电状态下，将模块对准变频器选件插槽平稳推入，锁紧卡扣。
- 使用工业屏蔽网线连接 RJ45 口，网线远离动力线，间距≥30cm。
- 网络拓扑优先星型，环型需配置冗余管理器。
- 模块四周预留≥20mm 散热空间，环境温度不超过 60℃。
使用注意事项
- 严禁热插拔运行中的模块，易损坏通信芯片。
- 网络参数（IP、子网掩码、网关）修改后，重启模块生效。
- 避免网线过度弯折、拉扯，防止屏蔽层破损引入干扰。
- 定期清理模块表面灰尘，保持通风良好。
- 固件升级时全程供电，中断会导致模块变砖。
