Name: ABB EI813F 工业以太网通信模块
Brand: simple

描述

ABB EI813F 工业以太网通信模块

技术规格

型号：EI813F
通信协议：EtherNet/IP（主 / 从站）、Modbus TCP/IP（服务器 / 客户端）
物理接口：双 RJ45 以太网接口（10/100Mbps 自适应）
传输速率：10Mbps/100Mbps（全双工 / 半双工自适应）
IP 地址：静态 / 动态（DHCP）可编程
支持连接数：EtherNet/IP 最多 64 个从站，Modbus TCP 最多 32 个客户端
数据传输距离：100m（单段，超五类屏蔽网线）
隔离方式：接口光电隔离，隔离电压 AC1500V/1min
供电电压：24VDC±10%（系统背板 / 外部供电）
工作温度：-25℃~+70℃
防护等级：IP20（控制柜内安装）
尺寸：210mm×145mm×30mm
重量：约 0.9kg
总线接口：ABB 系统专用背板总线

功能特点

双协议兼容：EtherNet/IP+Modbus TCP/IP，无缝对接 AB、西门子、施耐德等第三方设备
双网口设计：支持网络冗余、链路聚合、环网组网，提升通信可靠性
高速传输：100Mbps 自适应，数据传输延迟≤3ms，满足实时控制需求
光电隔离：接口电气隔离，抗干扰、防浪涌，适配工业强干扰现场
灵活组网：支持星型、环型、树型拓扑结构，适配不同现场布局
在线诊断：内置通信故障诊断，自动检测断线、冲突、超时，故障代码上传
远程维护：支持远程程序下载、在线监控、参数修改，运维便捷
热插拔设计：带电更换不影响系统运行，维护便捷

性能参数

通信响应延迟：≤3ms（100Mbps，无干扰）
最大帧长：1500 字节
隔离耐压：AC1500V/1min（接口 – 系统侧）
MTBF：≥14 万小时（25℃，正常工况）
通信稳定性：无丢包、无乱码，长期运行可靠

材质构成

外壳：阻燃 ABS 工程塑料（UL94-V0 级，耐高温、抗老化、绝缘）

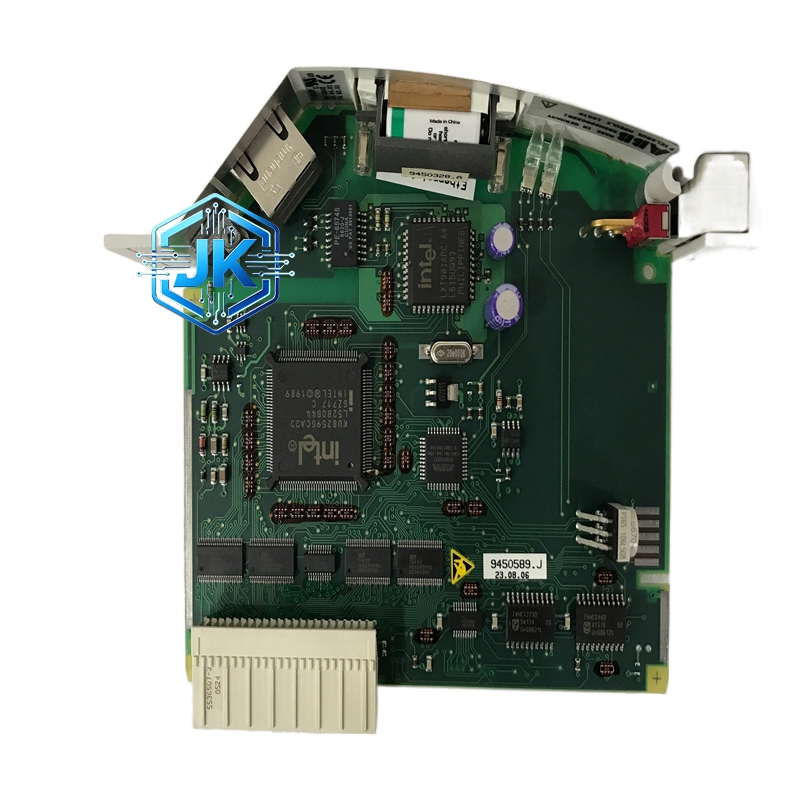

基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
核心元件：进口以太网通信芯片、光电隔离器、网络变压器、镀金 RJ45 触点
内部结构：双网口分区排布，全封闭防尘设计，元器件贴片焊接

结构特征

标准模块化设计，适配 ABB PLC/DCS 系统标准插槽，前后端插拔式安装

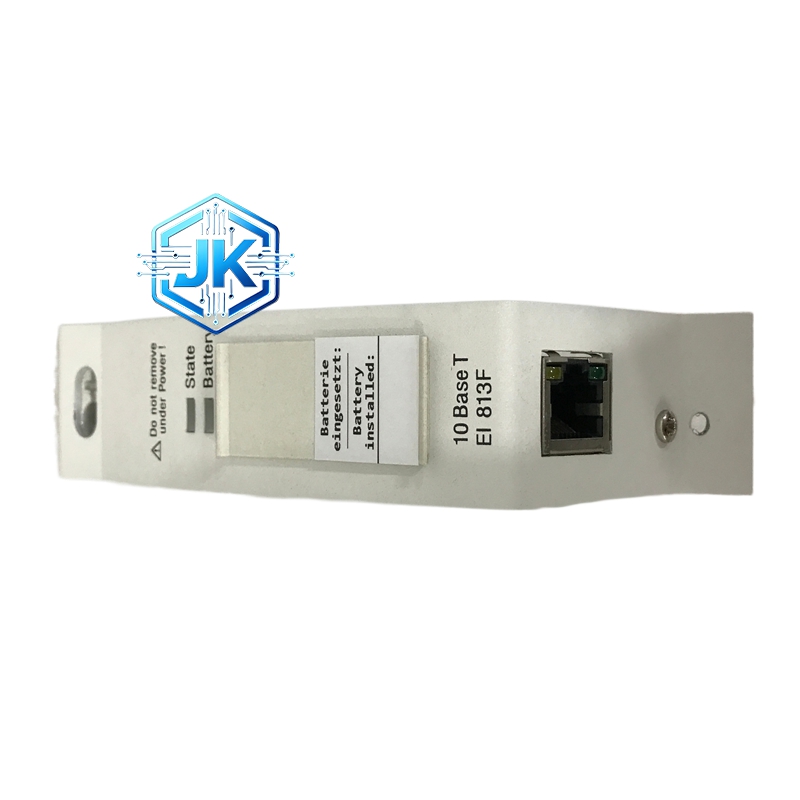

正面：双 RJ45 接口、网络状态 LED（连接 / 活动 / 故障）、模块运行灯
侧面：固定卡扣、定位导向槽、供电接线端子（外部供电可选）

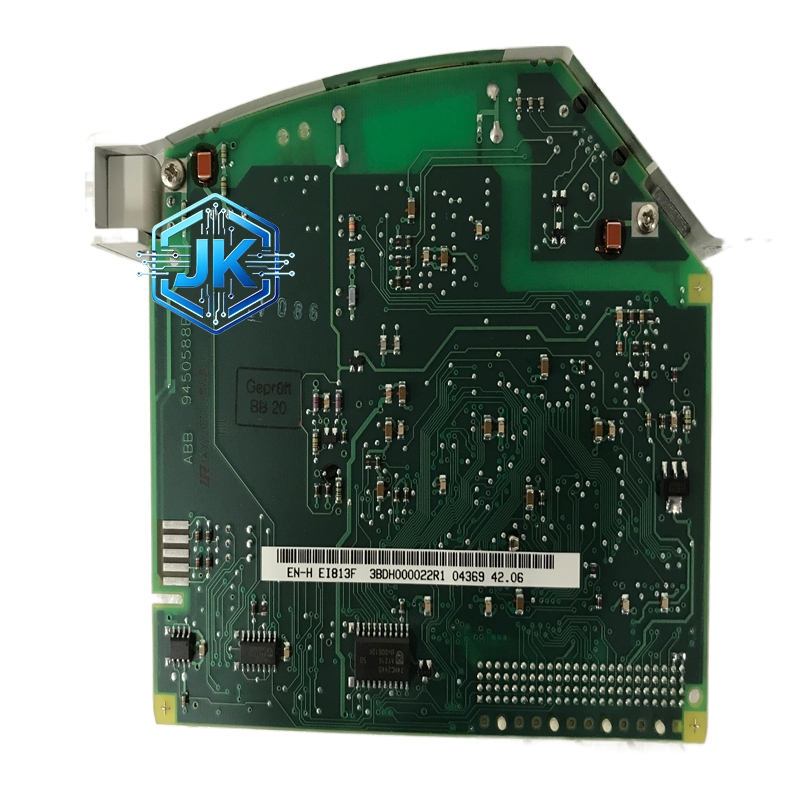

背面：系统背板总线接口（镀金触点）
整体：薄型紧凑设计，抗震防摔，接口标识清晰，便于现场接线调试

工作原理

模块接入 24VDC 供电初始化，通过背板总线与 ABB 控制器建立通信；配置 IP 地址、通信协议与组网参数后，RJ45 接口接入工业以太网，与上位机、HMI、第三方 PLC 等设备建立连接；接收设备数据后，经光电隔离、协议解析、数据处理，传输至控制器；同时接收控制器下发指令，协议转换后发送至目标设备，实现双向数据交互、远程监控与程序下载。
