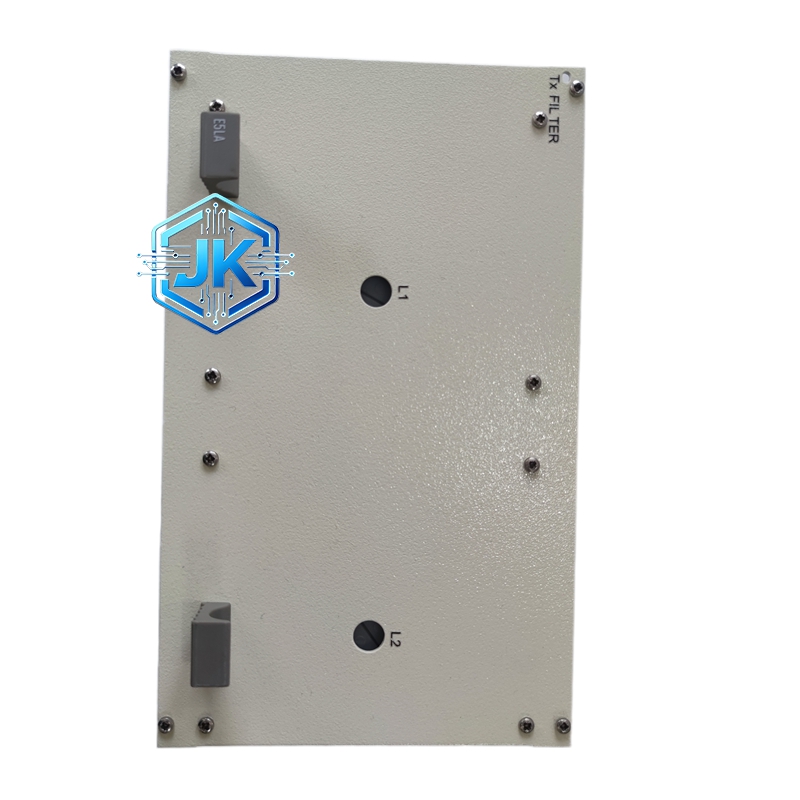

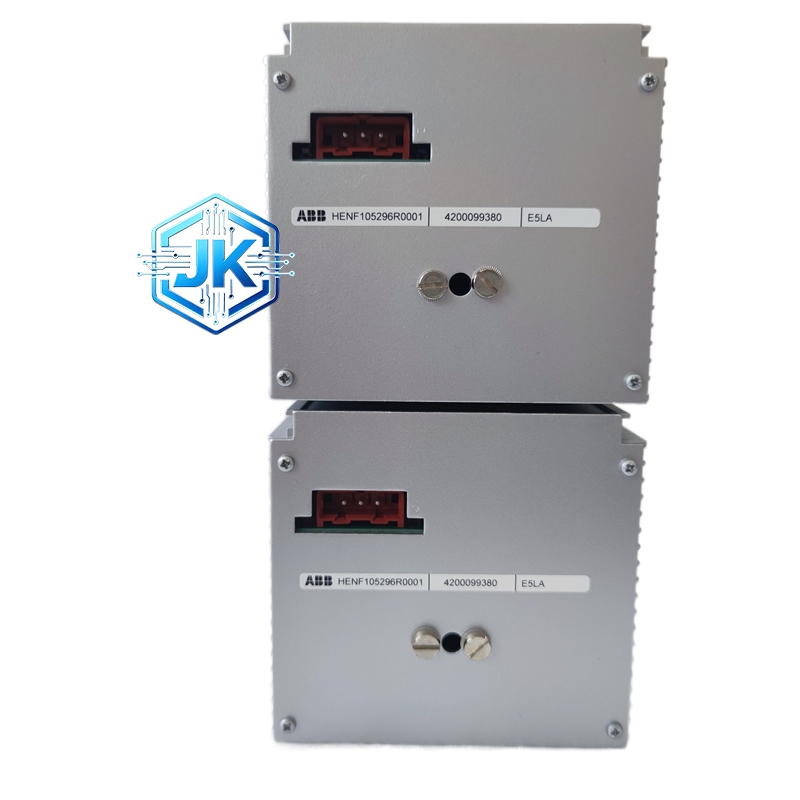

ABB E5LA（HENF105296R0001）励磁控制模块
技术规格
- 型号：E5LA，物料编码HENF105296R0001
- 适配发电机功率：50kW-2000kW 中小型同步发电机
- 励磁电压范围：DC50-300V（可编程调节）
- 励磁电流范围：DC5-50A（可编程调节）
- 电压调节精度：±0.5%（额定电压）
- 无功调节范围：±10%（额定无功功率）
- 响应时间：≤100ms（电压波动调节）
- 保护功能：过励、欠励、过流、短路、失磁、过压保护
- 通信接口：RS485（Modbus RTU）
- 供电电压：AC220V±10% 50/60Hz
- 工作温度：-20℃~+65℃
- 防护等级：IP20（控制柜内安装）
- 尺寸：260mm×180mm×60mm
- 重量：约 2.5kg
- 冷却方式：自然对流散热
功能特点
- 精准励磁调节：闭环控制励磁电流，稳定发电机输出电压，调节精度 ±0.5%
- 多模式控制：支持自动电压调节（AVR）、手动励磁调节、无功功率补偿模式
- 完善励磁保护：过励、欠励、过流、短路、失磁、过压多重保护，故障自动停机
- 动态响应快：电压波动时 100ms 内完成调节，适配负载突变工况
- 无功功率调节：精准调节发电机无功输出，优化电网功率因数
- 通信监控：RS485 接口支持 Modbus RTU，远程监控励磁参数、故障诊断
- 故障记录：内置故障日志存储，记录故障时间、类型、参数，便于运维分析
- 宽电压适配：适配 DC50-300V 励磁电压，兼容多型号中小型发电机
性能参数
- 电压调节范围：±5%（额定电压）
- 无功调节精度：±2%（额定无功功率）
- 励磁电流稳定性：≤±1%（长期运行）
- 保护动作时间：过流≤50ms，过压≤80ms，失磁≤150ms
- MTBF：≥12 万小时（25℃，正常工况）
- 通信速率：最高 115.2kbps
材质构成
- 外壳：高强度铝合金散热壳体（阳极氧化处理，耐腐蚀、导热性好）
- 基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
- 核心元件：进口励磁控制芯片、晶闸管整流模块、高精度电压 / 电流传感器、保护继电器
- 内部结构：控制区、整流区、散热区分区排布，大功率元件配铜质散热片
结构特征
- 卧式紧凑型设计，标准 DIN 导轨安装，适配励磁控制柜标准槽位
- 正面：电源指示灯、运行指示灯、故障指示灯、电压 / 电流调节旋钮
- 侧面：励磁输出接线端子、供电接线端子、RS485 通信接口
- 背面：散热鳍片、固定安装孔位
- 整体：全封闭防尘结构，铝合金壳体兼具散热与屏蔽功能，端子标识清晰
工作原理
模块接入 AC220V 供电后初始化，采集发电机输出电压、电流、无功功率信号，与设定值对比；自动模式下，通过 PID 算法调节晶闸管导通角，精准控制励磁电流大小，稳定发电机输出电压；手动模式下，通过旋钮直接调节励磁电流；实时监测励磁电流、电压、温度，异常时触发保护电路，切断励磁输出并点亮故障灯；支持 RS485 通信，远程监控参数与故障诊断。
优势亮点
- 励磁调节精度高、动态响应快，适配负载突变工况，保障发电机电压稳定
- 多重励磁保护，安全可靠，避免励磁故障损坏发电机
- 多模式控制，适配不同运行工况，操作灵活便捷
- 铝合金散热设计，散热效率高，长期运行无过热
- 工业级防护设计，耐高低温、抗震防尘，使用寿命长
- 支持远程监控与故障记录，运维便捷，故障定位快速
适用行业
小型火力发电、水力发电、沼气发电、柴油发电机组、工厂自备电站、分布式能源电站、中小型同步发电机励磁控制。
安装要求
- 安装于励磁控制柜内通风区域，远离发热设备，预留≥100mm 散热空间
- 采用标准 35mm DIN 导轨水平安装，固定螺丝紧固无松动，避免震动移位
- 供电侧：AC220V 接线，L/N/PE 可靠接地（接地电阻≤4Ω），线径≥2.5mm²
- 励磁输出侧：根据励磁电流选用线径，≥20A 用 6mm² 铜线，接线牢固无松动
- 通信线：RS485 采用屏蔽双绞线，单独布线，做好接地屏蔽
- 安装环境：温度 – 20℃~+60℃，湿度 10%-90% 无凝露，无腐蚀性气体、无强粉尘
使用注意事项
- 严禁超励磁电压（>300VDC）、超励磁电流（>50A）使用，避免模块烧毁
- 发电机运行时，禁止断开励磁输出回路，防止发电机过压损坏
- 断电后静置 5 分钟再进行拆装、接线或检修，防止电容残留高压电荷触电
- 运行时壳体表面温度可达 50-60℃，禁止徒手触碰散热区域
- 定期清理散热鳍片与壳体表面灰尘，每 6 个月检查一次接线端子紧固状态
- 禁止私自拆解模块内部结构、修改元件参数，否则丧失质保并可能引发故障
