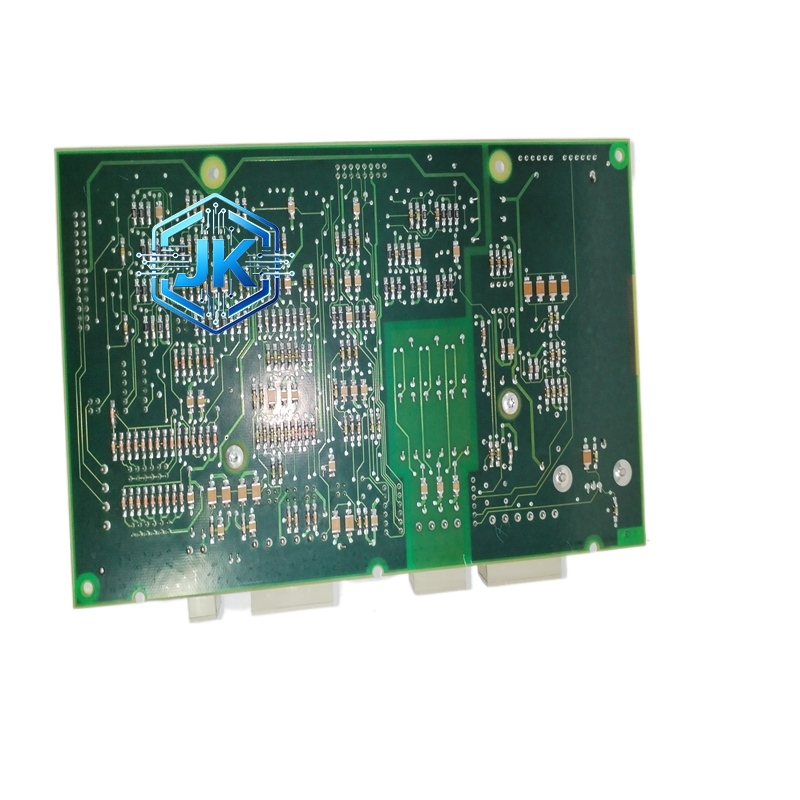

Name: ABB DSTS104 串行通信接口模块
Brand: simple

描述

ABB DSTS104 串行通信接口模块

技术规格

型号：DSTS104
通信接口：RS232（DB9）、RS485（接线端子），双接口独立
支持协议：Modbus RTU（主 / 从站）、ASCII、自定义串口协议
波特率：1200-115200bps（软件可编程）
数据位：7 位 / 8 位（可编程）
校验位：无 / 奇 / 偶（可编程）
停止位：1 位 / 2 位（可编程）
隔离方式：RS485 接口光电隔离，隔离电压 AC2000V/1min
供电电压：24VDC±10%（系统背板供电）
工作温度：-25℃~+70℃
防护等级：IP20（控制柜内安装）
尺寸：225mm×155mm×35mm
重量：约 1.0kg
总线接口：DCS 系统专用背板总线

功能特点

双串口独立设计，RS232（短距离）+RS485（长距离）互补，适配不同串口设备
支持 Modbus RTU 主 / 从站，可对接第三方串口仪表、PLC、变频器，兼容性强
RS485 接口光电隔离，抗干扰、防浪涌，适配工业长距离、强干扰现场
波特率 / 数据位 / 校验位 / 停止位全可编程，适配各类串口设备参数
内置数据缓存（256 字节），避免高速数据传输丢失
支持串口数据监控、故障诊断，通信状态 LED 指示灯直观显示
背板总线高速通信，数据传输速率≥10Mbps，响应延迟≤2ms
支持热插拔，带电更换不影响系统运行，维护便捷

性能参数

最大通信距离：RS232≤15m，RS485≤1200m（9600bps）
通信响应延迟：≤2ms（Modbus RTU，115200bps）
数据缓存容量：256 字节
隔离耐压：AC2000V/1min（RS485 接口）
MTBF：≥13 万小时（25℃，正常工况）
通信稳定性：无乱码、无丢帧，长期运行稳定

材质构成

外壳：阻燃 ABS 工程塑料（UL94-V0 级，耐高温、抗老化、绝缘）
基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
核心元件：进口串口通信芯片、光电隔离器、高速缓存芯片、镀金接口触点
内部结构：双接口分区排布，全封闭防尘设计，元器件贴片焊接

结构特征

标准 DCS 卡件尺寸，适配 ABB DCS 系统标准机柜插槽，前后端插拔式安装
正面：RS232 DB9 接口、RS485 接线端子、通信状态 LED（发送 / 接收 / 故障）
侧面：固定卡扣、定位导向槽
背面：系统背板总线接口（镀金触点）
整体：薄型紧凑设计，抗震防摔，接口标识清晰，便于现场接线调试

工作原理

模块接入 24VDC 供电初始化，通过背板总线与 DCS 控制器建立通信；RS232/RS485 接口对接现场串口设备，配置对应波特率、数据位、校验位、停止位与通信协议；接收串口设备数据后，经光电隔离（RS485）、信号处理、缓存后，通过背板总线传输至控制器；同时接收控制器下发指令，转换为串口协议格式，发送至现场设备，实现双向数据交互与指令传输。
