描述

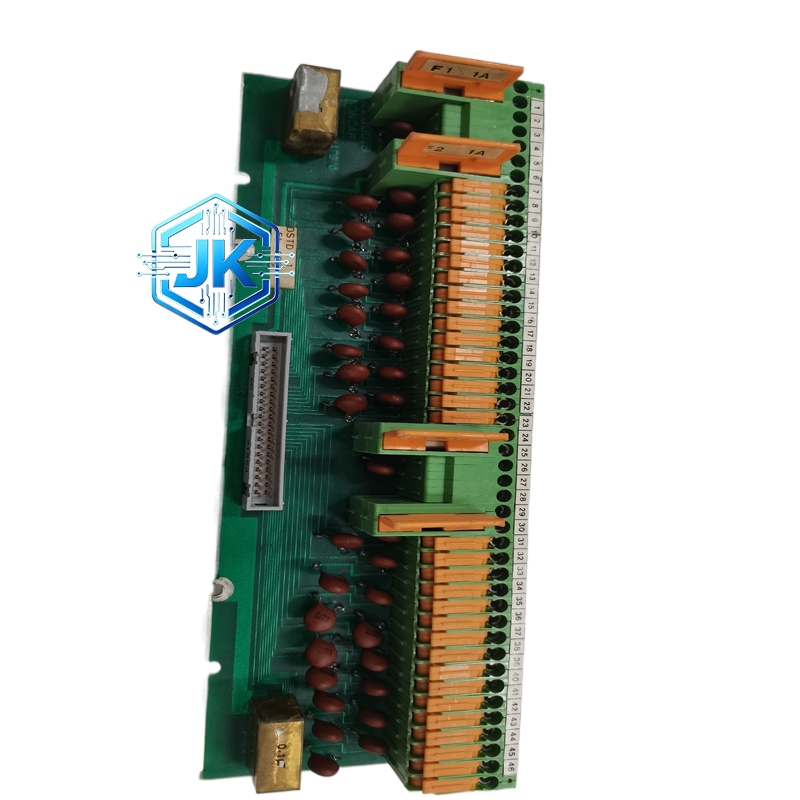

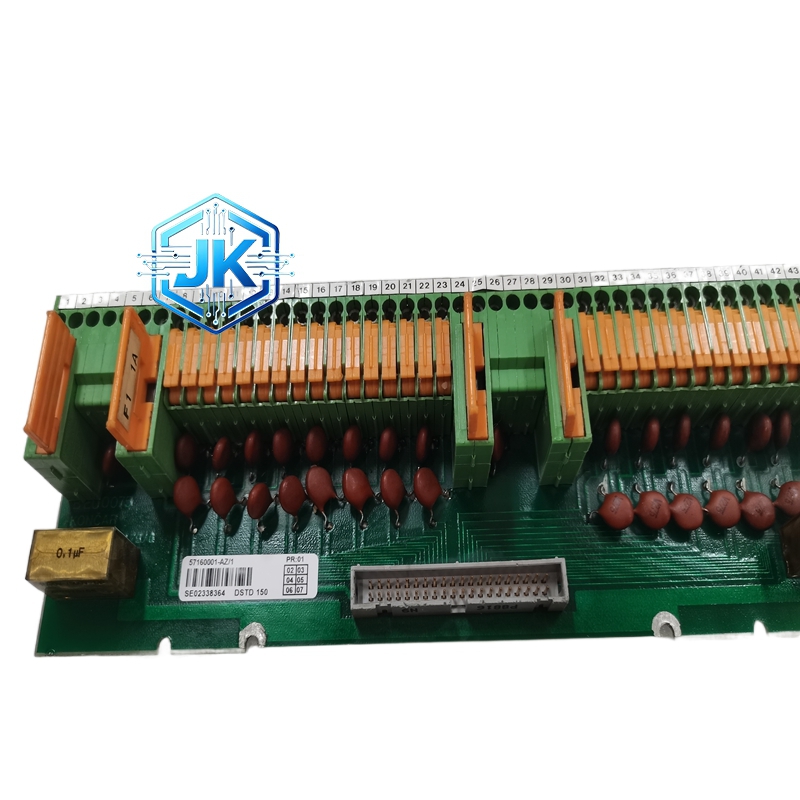

ABB DSTD150 UNITROL 数字式晶闸管触发模块（增强型）
技术规格：
触发通道：12 路（支持双桥并联或 12 脉波整流）
触发电压：15V DC（脉冲），峰值可达 20V
触发电流：峰值 5A（比 DSTD108 更大）
触发脉冲宽度：50μs 至 1500μs（软件可调，范围更宽）
隔离电压：2.5kV DC（控制侧对功率侧）
响应时间：小于 8μs（比 DSTD108 更快）
供电：DC 24V，由励磁控制器供电
通信：支持 RS-485 通信，可由上位机远程配置触发参数
功能特点：
12 路触发通道完全独立隔离，支持 12 脉波整流配置
具备脉冲序列触发功能，支持脉冲列模式以减少谐波
内置晶闸管状态监测功能，可实时检测晶闸管是否正常导通
支持主从触发模式，多块 DSTD150 可同步工作
前面板设有 12 组 LED 指示灯和 4 个拨码开关
具备故障自诊断功能，可定位到具体通道的故障
支持热插拔，更换时不影响其他通道工作
应用场景：
UNITROL 5000 大型励磁系统的 12 脉波整流触发
大型水轮发电机（额定电流超过 4000A）的励磁触发
需要双桥并联运行的励磁系统
电解铝厂大功率整流电源的触发控制
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 90,000 小时
EMC 等级：IEC 61000-6-4 工业级
防护等级：IP20
材质构成：
PCB 为 6 层板，FR-4 玻纤板，沉金工艺
触发变压器为纳米晶磁芯，高频特性优异
光耦为 AVAGO 工业级高速光耦，传输延迟小于 50ns
接线端子为铜合金镀镍，接触电阻小于 1mΩ
外壳为铸铝合金，表面阳极氧化处理
结构特征：
标准 1/4 DIN 面板尺寸，比 DSTD108 略宽
前面板设有 12 组 LED 指示灯（每通道一个）和 4 个拨码开关
底部为三排连接器：上排接收控制器信号，中排为通信接口，下排输出至晶闸管门极
背部设有散热片安装孔
工作原理：
DSTD150 的工作原理与 DSTD108 类似，但增加了脉冲序列发生功能。控制器发送触发指令后，模块内部的 12 路独立触发电路同时工作，每路产生精确可调的触发脉冲。12 脉波模式下，两组 6 脉波触发信号相位相差 30 度，合成后的直流输出谐波含量大幅降低。晶闸管状态监测电路通过检测晶闸管两端电压判断其是否正常导通，异常时立即报警。
安装要求：
12 路门极线必须分别使用独立的屏蔽双绞线
门极线与主电路之间的安全距离不小于 300mm
模块必须安装在励磁功率柜内，与晶闸管模块距离不超过 3 米
通信电缆使用屏蔽双绞线，与门极线分开走线
使用注意事项：
12 路触发参数必须逐一校准，不可使用默认参数
脉冲宽度设置需根据晶闸管型号选择，不可随意设置
每运行 3000 小时后需检查所有门极线的绝缘电阻
更换模块后必须进行 12 脉波同步测试
