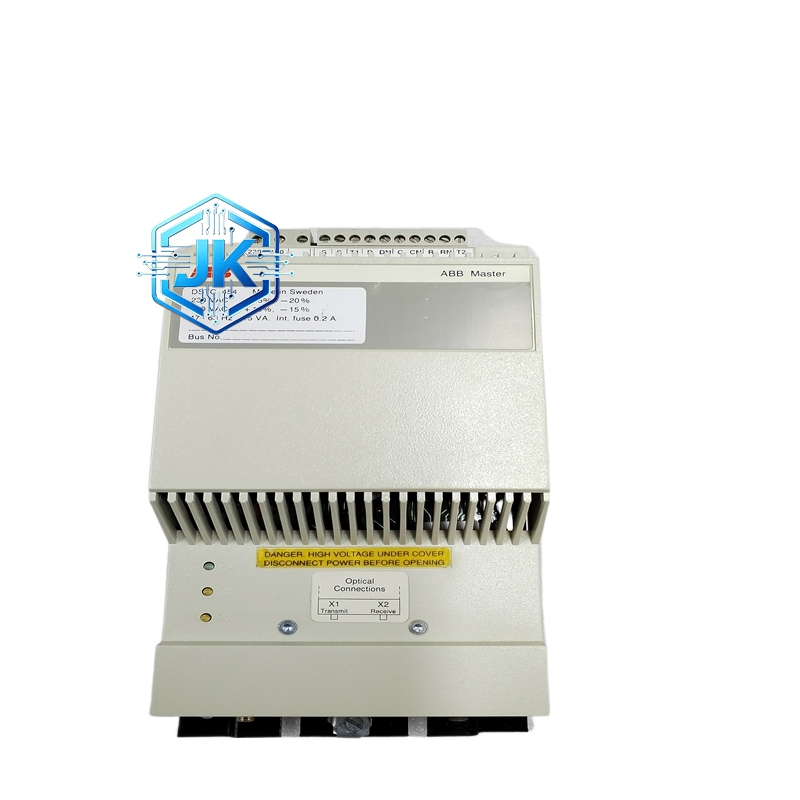

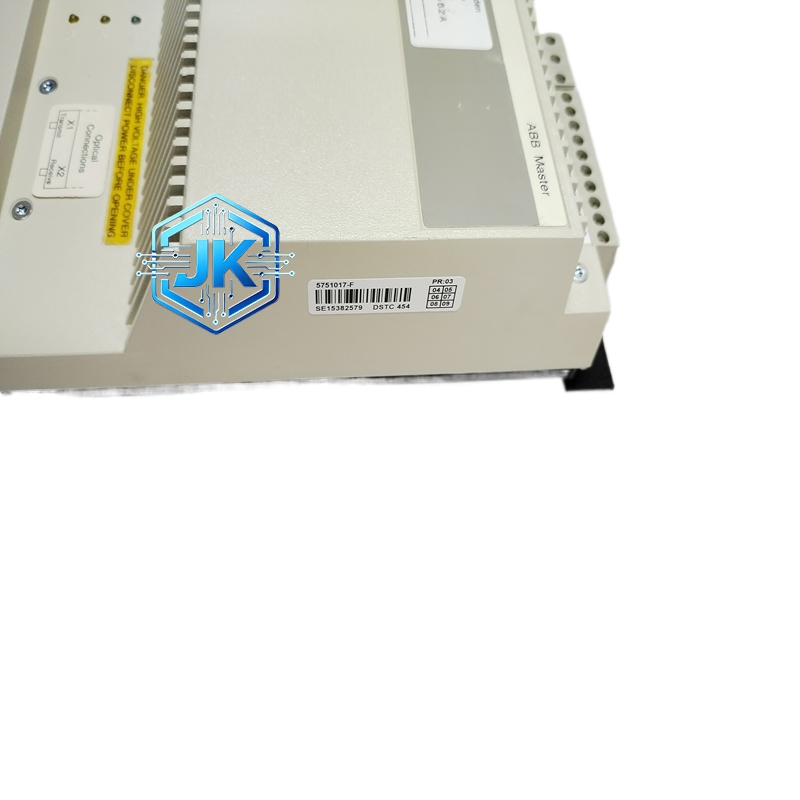

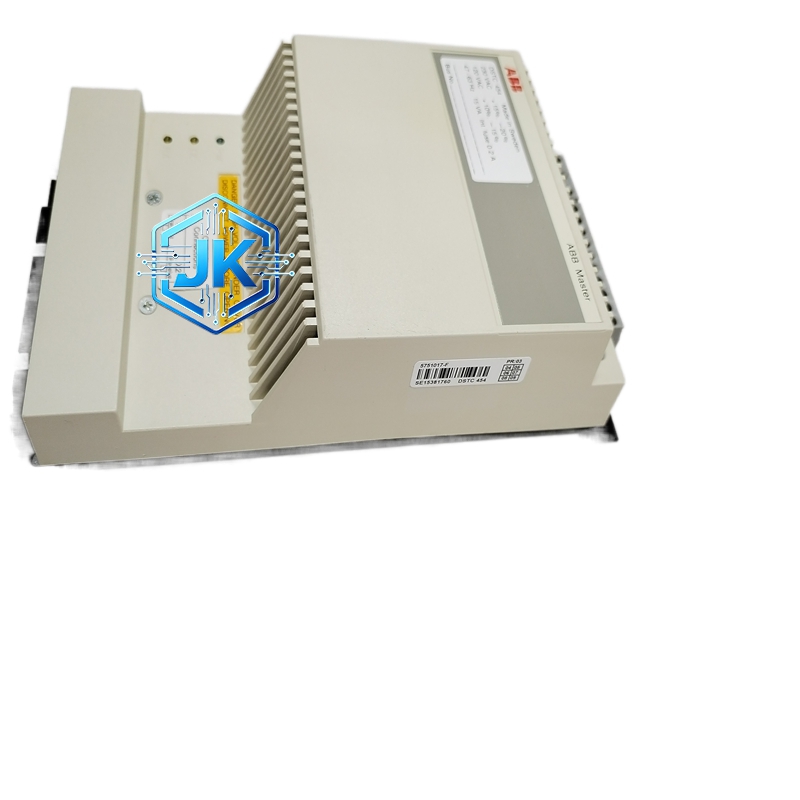

ABB DSTC454 AC800M 串行通信接口模块
技术规格：
通信接口：2 路 RS-485，1 路 RS-232
RS-485 参数：波特率 300-115200bps，支持半双工和全双工，最大连接距离 1200 米
RS-232 参数：波特率 300-115200bps，最大连接距离 15 米
支持协议：Modbus RTU（主站/从站）、SattLine
最大连接数：每路 RS-485 最多 32 个从站
供电：DC 24V，IM 总线供电
隔离电压：500V DC（通信侧对控制器侧）
功能特点：
两路 RS-485 完全独立，可同时连接不同协议的设备
支持 Modbus RTU 主站模式，主动轮询第三方设备
支持 Modbus RTU 从站模式，被第三方 SCADA 轮询
内置 4KB 数据缓冲区，防止通信阻塞时数据丢失
前面板 LED 指示灯显示每路通信状态（Tx、Rx、Error）
支持热插拔
应用场景：
与施耐德 PowerLogic 智能电表通信
与 ABB REF 系列马达保护器通信
与 Emerson 智能阀门定位器通信
与第三方 PLC 进行数据交换
与智能水表、气表通信
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 130,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
RS-485 收发器为 TI 原装隔离型芯片
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 RS-485 接线端子、RS-232 接线端子和 6 个 LED 指示灯
底部为 IM 总线连接器（56 针）
工作原理：
控制器通过 IM 总线将数据发送给 DSTC454。模块内部的通信处理器将数据封装为 Modbus RTU 帧（包含地址码、功能码、数据、CRC 校验），通过 RS-485 收发器以差分信号方式发送到现场总线。同时，模块监听总线上的数据帧，校验 CRC 正确后解包，通过 IM 总线传回控制器。
安装要求：
RS-485 电缆使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
每路 RS-485 总线末端必须安装 120Ω 终端电阻
总线上设备地址必须唯一，不可冲突
电缆最长距离 1200 米（9600bps 时）
使用注意事项：
通信参数（波特率、地址、校验）必须与现场设备完全一致
不要将 RS-485 A/B 线接反
总线上不可混入 RS-232 设备
定期检查通信误码率，误码率超过 1% 时需检查接线
