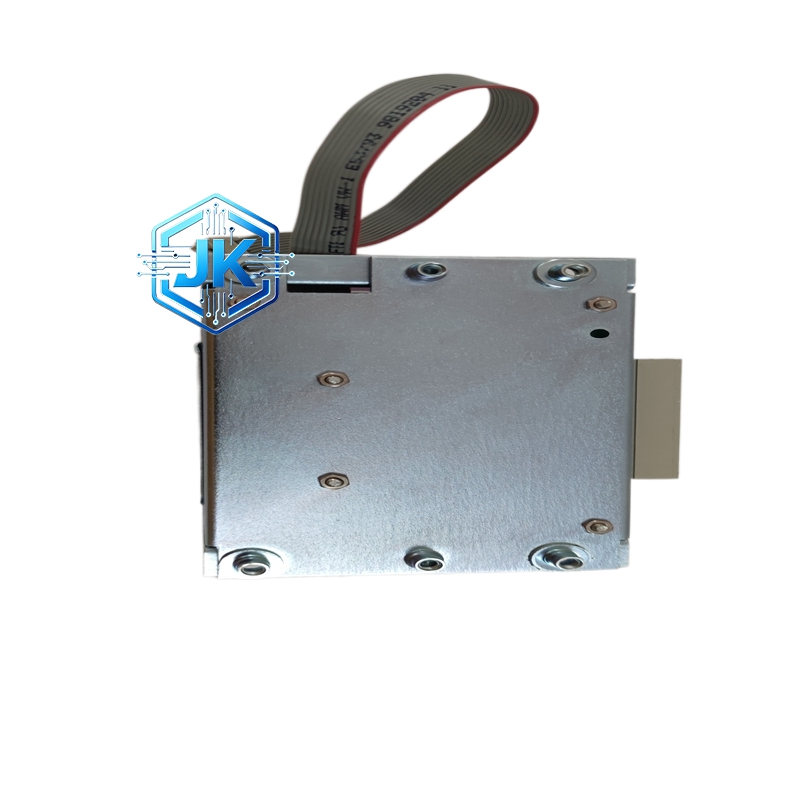

ABB DSSB140 伺服系统 I/O 控制模块

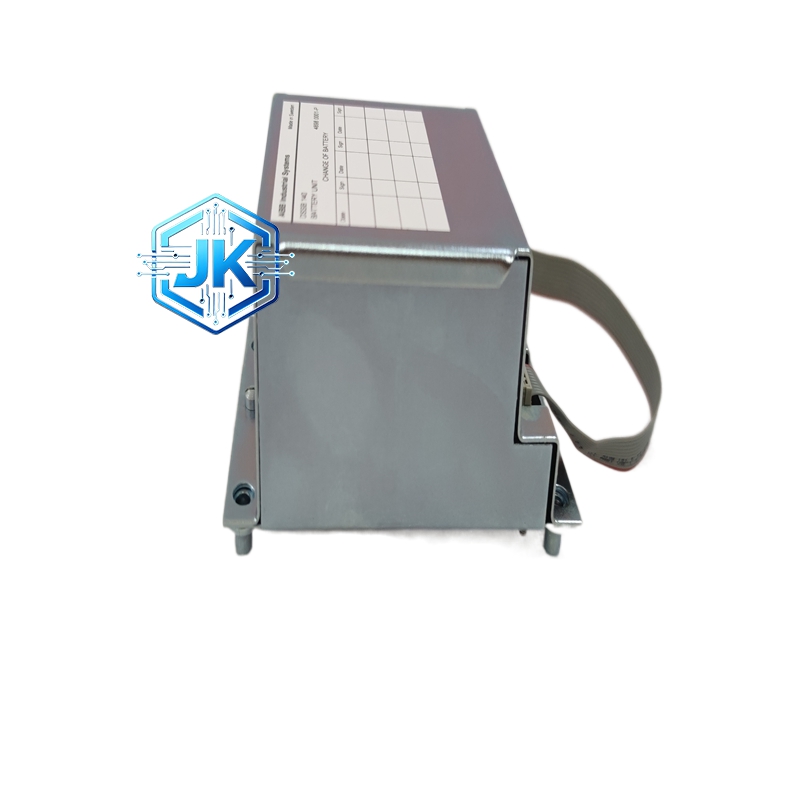

ABB DSSB140 伺服系统 I/O 控制模块 - 图片 2

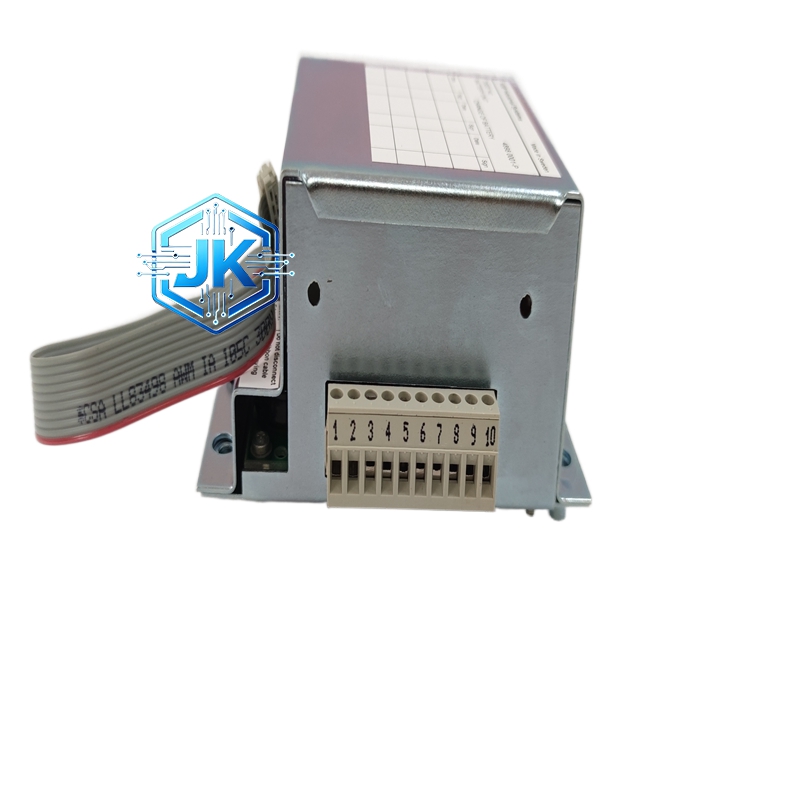

ABB DSSB140 伺服系统 I/O 控制模块 - 图片 3

ABB DSSB140 伺服系统 I/O 控制模块

产品简介：

专为 ABB 伺服驱动系统与机器人控制系统设计的高性能 I/O 控制模块，集成信号采集、逻辑运算、驱动输出与通信交互功能，是伺服轴控、多轴联动与机器人运动控制的核心接口单元，适配 ABB 全系伺服与机器人控制器，保障运动控制信号精准传输与指令快速响应。

我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

ABB DSSB140 伺服系统 I/O 控制模块

技术规格
  • 型号：DSSB140
  • 供电电压：24VDC±10%（工业标准直流供电）
  • 数字量输入通道：16 路（NPN/PNP 型兼容，24VDC 电平）
  • 数字量输出通道：8 路（继电器 / 晶体管可选，最大负载 5A/250VAC）
  • 模拟量输入通道：4 路（0-10V/4-20mA 可编程，16 位精度）
  • 模拟量输出通道：2 路（0-10V/4-20mA 可编程，16 位精度）
  • 通信接口：RS485、以太网（Profinet RTU）
  • 工作温度：-25℃~+70℃
  • 防护等级：IP20（控制柜内安装）
  • 尺寸：220mm×150mm×45mm
  • 重量：约 1.2kg
  • 绝缘耐压：AC2000V/1min（输入 – 输出 – 地隔离）
功能特点
  1. 多通道 I/O 集成，同步处理数字 / 模拟信号，适配伺服限位、原点、急停、速度 / 位置指令等信号交互
  2. 内置运动控制专用逻辑芯片，支持脉冲 / 方向指令输出、编码器信号采集（A/B/Z 相）
  3. 支持多轴联动同步控制，同步周期≤1ms，适配机器人关节轴、伺服同步产线
  4. 硬件级信号滤波与光电隔离，抗 EMI 电磁干扰，适配工业强电磁现场
  5. 支持在线参数配置、程序下载与故障诊断，兼容 ABB 机器人示教器与 DriveStudio 软件
  6. 内置过流、过压、短路、过热四重硬件保护，故障自动锁存并上传报警代码
性能参数
  • 数字量输入响应时间：≤1μs
  • 数字量输出动作时间：≤2μs（晶体管型）/≤5ms（继电器型）
  • 模拟量采样周期：≤100μs，线性度误差≤±0.05%
  • 通信速率：RS485 最高 115.2kbps，以太网 100Mbps
  • 连续运行稳定性：MTBF≥10 万小时，无信号漂移、无丢包
  • 负载能力：数字量输出单通道持续 5A，峰值 10A；模拟量输出带载≥500Ω
材质构成
  • 外壳：阻燃 ABS 工程塑料（UL94-V0 级，耐高温、抗老化、绝缘）
  • 基板：高精密玻纤阻燃 PCB 板（耐高温、低阻抗、抗变形）
  • 核心元件：进口运动控制芯片、光电隔离器、高精度运放、镀金触点端子
  • 内部结构：全封闭防尘设计，元器件分区排布，铜质散热片辅助散热
结构特征
  • 紧凑型模块化设计，标准 DIN 导轨安装，适配控制柜标准槽位
  • 正面：状态指示灯（电源、运行、故障、通信）、通道状态 LED、通信接口
  • 侧面：I/O 接线端子排（插拔式，免焊接）、固定卡扣
  • 背面：系统总线接口（与伺服 / 机器人控制器对接）、定位卡槽
  • 整体：一体式密封结构，抗震防摔，端子标识清晰，便于现场接线与维护
工作原理

模块接入 24VDC 供电后初始化，通过系统总线与伺服 / 机器人控制器建立通信；现场传感器、限位开关、编码器等信号接入数字 / 模拟量输入通道，经光电隔离、滤波、模数转换后，传输至控制器运算；控制器下发的速度、位置、转矩指令，经模块数模转换、信号放大后，输出至伺服驱动器或执行机构；同时实时监测各通道状态与运行参数，异常时触发保护并上传报警，实现闭环运动控制与安全防护。

优势亮点
  • 原厂原装适配性极强，无缝对接 ABB 伺服与机器人系统，无需额外配置
  • 集成度高，单模块覆盖多类型 I/O，减少控制柜内模块数量与布线复杂度
  • 运动控制专用设计，信号响应快、同步精度高，适配高速高精度运动场景
  • 工业级抗干扰与防护设计，耐高低温、抗震防尘，恶劣工况长期稳定运行
  • 维护便捷，插拔式端子免焊接，故障诊断直观，支持在线升级固件
适用行业

工业机器人（焊接、搬运、装配、喷涂）、伺服驱动自动化产线、数控机床、电子制造设备、包装机械、3C 自动化、汽车零部件加工、精密定位设备、物流分拣设备。

安装要求
  1. 安装于控制柜内通风干燥区域，远离变频器、电机等强电磁源，预留≥50mm 散热空间
  2. 采用标准 35mm DIN 导轨水平安装，卡扣锁紧固定，无松动、无倾斜
  3. 接线区分强弱电：数字 / 模拟信号用屏蔽双绞线，动力线用普通铜线，分开布线，间距≥10cm
  4. 通信线采用工业屏蔽网线 / RS485 屏蔽线，做好接地屏蔽，避免信号干扰
  5. 安装完成后检查接线无松动、无短路，通电前确认供电电压为 24VDC±10%
使用注意事项
  1. 严禁超电压（>28VDC）、超电流（数字量输出 > 5A）使用，避免模块烧毁
  2. 模块运行时表面温度可达 50-60℃，禁止徒手触碰散热区域
  3. 断电后静置 3 分钟再进行拆装、接线或检修，防止电容残留电荷触电
  4. 禁止在高粉尘、高油污、腐蚀性气体、潮湿（凝露）环境中长期裸露使用
  5. 定期清理模块表面与散热槽灰尘，每 6 个月检查一次接线端子紧固状态
  6. 禁止私自拆解模块内部结构、修改元件参数，否则丧失质保并可能引发故障
