描述

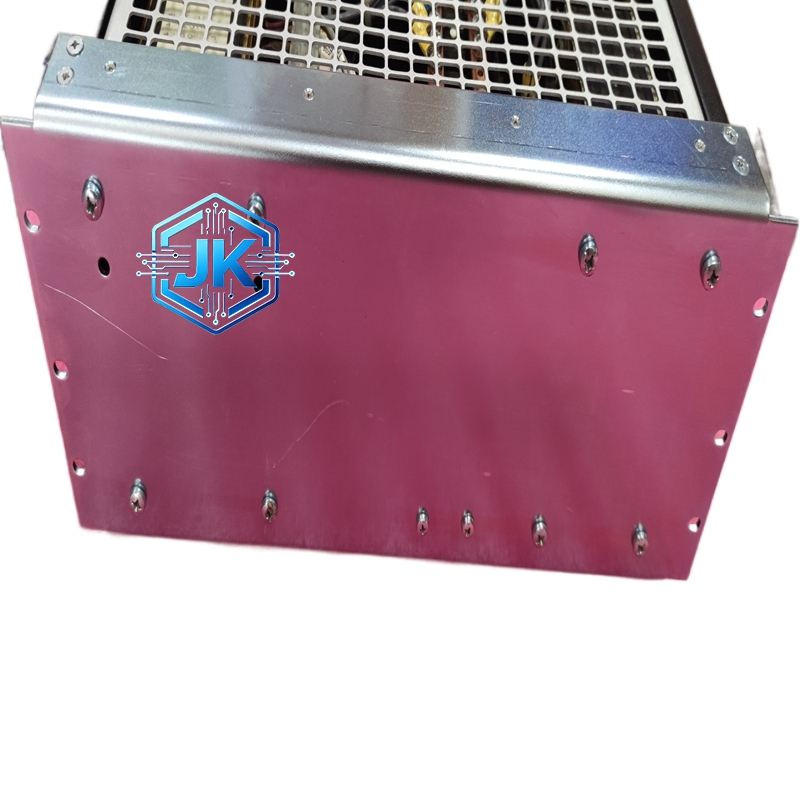

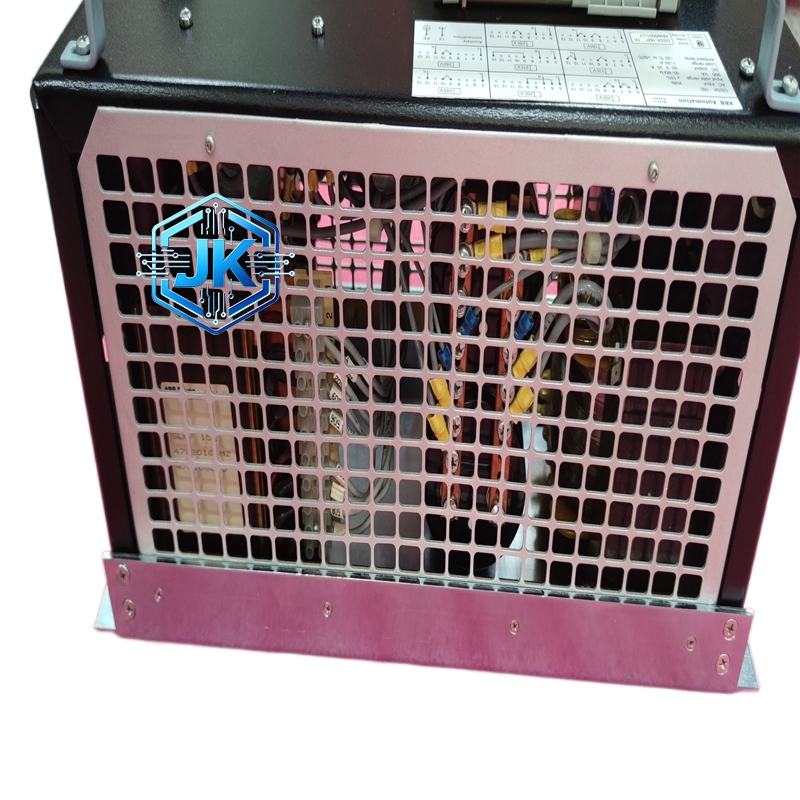

ABB DSSA165 16 路继电器输出模块
技术规格
- 通道数量：16 路独立继电器输出通道。
- 输出类型：常开（NO）机电式继电器触点。
- 触点容量：2A@250V AC、2A@30V DC（阻性负载）。
- 隔离强度：光电隔离 + 继电器物理隔离，隔离电压 2500V AC。
- 响应时间：继电器吸合≤15ms，断开≤10ms。
- 供电：24VDC±10%，功耗≤10W。
- 工作温度：-25℃~+70℃；存储温度：-40℃~+85℃。
- 尺寸：178mm×80mm×130mm；重量：3.5kg。
- 防护等级：IP20；认证：CE、UL、IEC 60950-1。
功能特点
- 16 路高密度继电器输出，单模块覆盖大量高功率开关控制点。
- 继电器触点容量大，可直接驱动中小功率负载，无需中间继电器。
- 通道级短路、过载保护，单通道故障不影响其他通道。
- 支持热插拔，在线更换模块无需停机，适配连续生产工况。
- 每通道配备独立 LED 状态指示灯，实时显示触点通断状态。
应用场景
- 化工：大功率阀门开关、泵启停、现场大型报警灯控制。
- 电力：高压断路器辅助控制、大型风机 / 水泵启停、信号指示灯控制。
- 水处理：大功率电磁阀、加药泵启停、污泥阀控制。
- 冶金：高温炉门开关、冷却水泵启停、工业照明控制。
- 建筑楼宇：大型空调机组控制、消防水泵启停、应急照明控制。
性能参数
- 继电器机械寿命：≥1000 万次，电气寿命≥100 万次。
- 触点接触电阻：≤50mΩ，长期运行无接触不良。
- 抗震动能力：10~500Hz，1g 加速度，无触点误动作。
- 长期稳定性：连续运行无触点粘连、无输出漂移。
材质构成
- 外壳：高强度铝合金外壳，散热性能优异，抗震动、抗腐蚀。
- 核心元件：进口工业级继电器、光电隔离器、自恢复保险丝、状态指示灯。
- 接线端子：大电流黄铜镀锡端子，导电性能优异、防氧化。
- 内部线路：耐高温绝缘铜线，耐弯折、抗老化。
结构特征
- 标准 3U 机架式结构，适配 ABB 标准控制柜机架安装。
- 正面分区排列 16 路通道 LED 指示灯、电源灯、故障灯。
- 上下两端分别为负载接线端子排、系统背板对接接口。
- 内部继电器分层布局，配备散热通道，高温工况散热良好。
工作原理
模块接收控制器下发的开关指令，驱动对应通道继电器线圈通电 / 断电，控制常开触点吸合 / 断开，实现负载电路通断；同时实时监测每通道负载电流，短路 / 过载时触发保护并点亮故障指示灯，保障负载与模块安全。
优势亮点
- 16 路高容量继电器输出，适配高功率负载，无需中间继电器。
- 双重隔离设计，抗干扰能力强，工业复杂工况运行稳定。
- 铝合金外壳 + 散热通道，耐高温、抗震动，使用寿命长。
- 热插拔 + 在线诊断，运维便捷，降低停机损失。
适用行业
石油化工、火力发电、水处理、冶金钢铁、水泥建材、建筑楼宇、工业自动化、大型公共设施。
安装要求
- 标准 3U 机架安装，螺丝紧固，防止震动脱落。
- 环境温度控制在 – 25℃~+70℃，通风良好，预留散热空间。
- 负载线缆选用大电流铜芯线，接线紧固无松动。
- 感性负载（接触器、电磁阀）两端并联续流二极管，保护继电器触点。
使用注意事项
- 严禁超触点容量负载运行，避免继电器触点烧毁、粘连。
- 模块断电后静置 3 分钟再拆装，防止电容残留电击。
- 定期清理散热通道灰尘，保障散热通畅，防止过热。
- 禁止驱动超出 250V AC/30V DC 电压等级的负载。
