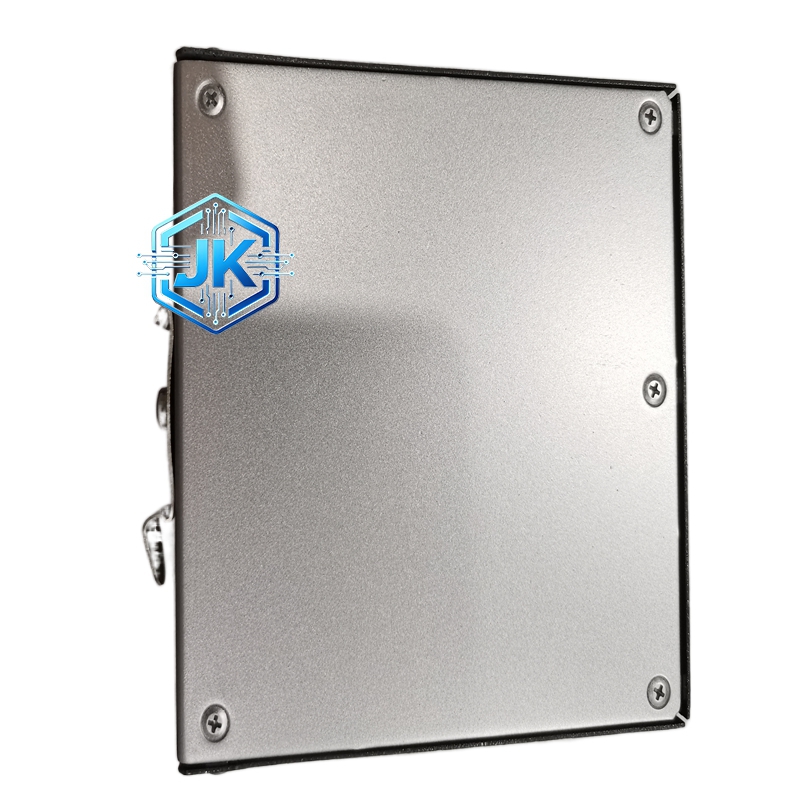

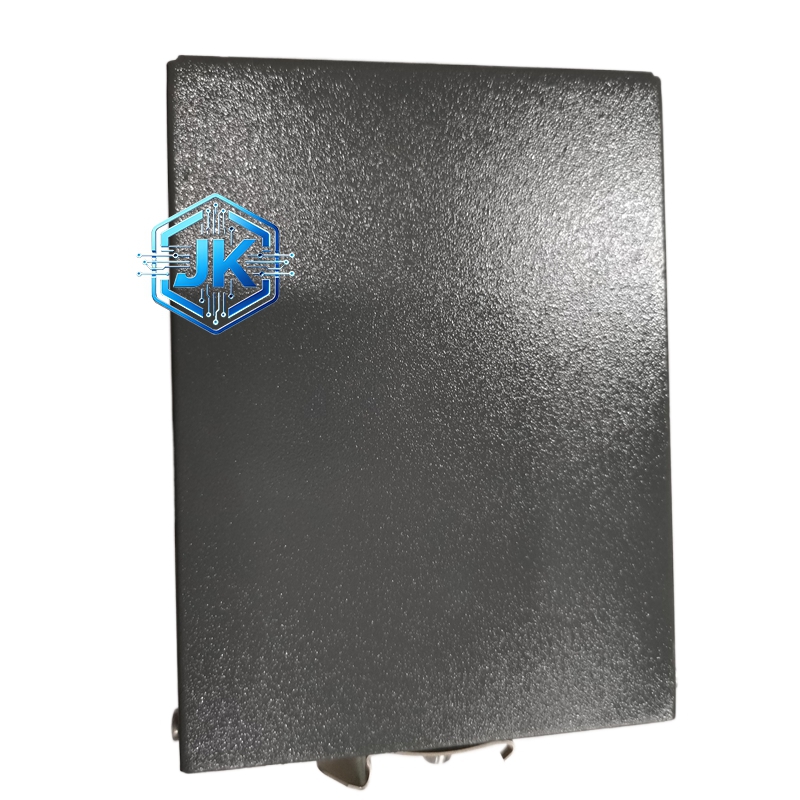

ABB DPW01 AC800M 4 通道脉冲宽度调制输出模块
技术规格：
通道数量：4 通道 PWM 输出
输出信号：PWM 方波，频率 1Hz 至 1kHz（软件可调）
占空比范围：0% 至 100%（12 位分辨率，4096 级）
输出电压：DC 24V（开漏输出，需外接上拉电阻）
输出电流：最大 50mA / 通道
响应时间：小于 5ms
隔离方式：通道间隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
4 路独立 PWM 通道，每路频率和占空比可独立设置
12 位分辨率，占空比调节精度极高（0.024%）
支持线性和非线性两种 PWM 曲线
具备断线检测功能，输出回路开路时报警
每通道独立 LED 指示灯，显示 PWM 输出状态
支持在线修改 PWM 参数，无需停机
前面板设有 4 组 LED 指示灯和 2 个拨码开关（用于设置默认频率）
支持热插拔
应用场景：
调节阀电动执行器的开度控制（4-20mA 替代方案）
变频器的速度给定信号输出
风门执行器的开度控制
比例电磁铁的电流控制
LED 亮度调节
加热器的功率控制
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 130,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
PWM 发生器为 ABB 原装专用芯片
输出晶体管为 MOSFET
光耦为 AVAGO 工业级光耦
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，沉金工艺
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 4 组 LED 指示灯和 2 个拨码开关
底部 IM 总线连接器（56 针）
背部为 3 排接线端子：第一排 4 路 COM，第二排 4 路 PWM 输出，第三排备用
模块厚度 25mm
工作原理：
控制器通过 IM 总线发送设定值（0-4095）给 DPW01。模块内部的 PWM 发生器根据设定值计算占空比，驱动 MOSFET 以设定频率开关。MOSFET 导通时输出端与 COM 短接，关断时输出端悬空（开漏输出）。外部上拉电阻将悬空状态拉至 DC 24V，从而在输出端产生占空比可调的 PWM 方波。占空比越大，外部负载获得的平均功率越大。
安装要求：
开漏输出必须外接上拉电阻（1kΩ 至 10kΩ，接至 DC 24V）
PWM 输出电缆使用屏蔽双绞线，屏蔽层单端接地
模块安装在靠近执行器的机笼内，减少电缆长度
PWM 频率设置需与执行器匹配（电动执行器通常用 100Hz）
使用注意事项：
必须外接上拉电阻，否则无输出
PWM 频率不可超过 1kHz，否则 MOSFET 会过热
不要将输出端直接短路到地
占空比设定值超过 95% 时需检查 MOSFET 温度
定期校验 PWM 占空比精度
