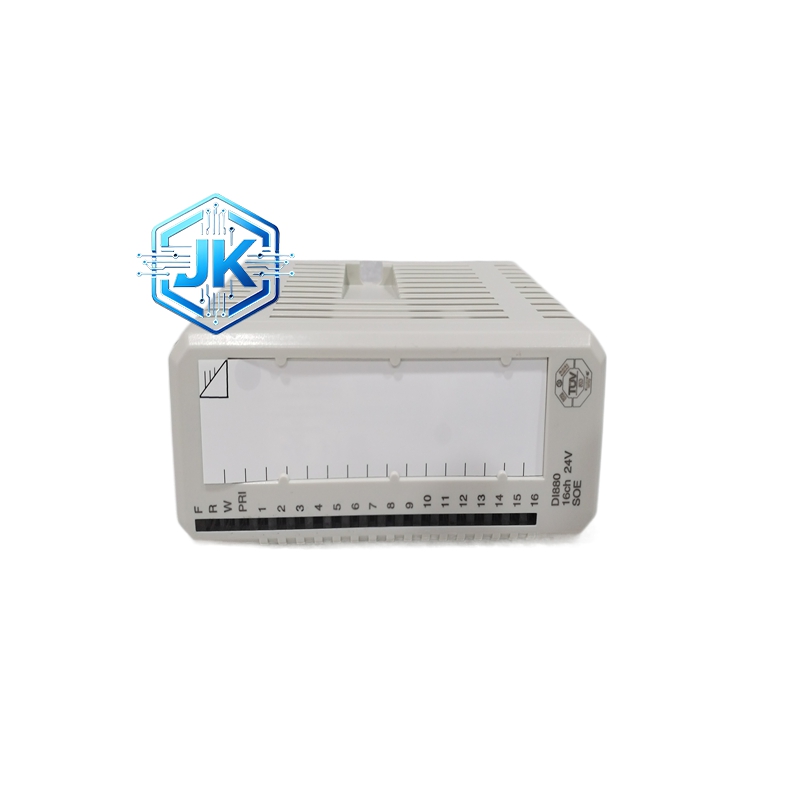

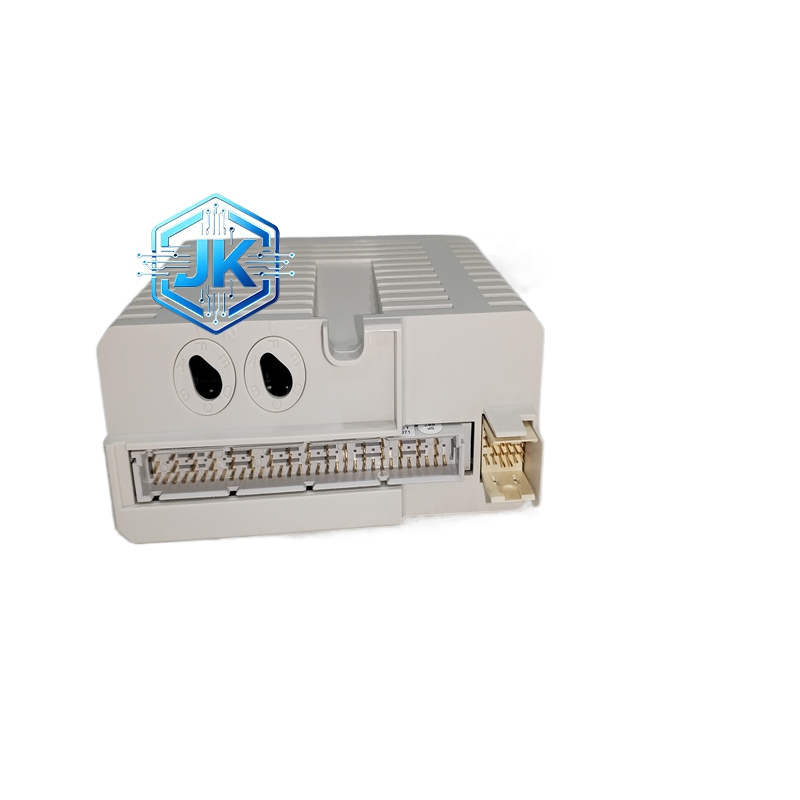

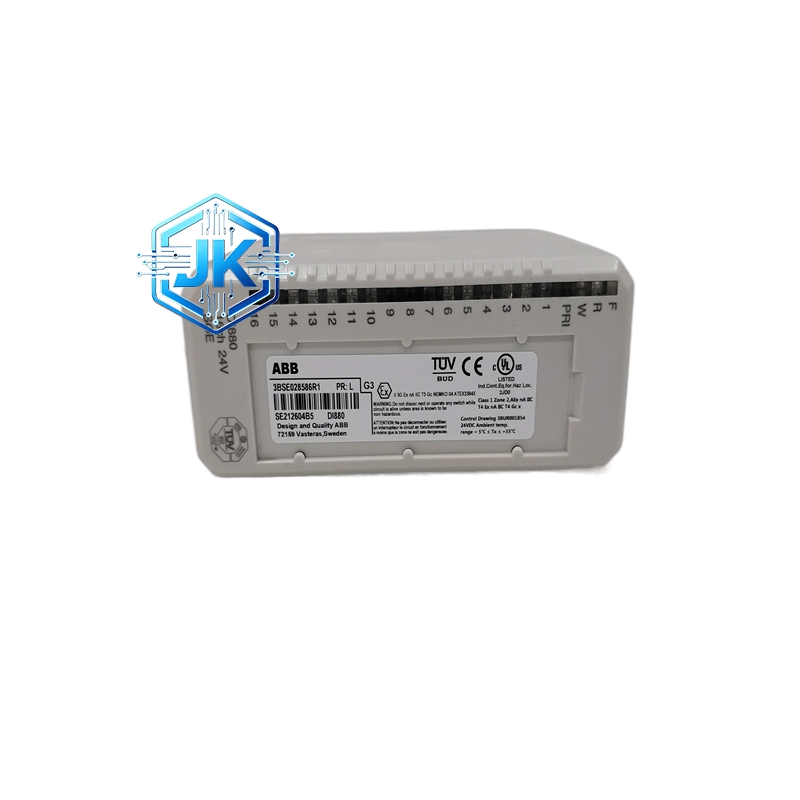

Name: ABB DI880 数字量输入模块
Brand: simple

描述

ABB DI880 数字量输入模块

技术规格

型号：DI880
物料编码：3BSE028586R1
输入通道数量：16 路独立高速数字量输入
输入信号电压：DC 24V（±15%）
输入电流：7.5mA / 通道（额定）
输入响应时间：≤0.3ms（超高速响应）
输入滤波时间：0.01ms~20ms（软件 + 硬件双滤波可调）
电气隔离：每通道独立光电隔离（隔离电压 AC3000V）
事件序列功能（SOE）：支持，分辨率1ms，可存储 512×16 个事件
模块供电：DC 24V（冗余背板供电）
工作温度：-25℃ ~ +70℃
防护等级：IP20
模块尺寸：125mm×85mm×30mm
安装方式：S800 标准机架插槽安装
通信协议：Profinet、Modbus-TCP、EtherCAT

功能特点

超高速响应：0.3ms 响应时间，精准捕捉高速脉冲、快速开关信号
3000V 高隔离：每通道独立光电隔离，杜绝高压串入、漏电风险
SOE 事件序列：1ms 分辨率，精准记录事件发生顺序，便于故障溯源
双滤波设计：硬件滤波 + 软件滤波，滤除高频干扰、信号抖动
冗余供电：双背板冗余供电，单路供电故障不影响模块运行
强抗干扰：EMC 强化设计，抵御工业现场强电磁干扰、脉冲干扰
通道状态指示：每通道双色 LED 指示灯（绿 = 正常，红 = 故障）
故障诊断：支持通道短路、开路、过压、漏电故障诊断

性能参数

信号采集准确率：100%（零漏采、零误采）
隔离耐压稳定性：AC3000V 持续 1 分钟无击穿
SOE 事件记录精度：1ms 分辨率，无时间偏差
连续运行寿命：≥10 万小时（工业级）
工作湿度：5%~95% RH（无凝露）
抗干扰能力：符合 IEC 61000-6-4/5 标准，抗强电磁辐射
功耗：≤4.5W（满载）

材质构成

外壳：高强度阻燃 PC/ABS 合金，抗冲击、耐高低温、绝缘性好
核心元件：超高速光电耦合器、SOE 事件处理芯片、双滤波电路、双色 LED
基板：高精密玻纤 PCB 板，镀金线路，低阻抗、高稳定性
接线端子：镀金螺丝端子，适配多股铜芯线，抗氧化、防腐蚀
防护涂层：板卡三防漆涂层，防潮、防腐、防盐雾

结构特征

标准机架式结构：适配 S800 I/O 系统标准机架，插槽式安装
高速通道布局：正面16 路双色指示灯 + 接线端子，分组清晰，便于观测
全通道独立隔离：16 路通道完全独立隔离，无通道间干扰
冗余接口：双背板供电接口，硬件冗余保障供电稳定
加固防尘：加厚外壳 + 密封端子防护，防尘防潮性能优异
散热优化：壳体散热槽设计，提升高温环境散热效率

工作原理

模块通过双背板冗余 24VDC 供电，现场 24VDC 高速开关量 / 脉冲信号接入对应通道，经硬件滤波预处理后，通过超高速光电耦合器隔离；SOE 芯片精准记录信号跳变时间（1ms 分辨率），同时双滤波电路滤除干扰；处理后的信号转换为标准数字信号，通过总线接口上传至主控系统，实现高速信号采集与事件溯源。
