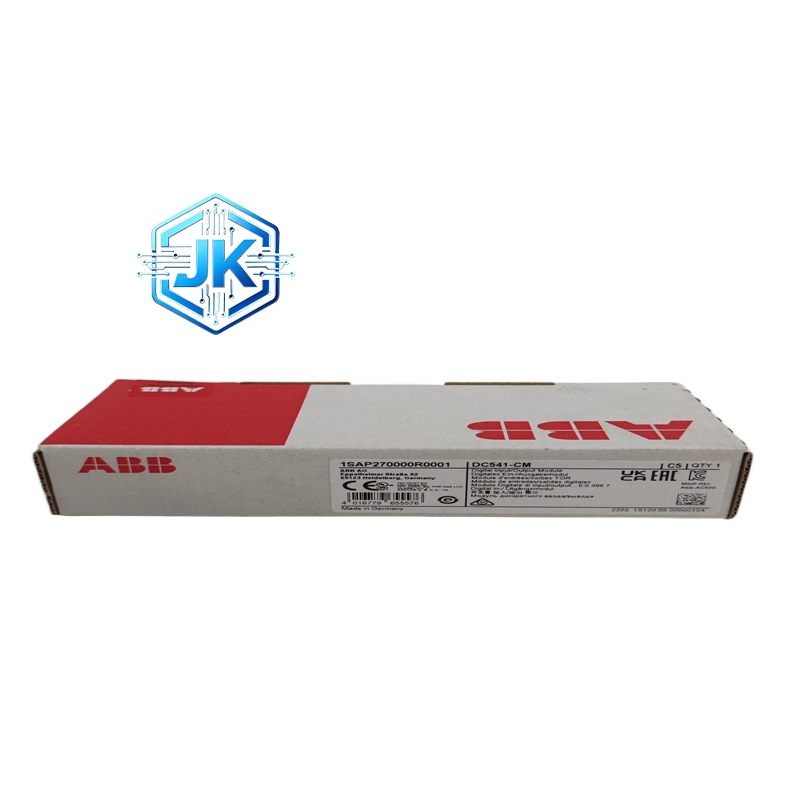

Name: ABB DC541-CM 8 路高速可配置 DI/DO 功能模块
Brand: simple

描述

ABB DC541-CM 8 路高速可配置 DI/DO 功能模块

技术规格

通道配置：8 路高速可配置 DI/DO 通道，单通道独立模式切换
信号规格：24VDC，输入 / 输出电流 0.5A
输入特性：高电平有效（15-30VDC），低电平无效（0-5VDC）
输出特性：晶体管输出（ sinking/sourcing 可选），短路保护
响应速度：高速模式≤1ms，标准模式≤3ms
供电规格：24VDC，功耗≤5W
环境参数：工作温度0℃~+60℃，存储温度 **-40℃~+70℃**，工作湿度 5%-95% 无凝露
防护等级：IP20（控制柜内安装）
尺寸重量：宽 28mm× 高 135mm× 深 62mm，重量 0.085kg

功能特点

8 路通道 DI/DO 自由配置，灵活适配输入 / 输出需求，减少模块种类
高速响应，适配高速开关、接近开关、电磁阀、继电器等设备
每路输出内置短路保护、过流保护，防止负载故障烧毁模块
支持热插拔，更换模块无需停机，不影响系统运行
通道状态指示灯实时显示，故障快速定位
适配 AC500 系列 PLC，无缝对接，组态便捷

性能参数

单通道响应速度≤1ms，高速信号采集无延迟
输出带载能力稳定，0.5A 长期连续输出无发热、无衰减
长期连续运行无故障，平均无故障时间（MTBF）≥50000 小时
抗电磁干扰能力强，适配工业现场复杂电磁环境

材质构成

机身外壳：工业级阻燃工程塑料，耐高温、抗老化、抗冲击
核心主板：高精密玻纤阻燃线路板，加厚高纯铜质线路
内部元件：进口高速光电耦合器、保护芯片、晶体管
接口触点：镀金耐磨材质，防氧化、防腐蚀

结构特征

标准窄体模块化结构，适配 AC500 系列 PLC 标准插槽
前端分区布置 8 路通道端子、状态指示灯（运行 / 通道 / 故障）
后端为系统背板对接接口，卡扣式固定，拆装便捷
紧凑型设计，体积小巧，节省控制柜内部空间

工作原理

模块接入 PLC 机架并通电后，初始化通道配置电路；通过 PLC 组态设置每路通道为 DI 或 DO 模式；DI 模式下，实时采集 24VDC 开关信号，经光电隔离后传输至 PLC 主控单元；DO 模式下，接收 PLC 输出指令，驱动晶体管导通 / 截止，控制电磁阀、继电器等执行机构动作；内置保护电路实时监测输出状态，短路 / 过流时自动切断输出并触发报警。
