描述

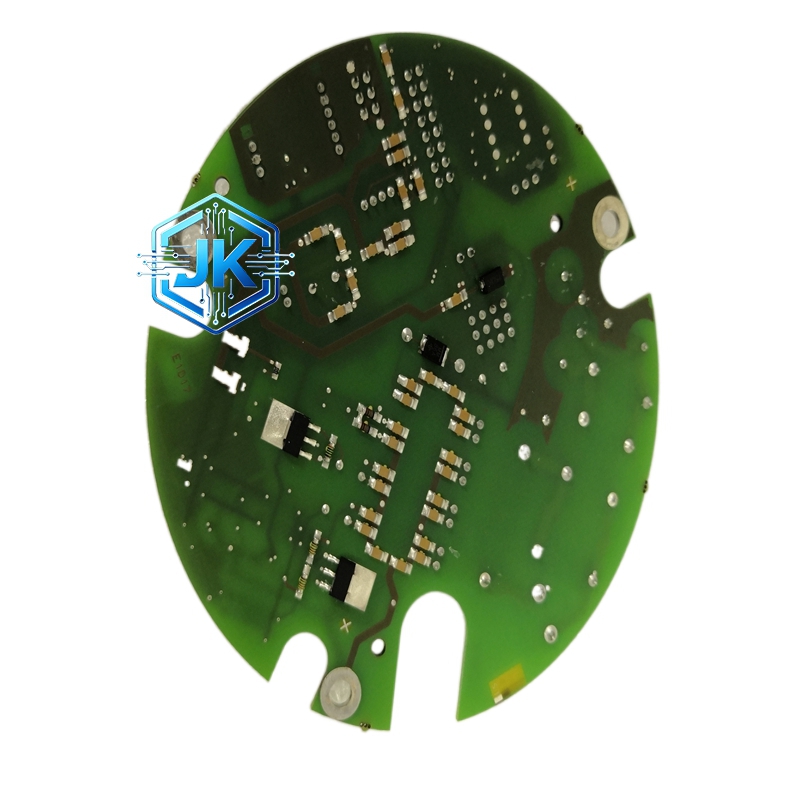

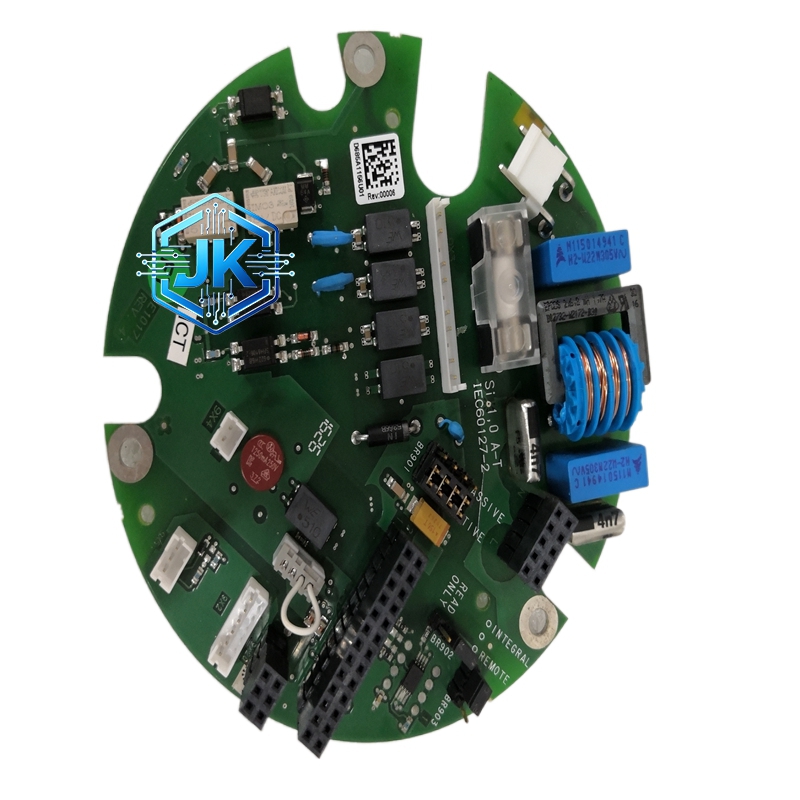

ABB D685A1156U01 UNITROL 励磁系统专用电源模块
技术规格：
输入电源：AC 110V/220V，50/60Hz，单相
输出通道：
DC 24V / 6A（主电源，供控制器和逻辑回路）
DC 15V / 4A（供触发板和运算放大器）
DC 5V / 3A（供数字逻辑电路和通讯芯片）
总输出功率：大于 250W
效率：大于 86%
纹波：小于 40mV（peak-to-peak）
保护功能：过压保护、欠压保护、短路保护、过温保护
功能特点：
三路输出完全电气隔离，互不干扰
内置软启动电路，上电时输出电压缓慢上升
具备冗余设计，主电源故障时自动切换至备用电源
前面板设有数字电压表，实时监测各路输出
支持远程开关机控制
具备故障记录功能，存储最近 10 次故障原因
应用场景：
UNITROL 5000/1000 励磁系统配套电源
UNITROL 1020 励磁系统控制柜电源
所有 ABB 静止励磁系统标准配套电源
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20（前面板）
MTBF：大于 90,000 小时
绝缘强度：输入对地 2kV AC / 1 分钟
材质构成：
外壳为 1.5mm 厚镀锌钢板，表面喷塑
内部变压器为环氧树脂浇注，H 级绝缘
滤波电容为日本原装长寿命电解电容（105°C）
整流桥为 ABB 原装模块
接线端子为铜合金镀镍
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有三个数字电压表（24V、15V、5V）
底部为交流输入端子和直流输出端子
顶部设有远程开关机控制端子和故障报警端子
背面设有散热孔和安装支架
工作原理：
AC 220V 经 EMI 滤波器后进入高频变压器降压隔离，再经三组独立整流滤波电路产生 DC 24V、DC 15V、DC 5V 三路直流输出。每路输出有独立稳压反馈环路。过压/短路保护电路实时监测输出，异常时立即切断并报警。
安装要求：
安装在励磁控制柜顶部或侧面，确保通风良好（上下留 100mm 散热空间）
交流输入侧安装 6A 微型断路器（MCB）
直流输出电缆用不同颜色区分（24V 红色、15V 蓝色、5V 黄色）
接地端子可靠连接至控制柜接地排，接地电阻小于 1Ω
使用注意事项：
上电前确认所有直流输出端无短路
不要超过额定负载使用
每半年清理散热孔灰尘
电压表偏差超过 ±5% 时联系 ABB 更换
