描述

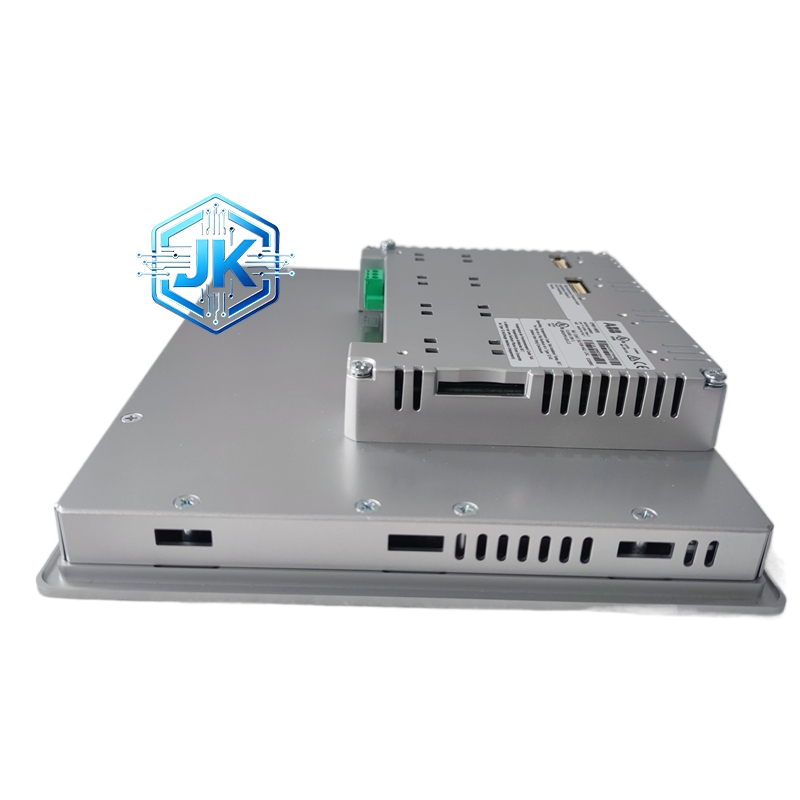

ABB CP651-WEB 10.4 英寸 Web 工业触摸屏
技术规格
- 屏幕尺寸：10.4 英寸 TFT
- 分辨率：800×600 像素
- 显示颜色：64K 色
- 触摸类型：电阻式触摸屏，支持多点触控
- 处理器：32 位 RISC 处理器，主频800MHz
- 内存：256MB DDR RAM，512MB Flash
- 通信接口：2×RJ45 以太网（10/100Mbps）、1×RS232/RS485、2×USB 2.0、1×SD 卡插槽
- 供电：24VDC±10%
- 工作温度：-25℃~+60℃
- 防护等级：前面板 IP65，背面 IP20
- 尺寸：287mm×232mm×60mm
- 重量：2.05kg
功能特点
- Web 服务器功能，支持远程浏览器访问，实现跨网络监控与维护。
- 高清大屏，10.4 英寸 64K 色 TFT，高亮度、广视角，数据显示清晰。
- 高速处理，800MHz 处理器，多任务运行流畅，无卡顿。
- 大容量存储，512MB Flash，支持海量历史数据、配方、程序存储。
- 丰富接口，双以太网、串口、USB、SD 卡，适配多设备连接与数据扩展。
性能参数
- 屏幕亮度：400cd/m²，可视角度：水平 / 垂直 170°。
- 触控响应时间：≤80ms，操作灵敏无延迟。
- 远程访问响应时间：≤500ms，浏览器访问流畅。
- 连续运行时长：MTBF≥12 万小时，支持 7×24 小时不间断工作。
材质构成
- 前面板：钢化玻璃 + 防指纹涂层，IP65 防护，耐磨、防刮、防水。
- 外壳：高强度铝合金 + 工程塑料，防震、抗老化、散热性好。
- 内部：工业级高速处理器、高清显示屏驱动板、Web 通信模块。
结构特征
- 长方形嵌入式结构，适配标准控制柜开孔安装。

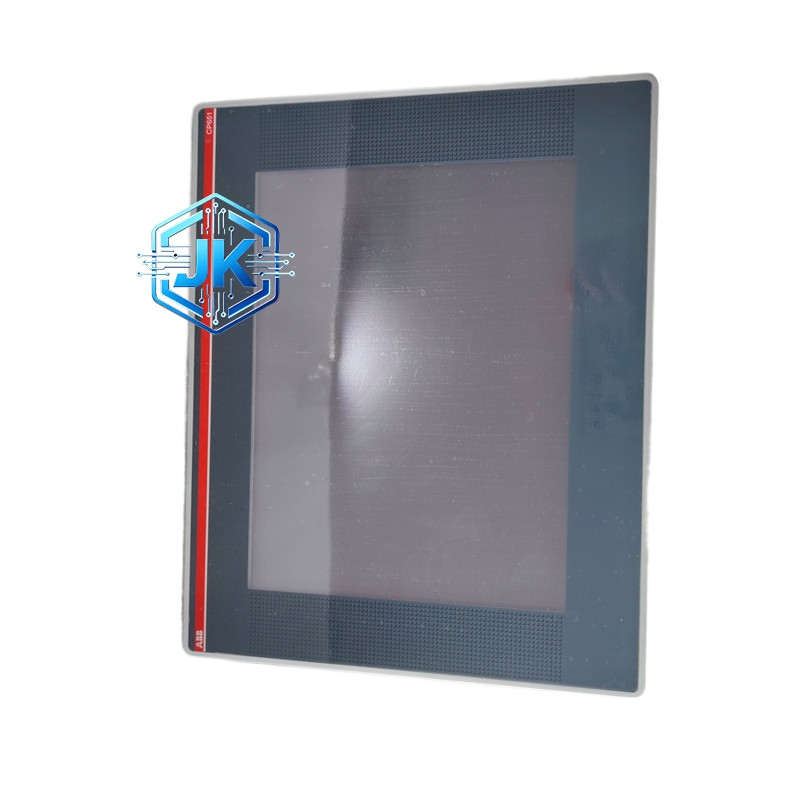

- 前面板：触摸屏 + 状态指示灯，简洁大气。

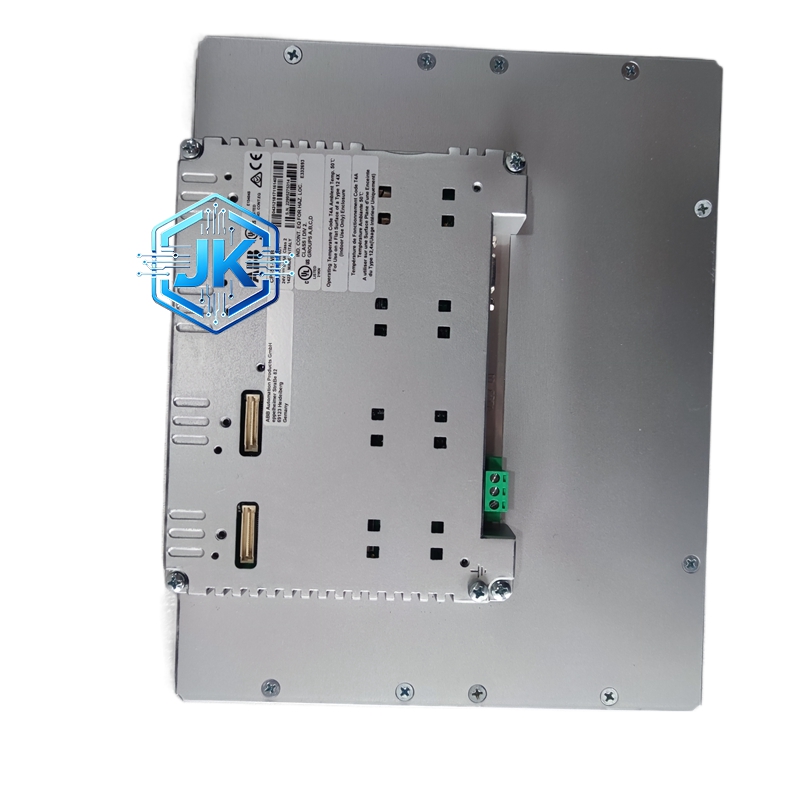

- 背面：通信接口、电源接口、USB/SD 卡接口，分区规整，便于接线。
工作原理
触摸屏通过以太网与 PLC 连接，采集设备运行数据并本地显示；内置 Web 服务器，支持远程 PC、手机浏览器输入 IP 地址访问，实时查看数据、下发控制指令；本地支持参数设置、配方管理、报警处理、历史数据查询，远程支持程序下载、故障诊断、系统维护，实现本地与远程一体化监控。
优势亮点
- 内置 Web 服务器，远程监控无需额外软件，浏览器直接访问，维护便捷。
- 高性能配置，高速处理器 + 大容量存储，处理复杂界面与数据流畅。
- 工业级耐用，宽温运行、IP65 防护、铝合金外壳，适配严苛工况。
适用行业
智能工厂、远程运维项目、大型生产线、能源管理、水处理、冶金、化工、轨道交通。
安装要求
- 嵌入式安装于控制柜面板，密封胶条完整，固定螺丝均匀拧紧。
- 以太网线缆采用屏蔽线，支持 POE 供电或 24VDC 独立供电。
- 环境温度 – 25℃~+60℃，通风良好，背面预留散热空间。
使用注意事项
- 严禁超压供电，POE 供电需符合 IEEE 802.3af 标准。
- 远程访问需设置安全密码，防止非法入侵。
- 定期备份历史数据与程序，避免数据丢失。
