描述

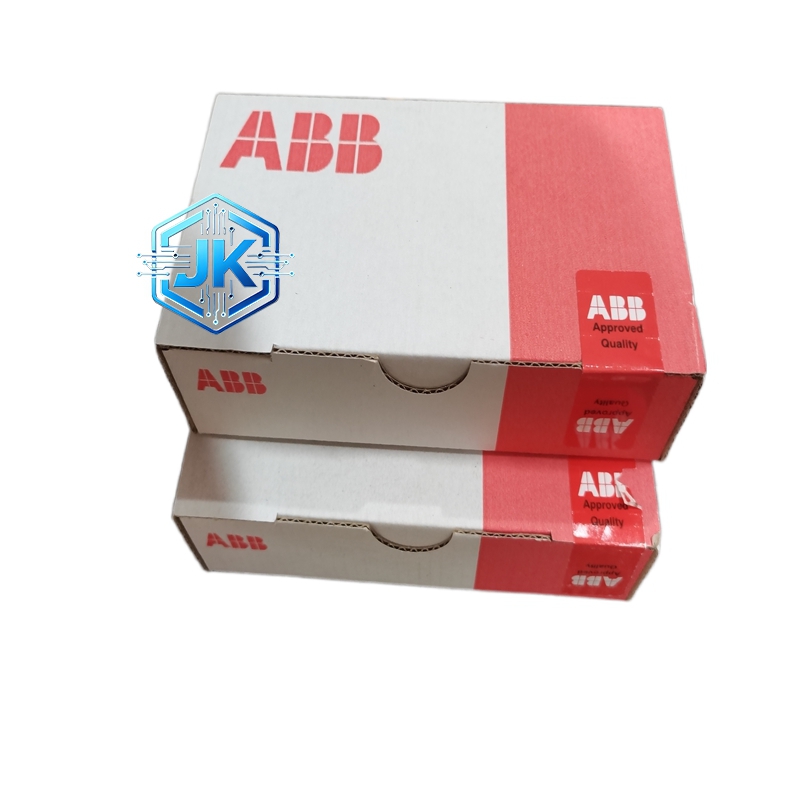

ABB CM592-DP 独立式 PROFIBUS DP 通信网关模块
技术规格：
接口一侧：1 路 PROFIBUS DP，RS-485，9.6kbps-12Mbps
接口另一侧：1 路 RJ45 以太网，10/100Mbps
支持协议：PROFIBUS DP V0/V1、TCP/IP、Modbus TCP
最大输入字节：244 字节
最大输出字节：244 字节
隔离电压：1500V DC（两侧互相隔离）
供电：DC 24V，外部供电
安装方式：DIN 导轨安装或面板安装
功能特点：
实现 PROFIBUS DP 与以太网之间的透明数据转换
支持同时连接多个 PROFIBUS DP 设备和多个以太网客户端
内置 Web Server，可通过浏览器配置参数
支持 GSD 文件导入
前面板设有 Bus、Eth、Power、Error 四个 LED 指示灯
支持作为 PROFIBUS DP 主站（有限能力）
应用场景：
将老旧的 PROFIBUS DP 现场设备接入新的以太网 SCADA 系统
PROFIBUS DP 与 MODBUS TCP 之间的协议转换
远程 I/O 站（ET200）的以太网接入
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 80,000 小时
防护等级：IP20（面板安装），IP54（导轨安装带外壳时）
材质构成：
外壳为阻燃 PC 塑料（面板安装）或铝合金（导轨安装）
内部 PCB 为 FR-4 玻纤板
接线端子为弹簧式端子
结构特征：
面板安装尺寸：96mm x 96mm
前面板设有 RJ45 接口、DB9 接口和 4 个 LED 指示灯
底部为 DIN 35mm 导轨卡扣或面板安装孔
工作原理：
PROFIBUS DP 侧的数据进入模块后，经过协议解析提取出有效数据，再封装为以太网 TCP/IP 数据帧发送到以太网侧。反之，以太网侧的数据经过解包后，按照 PROFIBUS DP 协议重新封装发送到 DP 总线。两侧完全电气隔离，互不干扰。
安装要求：
面板安装时开孔尺寸为 92mm x 92mm
PROFIBUS 侧电缆使用紫色屏蔽双绞线
以太网侧使用超五类或六类屏蔽网线
供电电缆使用 2 x 1.5mm²
使用注意事项：
供电电压必须为 DC 24V，不可接入 AC 电源
PROFIBUS 侧和以太网侧的站地址/IP 地址不可冲突
定期通过 Web Server 检查通信状态
