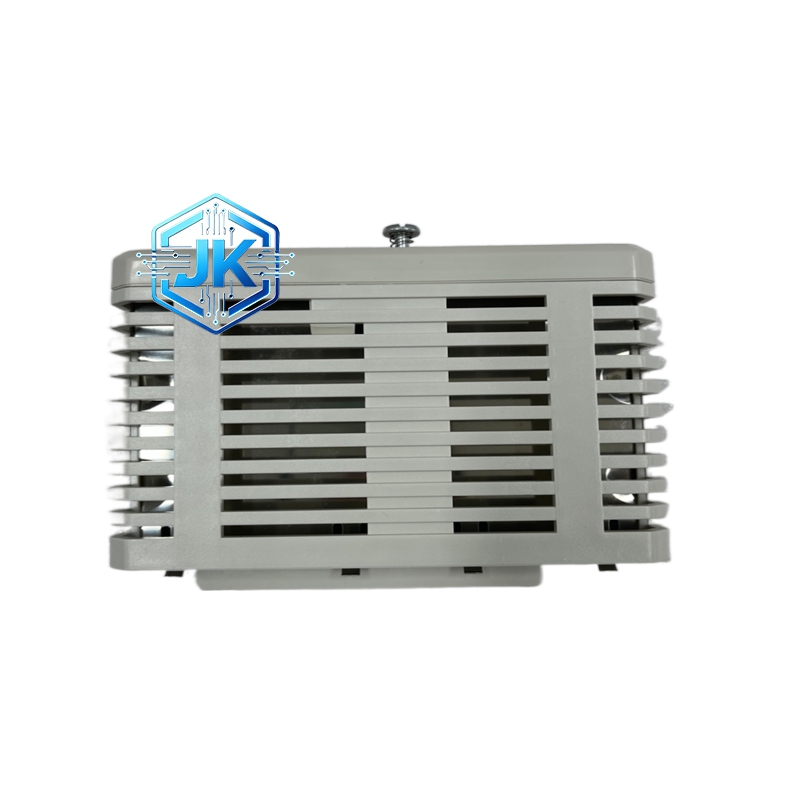

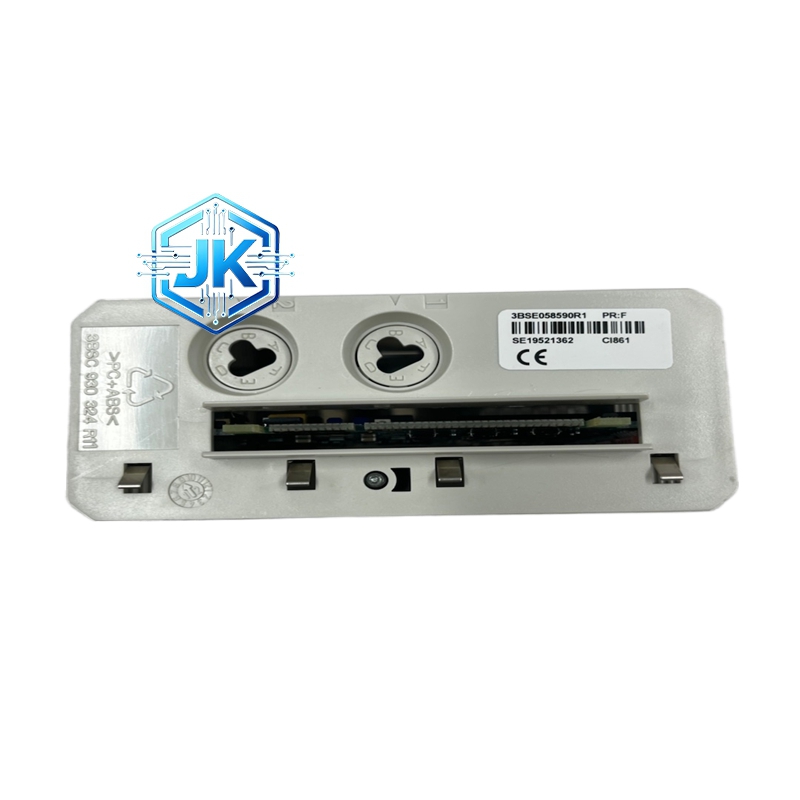

ABB CI861 AC800M 冗余以太网通信模块
技术规格：
通信接口：2 路 RJ45 以太网口（独立物理链路）
支持协议：TCP/IP、UDP/IP、Modbus TCP、OPC DA/UA、SNMP
最大连接数：每路 32 个 TCP 连接，共 64 个
数据刷新率：最快 50ms
缓存区：每路 64KB，共 128KB
隔离电压：1500V DC（每路独立隔离）
冗余切换时间：小于 20ms（无数据丢失）
供电：DC 24V，由 IM 总线直接供电
功能特点：
双网完全独立冗余，两路网络物理隔离
自动检测网络状态，故障时无缝切换，数据零丢失
支持负载均衡模式（两路同时传输不同数据）
前面板设有 6 个 LED 指示灯（每路 3 个：Link、Activity、Redundancy）
支持同时连接两个不同的上位系统（如 SIS 和 MIS）
内置完善的诊断功能，可分别监测两路网络的状态
应用场景：
电厂 DCS 与 SIS 之间的冗余通信
化工安全仪表系统（SIS）的冗余通信
对通信中断零容忍的关键生产过程
需要同时连接两套上位系统的项目
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
两路以太网接口各内置独立的网络隔离变压器
内部 PCB 为 6 层板设计
结构特征：
标准欧洲卡尺寸

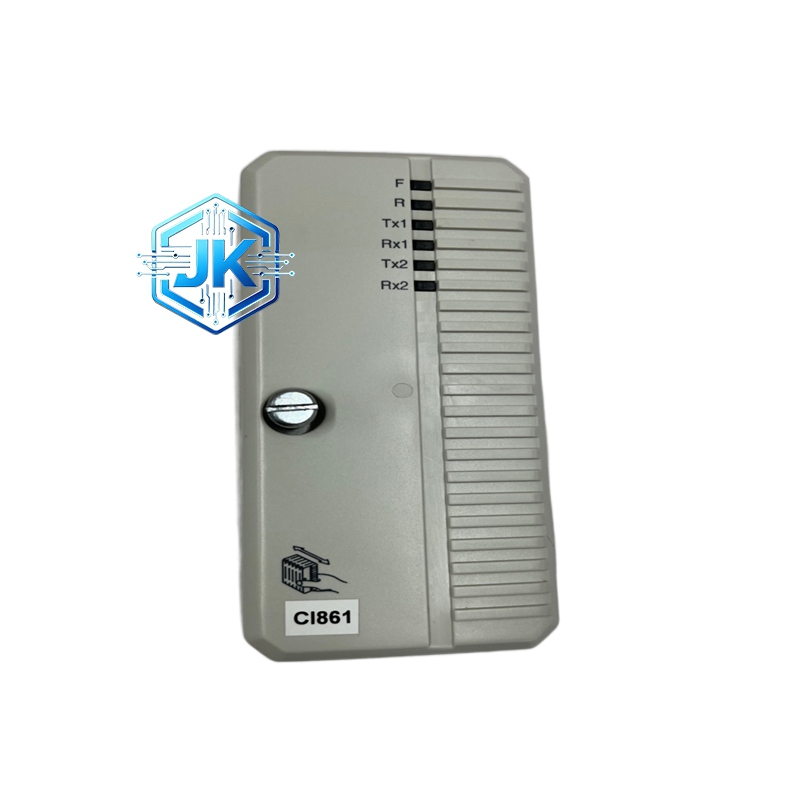

前面板设有 2 个 RJ45 接口和 6 个 LED 指示灯
底部为 IM 总线连接器
工作原理：
两路以太网电路独立工作，各自与不同的交换机连接。冗余管理软件持续监测两路网络的心跳信号。当主路网络心跳丢失时，软件在 20ms 内将所有通信自动切换到备路网络，已发送但未确认的数据会自动重发，确保数据零丢失。
安装要求：
两路以太网必须分别连接到两个不同的交换机上，两个交换机也应分别供电
两路电缆必须使用不同颜色区分（如黄色和绿色）
两路 IP 地址必须在同一网段但不同地址
不要将两路电缆捆绑在同一线槽内
使用注意事项：
两路网络必须配置不同的 IP 地址
切换测试时建议在停机期间进行
定期检查两路网络的 LED 指示灯是否都正常
