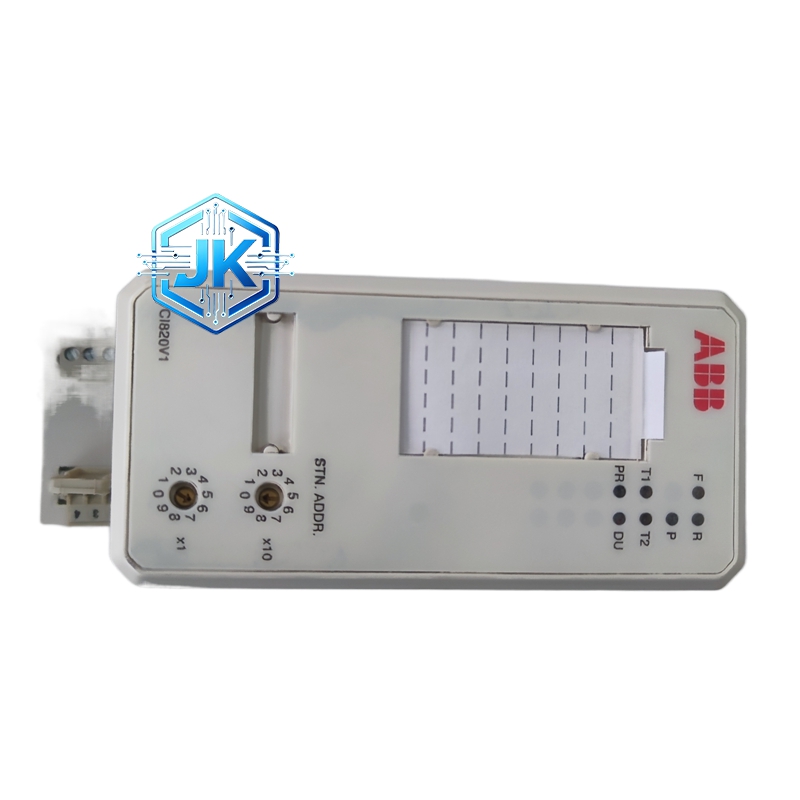

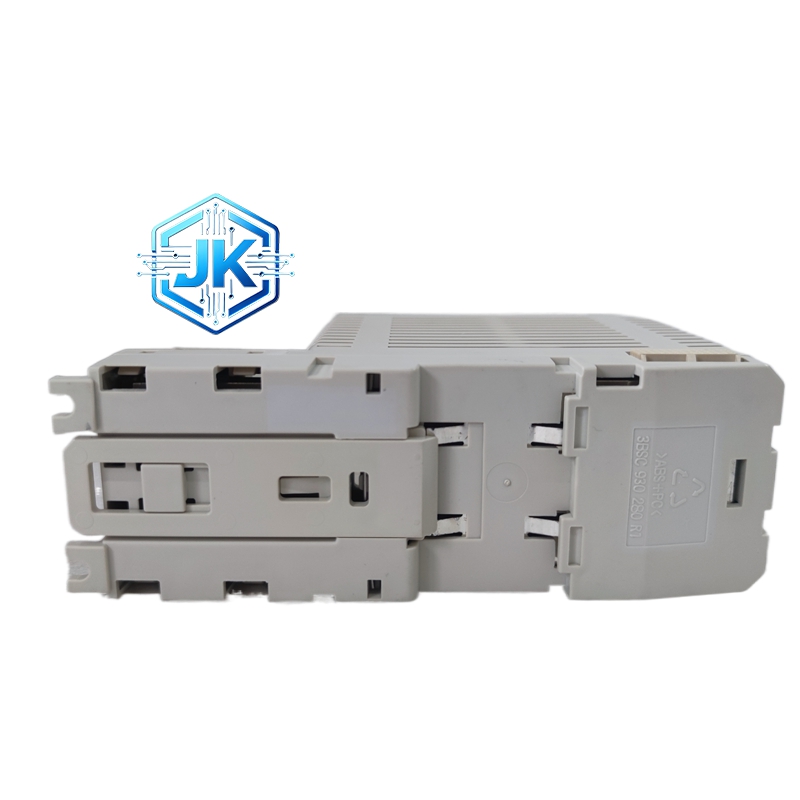

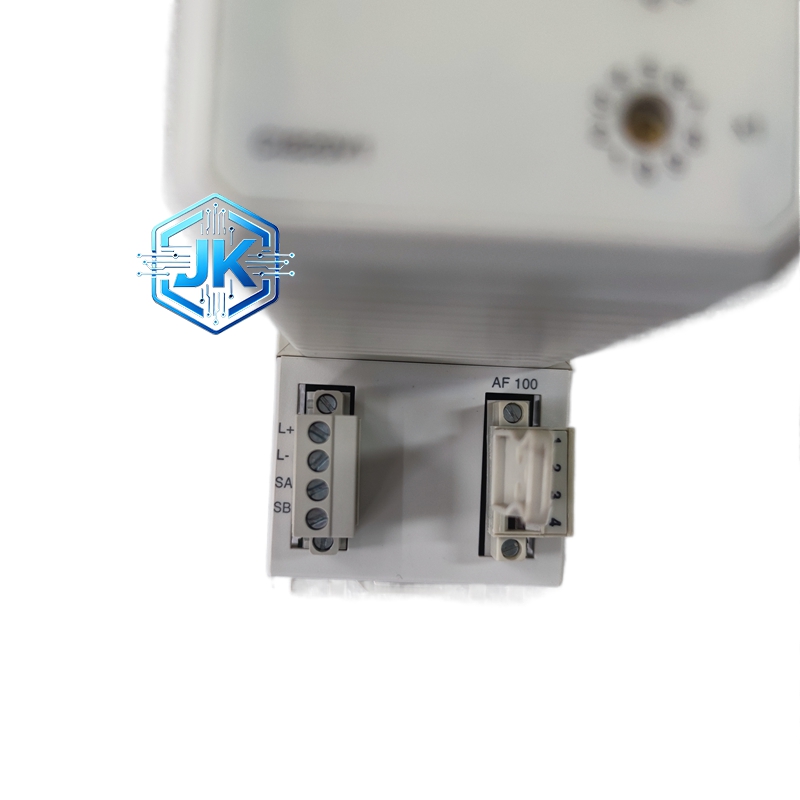

Name: ABB CI820V1 冗余现场总线通信模块
Brand: simple

描述

ABB CI820V1 冗余现场总线通信模块

技术规格

通信协议：PROFIBUS DP V1，兼容 DP V0
通信速率：9.6 kbps～12 Mbps，自动适配
总线连接能力：单总线最多 99 个 S800 I/O 站，单网段 32 个站，单站最多 24 个 I/O 模块
供电：24 VDC（19.2～30 VDC），背板供电
冗余模式：双机热备（Active-Active），无缝切换
工作温度：-25℃～+60℃
存储温度：-40℃～+85℃
防护等级：IP20
尺寸（宽 × 高 × 深）：96.5×101.6×58.5 mm
重量：约 480 g
认证：CE、UL、TÜV
固件版本：CI820-sw*2.2/5

功能特点

冗余通信：双链路冗余，主链路故障毫秒级切换至备用链路，零数据丢失
高速实时通信：支持 PROFIBUS DP V1 周期 / 非周期通信，适配实时控制与高级诊断
热配置（HCR）：系统不停机状态下在线修改 I/O 配置、增减站点
HART 透传：无缝集成 HART 智能仪表，支持远程参数读写与诊断
电气隔离：通道与背板间 **≥500 VAC** 隔离，抗现场电气干扰
状态自诊断：LED 指示灯实时显示运行、通信、故障状态，支持远程诊断
热插拔：带电插拔不影响系统运行，简化维护

性能参数

通信响应时间：≤5 ms（12 Mbps）
数据传输误差：≤±0.05%
切换时间：冗余链路切换≤10 ms
MTBF：≥200,000 小时
连续运行能力：支持 7×24 小时不间断运行

材质构成

外壳：工业级阻燃 ABS 工程塑料，耐高温、抗老化、防腐蚀
电路板：高阻燃玻纤 PCB 板，加厚高纯铜线路，表面防潮绝缘涂层
接口：镀金触点（抗氧化、低接触电阻）
内部元件：进口工业级芯片、耐高温电容、防震电阻

结构特征

紧凑型模块化设计，适配标准 DIN 导轨或机架安装
前后分区布局：前端通信接口 / 状态指示灯，后端背板对接触点
冗余双接口：双 PROFIBUS 接口，支持双总线组网
卡扣式固定：快速拆装，定位精准，接触可靠
防尘防潮腔体：密闭结构，防护等级 IP20

工作原理

模块通电初始化后，通过背板获取 24 VDC 供电，自动建立双 PROFIBUS DP V1 通信链路；主链路正常时承担所有周期 / 非周期数据交互（I/O 数据、诊断信息、参数读写）；实时监测链路状态，主链路故障时毫秒级无缝切换至备用链路；支持 HART 信号透传，将 HART 仪表数据封装入 PROFIBUS 报文传输；接收控制器指令，转发至现场 I/O/ 仪表，同时回采现场数据上传控制器，实现闭环控制。
