描述

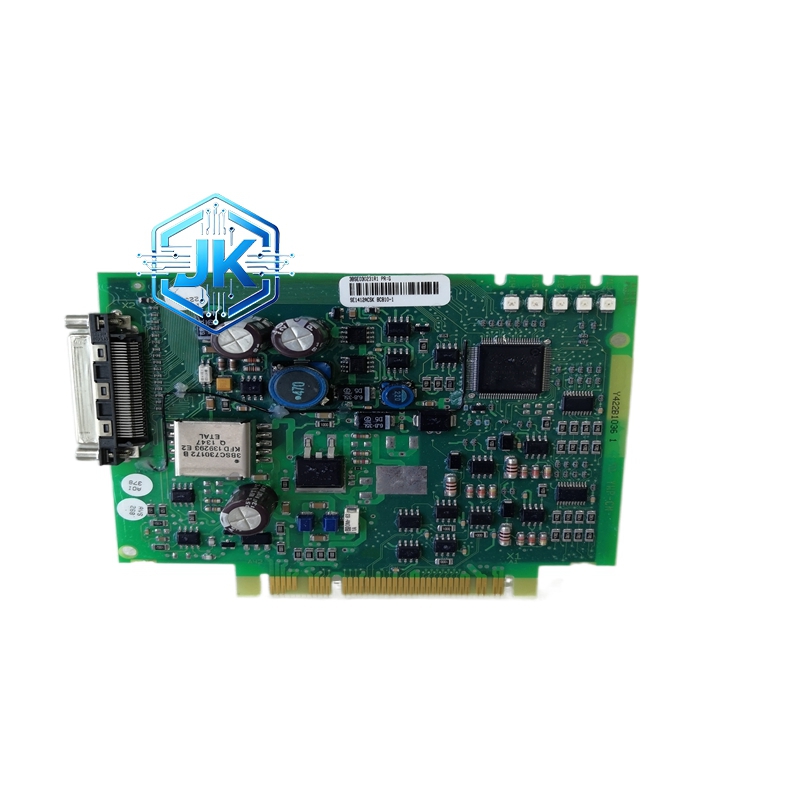

ABB BC810 AC800M 总线耦合器
技术规格：
总线类型：IM 总线（AC800M 内部总线）转 PROFIBUS DP 或 DeviceNet（根据型号配置）
支持从站数：最多 126 个从站
通信速率：最高 12Mbps（PROFIBUS）
供电：DC 24V，由 IM 总线供电
隔离电压：500V DC（总线侧对控制器侧）
安装方式：DIN 导轨安装
功能特点：
支持 PROFIBUS DP V0 和 V1 协议
支持 DeviceNet 协议
具备完整的 GSD 文件，可被所有主站识别
前面板设有通信状态 LED 指示灯
支持热插拔
内置看门狗，通信中断时自动复位
应用场景：
AC800M 与西门子 S7 PLC 之间的数据交换
AC800M 与远程 ABB I/O 站之间的通信
AC800M 与变频器之间的通信
第三方系统接入 AC800M 的标准接口
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 100,000 小时
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
总线收发器为 ABB 原装隔离型芯片
接线端子为铜合金镀镍
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有总线接线端子和 4 个 LED 指示灯
底部为 IM 总线连接器
工作原理：
AC800M 控制器通过 IM 总线将数据发送给 BC810。BC810 内部的通信处理器将 IM 总线数据帧转换为 PROFIBUS DP 或 DeviceNet 帧，通过外部总线接口发送出去。同时，BC810 监听外部总线上的数据，将其转换为 IM 总线数据帧传回控制器。隔离变压器确保外部总线侧的干扰和浪涌不会传导到控制器侧。
安装要求：
必须安装在 AC800M 主控制机笼内
外部总线电缆使用屏蔽双绞线，屏蔽层单端接地
总线末端必须安装 120Ω 终端电阻
使用注意事项：
通信参数必须与主站完全一致
不要在运行中拔插总线电缆
定期检查通信误码率
