描述

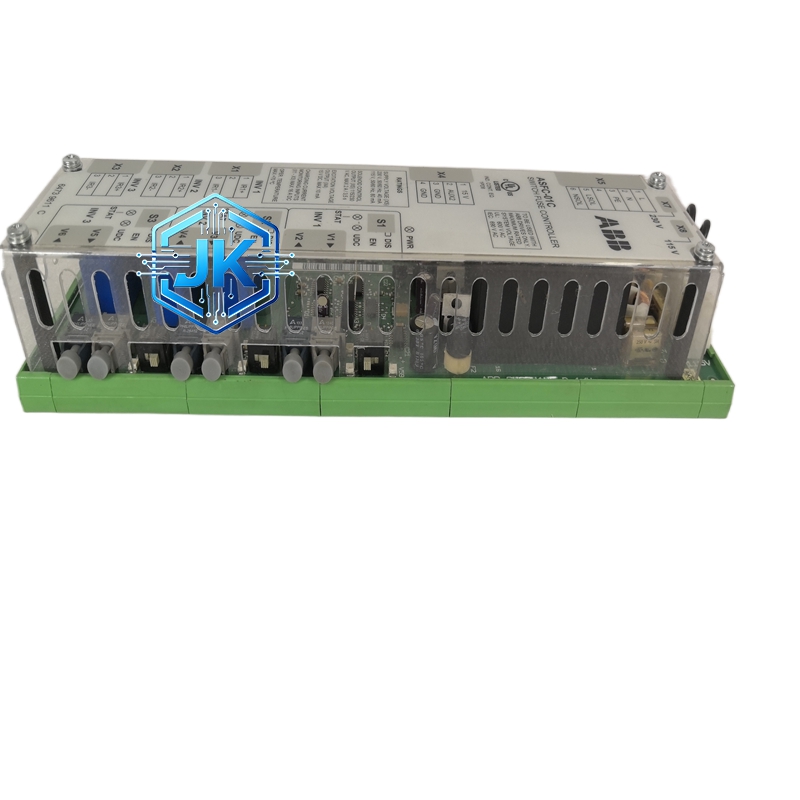

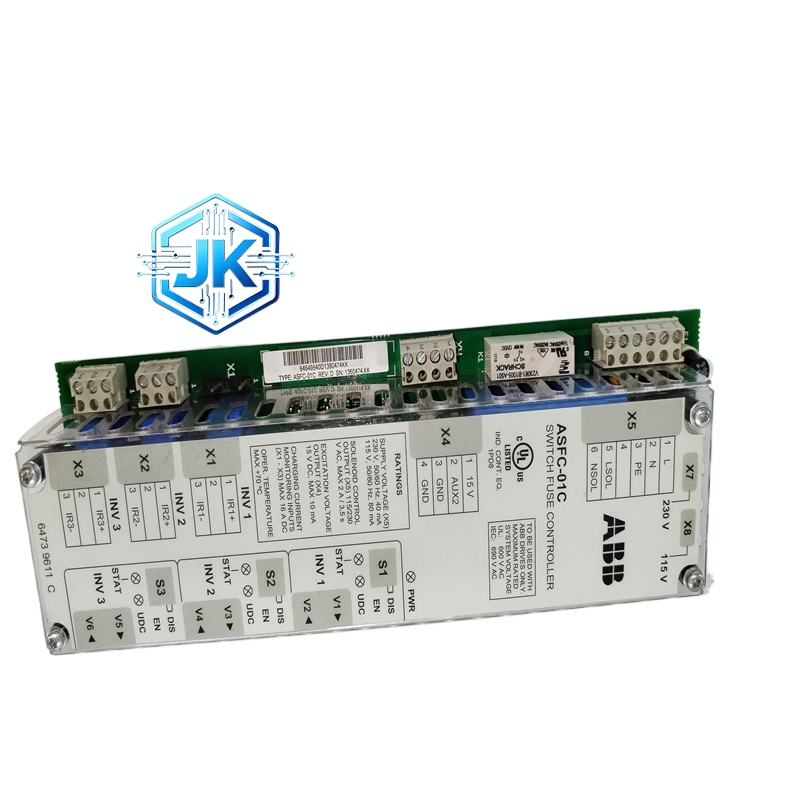

ABB ASFC-01C 开关熔断控制器（兼 ACS800 系列变频器张力控制卡）
-
技术规格
- 供电电压：24V DC（控制电源）；230V AC/115V AC（辅助供电）
- 输入信号：张力传感器（±10V/4-20mA）、编码器脉冲、电流反馈信号
- 输出信号：继电器输出（24V DC/2A）、模拟量输出（±10V）
- 控制模式：开环张力控制、闭环张力控制、多电机同步控制
- 张力精度：±0.5% FS
- 卷径计算范围：50mm-5000mm
- 工作温度：-25℃~+70℃
- 存储温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸：220mm×100mm×30mm
- 重量：约 0.5kg
-
功能特点
- 双重功能设计：兼具熔断控制器与张力控制卡功能，适配多场景应用
- 高精度张力控制：DSP+FPGA 架构，支持卷径估算、惯性补偿、闭环调节，张力波动小
- 多电机同步控制：支持主从同步、速度同步、张力同步，适配多辊道、多卷取场景
- 熔断监控与保护：实时监测保险丝状态，过载 / 短路时自动切断供电，保护变频器
- 丰富 I/O 接口：模拟量输入 / 输出、数字量输入 / 输出、编码器接口，适配多传感器
- 宽温稳定运行：-25℃~+70℃，适配工业恶劣工况
-
性能参数
- 张力控制精度：±0.5% FS
- 卷径计算精度：±1% FS
- 同步控制精度：±0.1% 速度误差
- 响应时间：≤10ms
- 绝缘电阻：≥5MΩ（500V DC）
-
材质构成
- 外壳：阻燃 ABS 工程塑料，抗老化、耐冲击

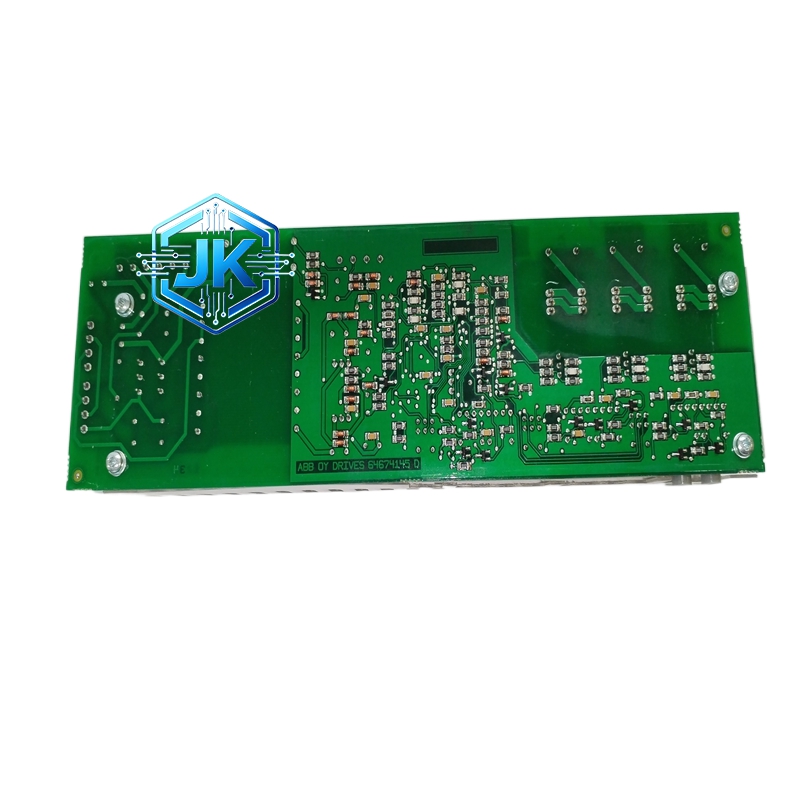

- PCB 板：高阻燃玻纤板，无铅工艺，抗氧化
- 内部元件：工业级 DSP、FPGA、继电器、精密运算放大器，稳定可靠
- 接线端子：铜合金镀金，导电性能优异、防氧化
-
结构特征
- 导轨安装：标准 DIN 导轨适配，安装牢固、拆卸快速
- 模块化设计：独立功能模块，维护便捷
- 可拆卸端子：插拔式接线端子，接线规整、检修方便
- 状态指示灯：电源、运行、故障指示灯，直观显示工作状态
-
工作原理：
- 熔断控制模式：接收各变频器电流反馈信号，实时监测保险丝电流与状态；过载 / 短路时触发继电器输出，切断接触器线圈电源，保护变频器；
- 张力控制模式：接收张力传感器、编码器信号，经 DSP 计算卷径、张力、惯性，输出控制信号至变频器，实现张力闭环调节与多电机同步。
-
优势亮点：双重功能，一机多用；高精度张力控制，适配高端工艺；多电机同步，控制精准；熔断保护，保障系统安全；丰富接口，适配多传感器；宽温运行，可靠性高。
-
适用行业：造纸、薄膜、纺织、线缆、钢铁、冶金、包装机械、印刷机械、变频器配电系统
-
安装要求：标准 DIN 导轨垂直安装；环境温度 – 25℃~+70℃，通风良好、无凝露；远离强电磁干扰源；张力传感器接线采用屏蔽双绞线；编码器线采用专用屏蔽线
-
使用注意事项：根据应用模式（熔断 / 张力）配置参数；定期检查接线端子紧固性；避免过载运行；张力传感器需定期校准；故障后需断电复位；禁止在强振动环境下安装
