描述

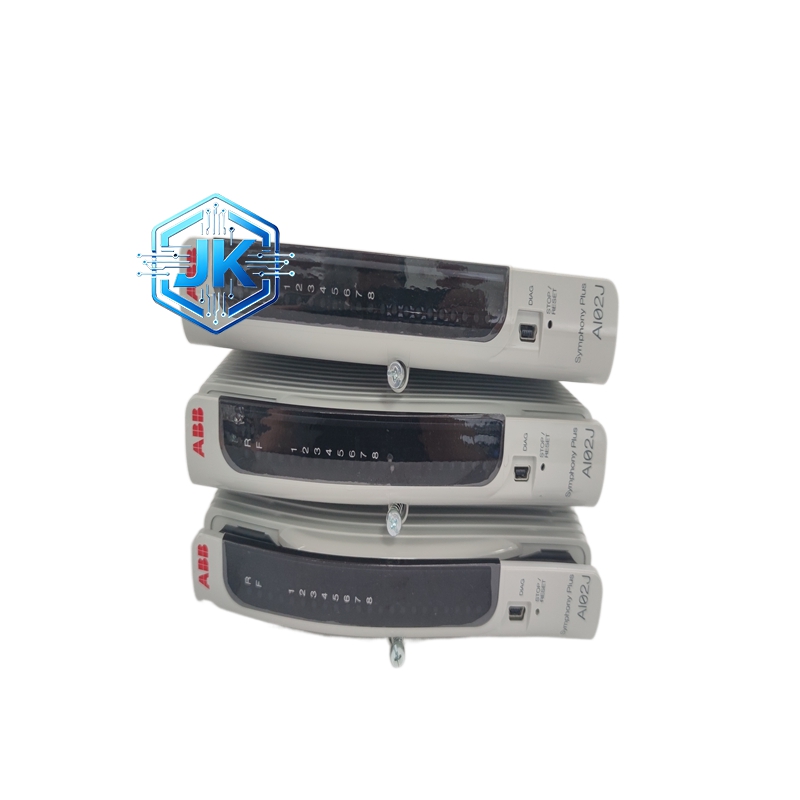

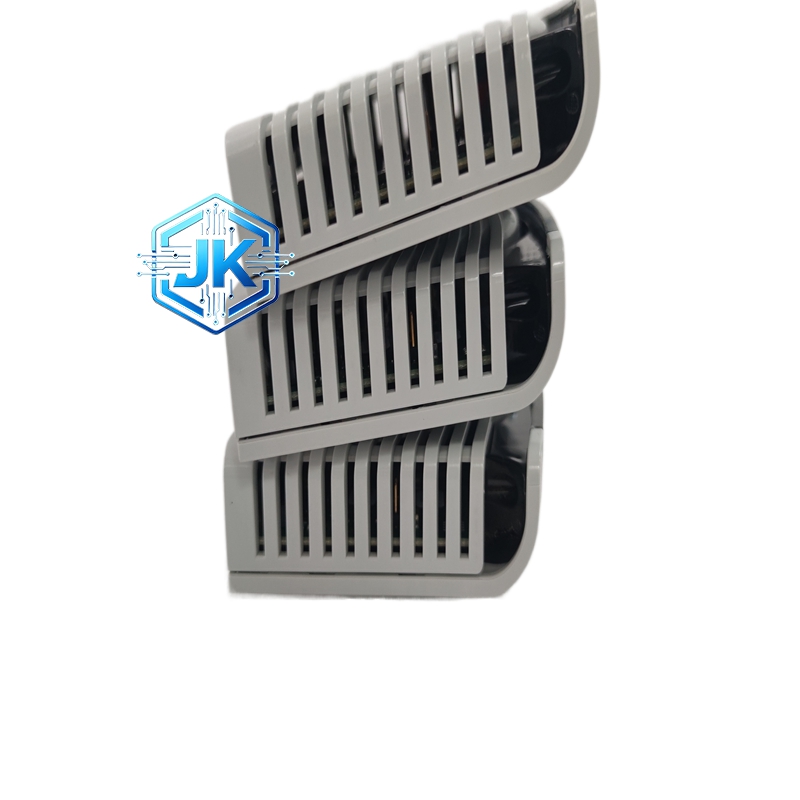

ABB AI02J 模拟量输入模块（Symphony Plus 系统，扩展温区）
工作原理：同 AI02，宽温元器件选型，拓展工作温度范围；信号调理、隔离、A/D 转换流程一致，支持 HART 通讯，通道间隔离。
材质构成：宽温阻燃 PCB 板、工业级宽温 A/D 转换器、光电耦合器、镀金连接器、阻燃塑料外壳、屏蔽层、防静电涂层。

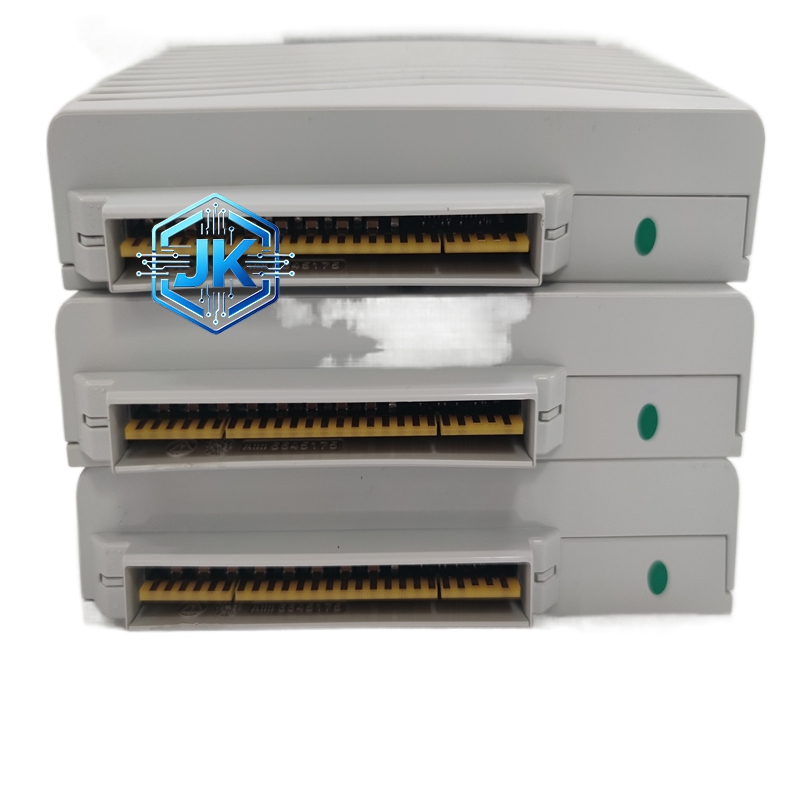

结构特征：同 AI02，标准 DIN 导轨卡装；正面 8 通道指示灯；下部接线端子；背部总线金手指；IP20 防护。
技术规格（性能参数）
- 系统兼容：Symphony Plus、AC800M
- 通道数量：8 路模拟输入
- 输入信号：4–20mA DC、1–5V DC
- 分辨率：16 位
- 精度：±0.1%FS
- 采样率：100 次 / 秒
- 隔离电压：1500V AC（通道间）
- 供电：24V DC±10%，≤15W
- 工作温度：−40–+70℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：190mm×118mm×34mm
功能特点
- 同 AI02，宽温运行，适配极端温度环境
- 8 通道独立配置，HART 协议支持
- 过压、过流、反接保护，断线检测
- 热插拔支持，在线更换
优势亮点
- 超宽温运行（−40–+70℃），适配户外、高温车间、低温冷库
- 高精度、高抗干扰，恶劣环境稳定采集
适用行业：火电、化工、油气、冶金、水泥、制冷、户外工业现场、极端温度工况流程控制。
安装要求：同 AI02，标准 DIN 导轨安装，通风良好。
使用注意事项：同 AI02，禁止超量程输入、带电插拔。
