描述

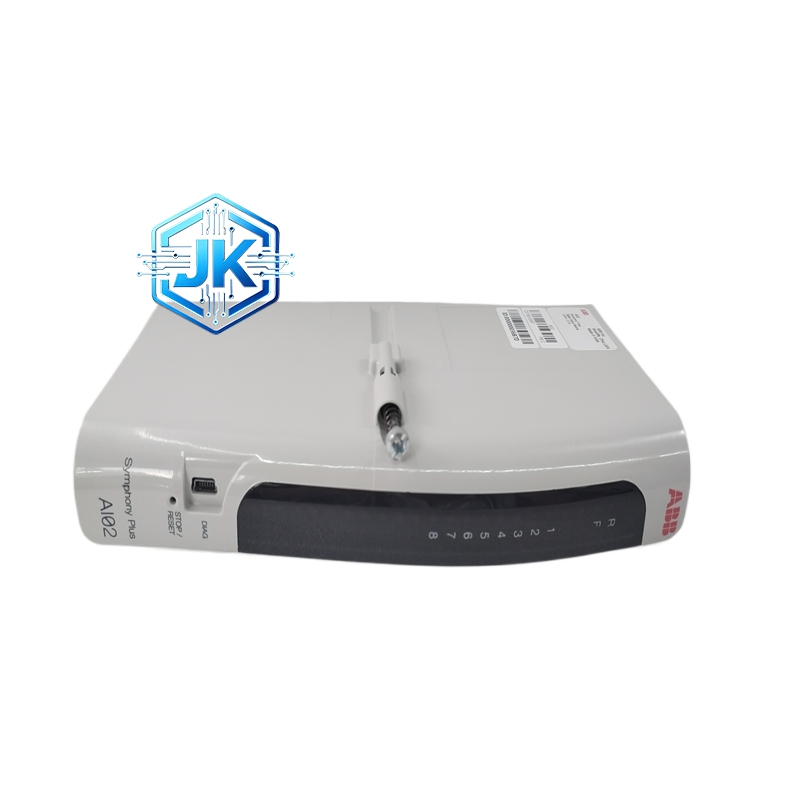

ABB AI02 模拟量输入模块（Symphony Plus 系统）
工作原理：现场模拟信号经滤波、放大、光电隔离后，由 16 位 A/D 转换器转为数字信号，经背板总线上传控制器；支持 HART 调制解调，可读取智能仪表数字参数，通道间隔离，抗干扰能力强。
材质构成：阻燃 PCB 板、16 位 A/D 转换器、光电耦合器、镀金连接器、阻燃塑料外壳、屏蔽层、防静电涂层。

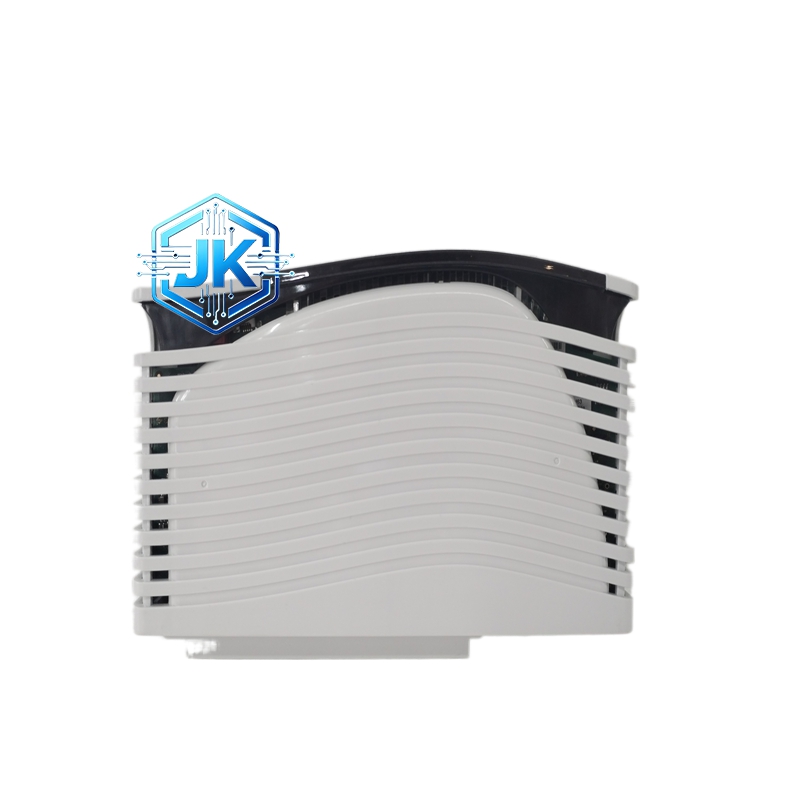

结构特征：标准 DIN 导轨安装，卡装式结构；正面 8 通道状态指示灯；下部接线端子排；背部总线金手指；IP20 防护。
技术规格（性能参数）
- 系统兼容：Symphony Plus、AC800M
- 通道数量：8 路模拟输入
- 输入信号：4–20mA DC、1–5V DC
- 分辨率：16 位
- 精度：±0.1%FS
- 采样率：100 次 / 秒
- 隔离电压：1500V AC（通道间）
- 供电：24V DC±10%，≤15W
- 工作温度：−20–+60℃
- 防护等级：IP20
- 尺寸（宽 × 高 × 深）：190mm×118mm×34mm
功能特点
- 8 通道独立配置，支持电流 / 电压信号切换
- HART 协议支持，可读写智能仪表参数
- 输入过压、过流、反接保护
- 断线检测，故障通道指示灯报警
- 热插拔支持，在线更换不影响系统运行
优势亮点
- 高精度采集（±0.1% FS），适配精密过程控制
- 光电隔离，抗 EMI/RFI 干扰，适应工业复杂环境
- 与 Symphony Plus 无缝兼容，组态便捷
适用行业：火电、化工、油气、水处理、冶金、水泥、制药、食品饮料等流程工业 DCS 系统。
安装要求
- 标准 35mm DIN 导轨水平安装，远离强干扰源
- 模拟信号用屏蔽双绞线，单独布线，远离动力线
- 模块可靠接地，接地电阻≤4Ω
使用注意事项
- 禁止超量程输入信号，避免损坏输入电路
- 禁止带电插拔模块，避免总线接口损坏
- 定期检查接线端子紧固状态，防止松动
