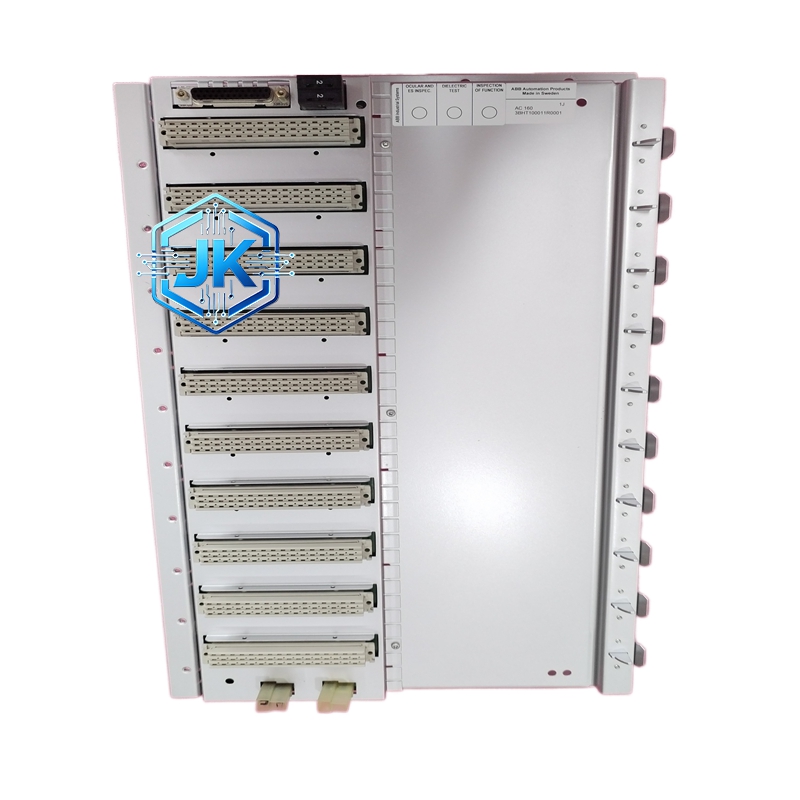

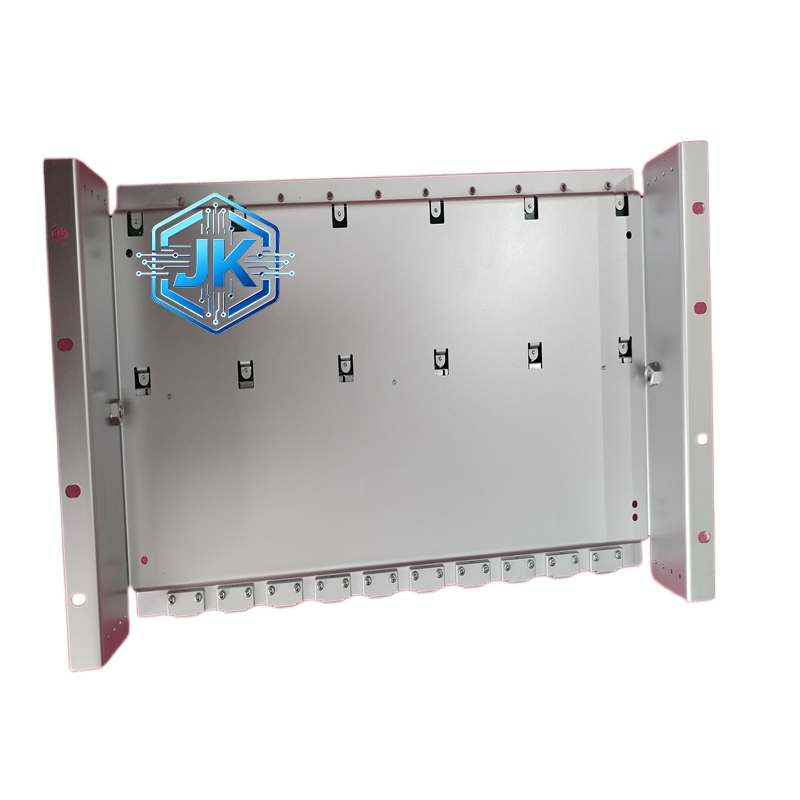

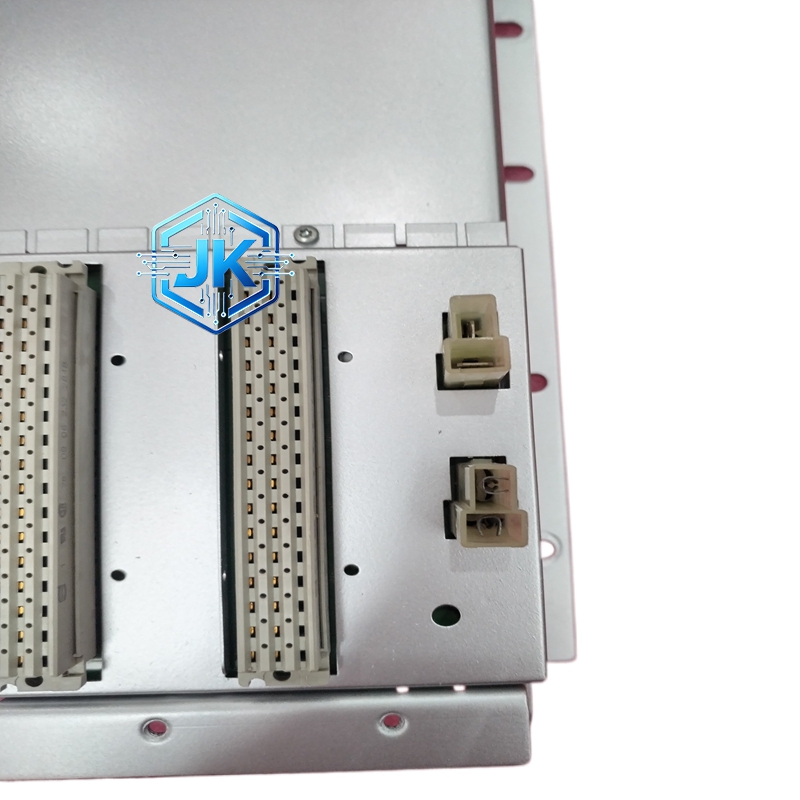

ABB AC160 模块化多电平变频器 / 过程控制器
工作原理：作为变频器时，采用级联 H 桥拓扑结构，将输入交流电转换为可控频率、可控电压的中高压交流电，驱动高压电机，通过多电平叠加技术降低谐波畸变，优化输出波形；作为过程控制器时，32 位高性能处理器循环扫描控制程序，接收 I/O 模块现场数据，执行逻辑运算、PID 调节、联锁保护，下发控制指令，实现工业过程闭环控制。
材质构成：军工级高稳定电路板、32 位工业级处理器、高速缓存颗粒、加厚阻燃合金外壳、镀金防氧化触点、铝合金散热鳍片、耐高温绝缘部件、密封防潮涂层。
结构特征：模块化插卡式结构、紧凑型一体化设计、正面运行 / 通讯 / 故障 LED 指示灯、侧面程序下载 / 调试接口、背部多路高速总线对接端口、独立分区散热设计、可扩展 I/O 与通讯模块插槽。
技术规格（性能参数）
- 型号：AC160
- 功能类型：中高压变频器 / 过程控制器
- 电压等级：3.3kV、6.6kV、11kV
- 谐波失真（THD）：<3%
- 控制方式：矢量控制、直接转矩控制、PID 过程控制
- 处理器：32 位 RISC 工业级 CPU
- 时钟频率：200MHz
- 程序存储容量：128KB
- 数据存储容量：64KB（断电保持）
- I/O 扩展能力：最大 512 点数字 I/O、256 点模拟 I/O
- 通讯接口：双以太网（10/100Mbps）、RS485、PROFIBUS DP
- 支持协议：Modbus TCP、PROFINET、ABB 自有协议
- 工作电压：DC24V±20%（控制电源）、中高压主回路
- 工作温度：-25℃~+70℃
- 储存温度：-40℃~+85℃
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：400mm×300mm×150mm
- 重量：约 8kg
- 认证：CE、UL、IEC、SIL2 安全等级
功能特点
- 多电平变频技术，输出波形优质，谐波污染低
- 无需输出滤波器，直接驱动标准高压电机
- 兼具变频驱动与过程控制双重功能，集成度高
- 支持梯形图、结构化文本、功能块图等编程语言
- 多级工艺安全联锁逻辑运算，保障系统安全
- 内置故障诊断与事件记录，支持追溯分析
- 支持远程程序上下载、在线修改
- 冗余运行适配，提升系统可靠性
优势亮点
- 低谐波输出，减少电网污染，降低设备损耗
- 中高压直接驱动，省去降压变压器，节省成本
- 工业级稳定架构，全年不间断运行无死机
- 运算速度快，复杂工艺控制无延迟
- 程序兼容性强，适配同系列全型号 I/O 模块
- 抗干扰能力强，复杂电磁环境稳定运行
- 模块化设计，灵活扩展，适配不同规模系统
适用行业
大型电站自控、化工联合装置、冶金重工、水泥建材、矿山机械、大型风机水泵、油气输送、市政工程、造纸、制药等中高压电机节能调速与关键过程控制场景。
安装要求
- 安装于主控机柜中心通风最佳位置，水平固定
- 周边严禁摆放大功率发热电气元件，预留散热空间
- 主回路高压线缆严格遵循高压安全规范敷设
- 控制电源配备稳压滤波装置，纹波≤50mV
- 安装完成后固化程序、配置站点地址、调试变频参数
使用注意事项
- 运行过程中禁止带电插拔模块与通讯接口
- 严禁随意删除 / 修改系统底层基础程序
- 定期备份内部工艺控制程序与变频参数
- 避免机柜内温度过高，影响运算与变频效率
- 高压回路操作必须断电挂牌，做好安全防护
- 故障时立即停机排查，禁止带病运行
