描述

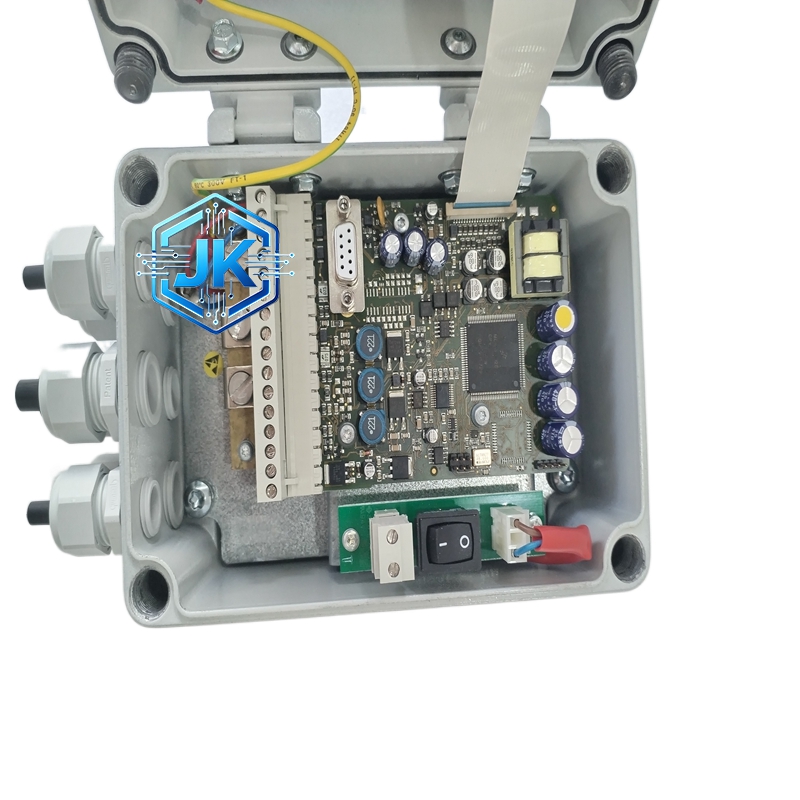

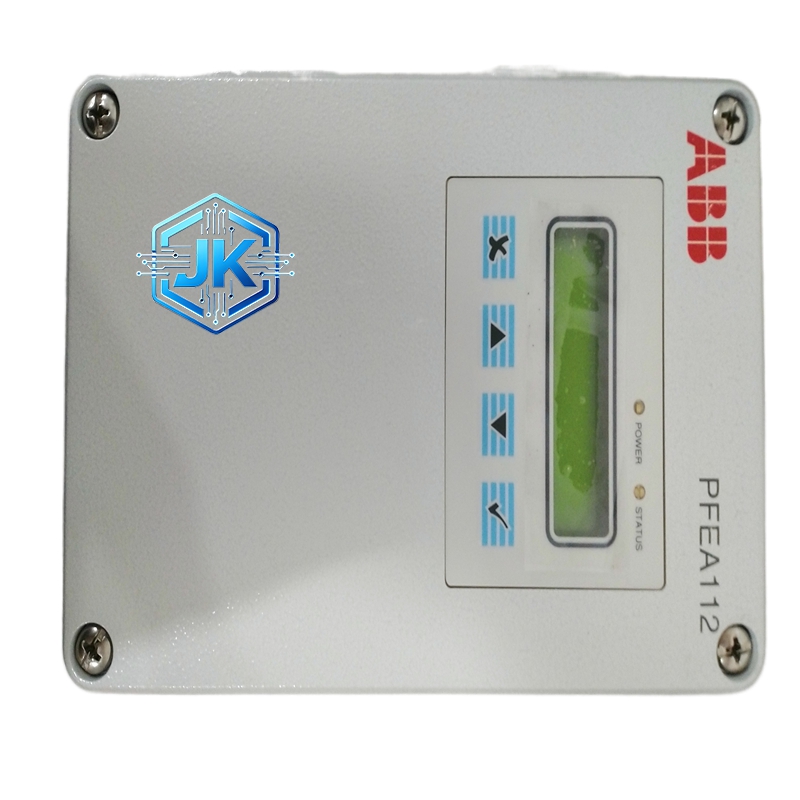

ABB AC 800M 系统 PFEA112-65 模拟量输入模块
技术规格：
- 产品型号： PFEA112-65
- 通道数量： 65 通道模拟量输入（AI）
- 输入信号类型： 4-20mA / 0-10V / 0-5V / PT100 / PT1000 / Ni100 / Cu50（混合配置）
- 分辨率： 16 位 A/D 转换器
- 测量精度： ±0.15% FS（电流/电压）/ ±0.8°C（热电阻）
- 采样速率： 每通道 20ms（65 通道轮询，总周期 ≤ 1.3s）
- 通道间隔离： 250V DC（分组隔离，每 16 通道一组）
- 冷端补偿： 内置，精度 ±0.5°C
- 断线检测： 支持（电流 < 3.8mA / 热电阻断线）
- 供电方式： 24V DC，两线制变送器供电（最大 25mA/通道）
- 通信接口： AC 800M 系统总线
- 适用标准： IEC 61131-3、IEC 61000-6-2
功能特点：
- 65 通道混合输入，同一模块同时支持电流、电压、热电阻
- 分组隔离设计（每 16 通道一组，组间 250V 隔离）
- 内置数字滤波与信号开方
- 前面板 LED 分组状态显示
- 支持 HART 透明传输（部分通道）
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 通道间隔离电压 | 250V DC（组间，1 分钟） |
| 功耗 | ≤ 15W（含变送器供电） |
| 安装方式 | 面板安装 / 导轨安装（DIN 43880） |
| MTBF | ≥ 180,000 小时 |
材质构成：
- 外壳：阻燃 PC，UL94 V-0
- 端子排：PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4，分组隔离
结构特征：
- 模块尺寸：200mm × 80mm × 160mm（W×H×D）
- 前面板：65 组 LED 分 4 区显示
- 底部端子排：8 组
- 顶部：双系统总线连接器
- 支持热插拔
工作原理：
采用 分组多路复用 + 流水线采样 技术。每组 16 通道配置独立的信号调理电路（电流通道用分流电阻 + 放大，电压通道用分压 + 缓冲，热电阻通道用恒流源激励 + 精密测量）。A/D 转换结果经数字滤波后上传至 CPU。
优势亮点：
- 65 通道 + 混合输入，AC 800M 中功能最全面的 AI 模块
- 一块模块替代传统 4 块 8 通道 AI + 2 块热电阻模块
- 分组隔离兼顾密度与安全
适用行业：
大型石化、大型电厂、大型冶金、全厂级 DCS
安装要求：
- 须使用双系统总线
- 辅助电源须冗余（每路 ≥ 10A）
- 上下保留 ≥ 80mm 散热空间
使用注意事项：
- 每通道最大供电电流 25mA
- 热电阻须用三线制接法
- 组态时须按分组配置隔离参数
