描述

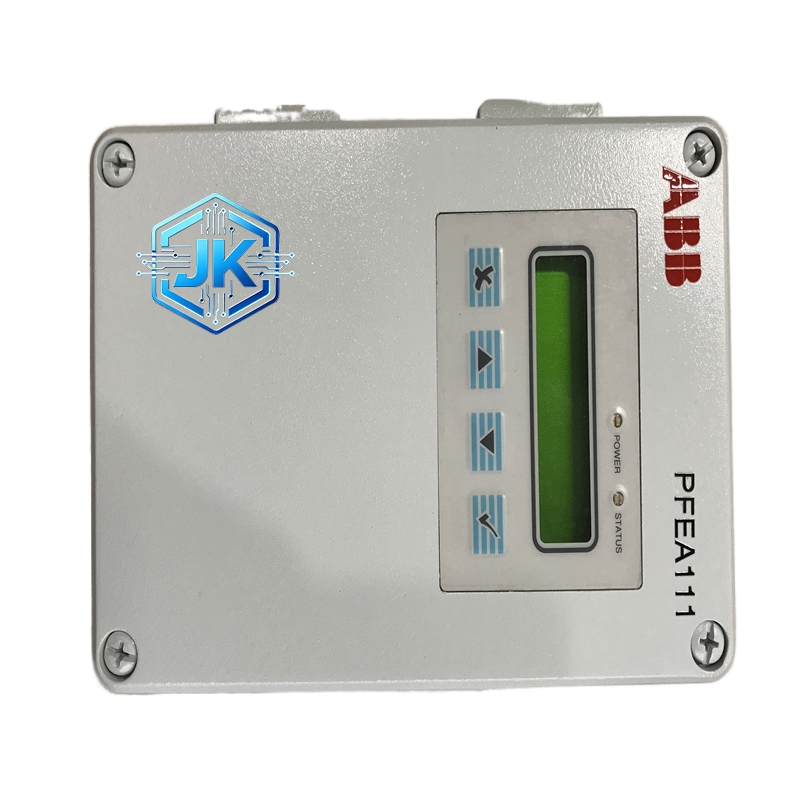

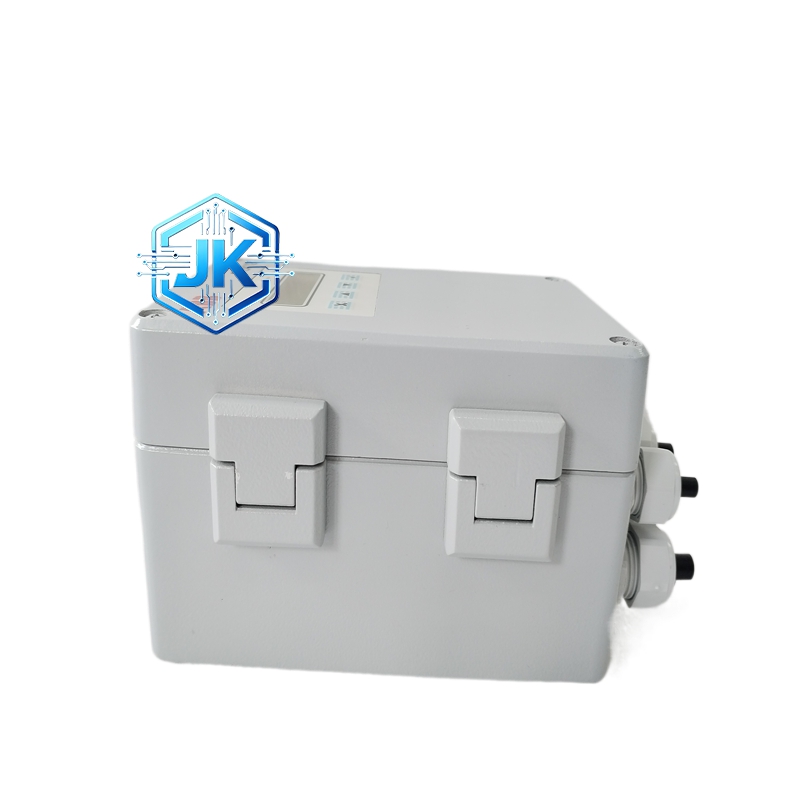

ABB AC 800M 系统 PFEA111-65 模拟量输入模块
技术规格：
- 产品型号： PFEA111-65
- 通道数量： 65 通道模拟量输入（AI）
- 输入信号类型： 4-20mA（两线制/四线制）/ 0-10V / 0-5V / 1-5V（通过组态配置）
- 分辨率： 16 位 A/D 转换器
- 测量精度： ±0.15% FS（满量程）
- 采样速率： 每通道 20ms（65 通道轮询采样，总周期 ≤ 1.3s）
- 通道间隔离： 通道间电气隔离 250V DC（分组隔离，每 16 通道一组）
- 冷端补偿（CJC）： 内置，精度 ±1°C
- 断线检测： 支持，4-20mA 信号低于 3.8mA 判定为断线
- 供电方式： 模块自供电（24V DC），两线制变送器由模块供电（最大 25mA/通道）
- 通信接口： AC 800M 系统总线（与 PCD CPU 通信）
- 适用标准： IEC 61131-3、IEC 61000-6-2
功能特点：
- 65 通道超高密度设计，单模块替代 8 块 8 通道模块，机柜空间节省 85% 以上
- 通道分组隔离设计（每 16 通道一组，组间 250V 隔离），兼顾高密度与安全性
- 内置 数字滤波，滤波时间常数 0.2s ~ 10s
- 前面板 LED 通道状态指示（分组显示）
- 支持 两线制变送器隔离供电
- 支持 信号开方处理（差压流量计专用）
性能参数：
| 参数项 | 数值 |
|---|---|
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -40°C ~ +70°C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 通道间隔离电压 | 250V DC（组间，1 分钟） |
| 对地隔离电压 | 250V DC（1 分钟） |
| 功耗 | ≤ 15W（含变送器供电） |
| 安装方式 | 面板安装 / 导轨安装（DIN 43880） |
| EMC 抗扰度 | IEC 61000-6-2 工业环境等级 |
| MTBF | ≥ 180,000 小时 |
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 前面板：阻燃 ABS + PMMA 指示窗
- 端子排：阻燃 PA66 + 黄铜镀镍
- 内部 PCB：6 层 FR-4，分组隔离设计
- A/D 转换器：16 位 Sigma-Delta 型
- 连接器：镀金弹簧触点
结构特征：
- 模块尺寸：200mm × 80mm × 160mm（W×H×D）（比 PFEA111-20 更大）
- 前面板：65 组 LED 分 4 区显示（每区约 16 通道）
- 底部端子排：分为 8 组，每组 8 通道（最后一组 1 通道）
- 顶部：双系统总线连接器（支持双总线冗余）
- 模块支持 热插拔
工作原理：
与 PFEA111-20 原理相同，但采用 分组多路复用 方式管理 65 通道。A/D 转换器通过高速多路复用器依次扫描各组通道，每组 16 通道同步采样后上传至 CPU。由于通道数量大，采用 流水线采样 技术确保总扫描周期控制在 1.3s 以内。
优势亮点：
- 65 通道单模块，AC 800M 系统中通道密度最高的 AI 模块
- 分组隔离设计在高密度与安全性之间取得最佳平衡
- 大幅减少 I/O 模块数量，简化系统架构与维护工作量
适用行业：
大型石化装置（千万吨级炼油）、大型电厂（600MW 以上）、大型冶金联合企业、全厂级 DCS 方案
安装要求：
- 安装于 AC 800M 控制柜内，须使用 双系统总线 以保证通信带宽
- 接线须使用 屏蔽双绞线，屏蔽层单端接地
- 辅助电源须使用 冗余 24V DC 电源模块（每路 ≥ 10A）
- 模块上下保留 ≥ 80mm 散热空间
使用注意事项：
- 每通道最大供电电流 25mA（低于 PFEA111-20 的 30mA），须注意变送器功耗
- 组态时须按 分组配置隔离参数，不可跨组混接
- 长期不使用的通道须短接处理
- 上电前须确认所有接线正确，反接将损坏分组隔离电路
