描述

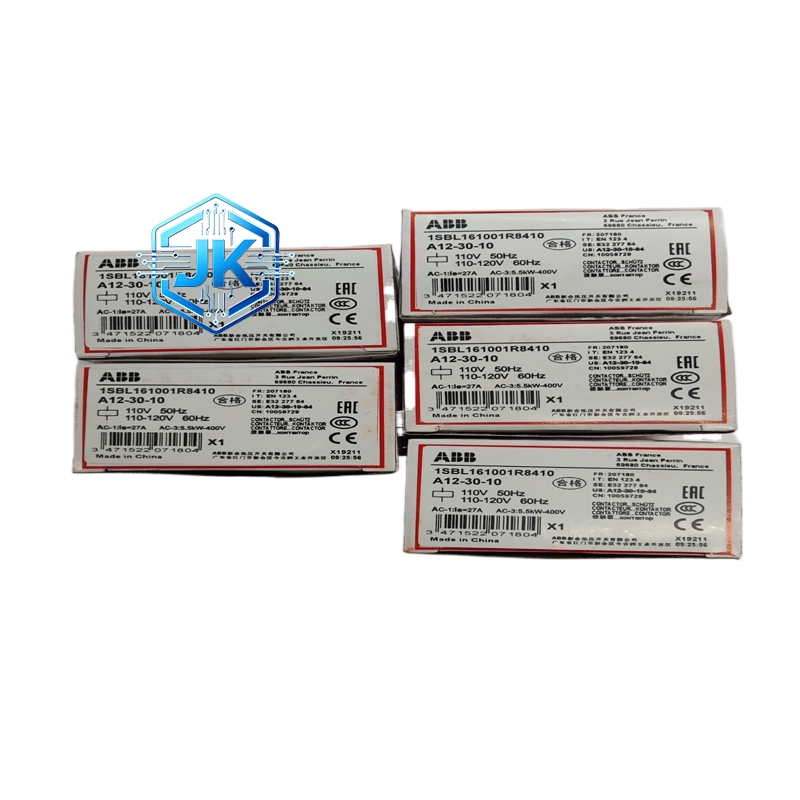

ABB A12-30-10-84 三极交流接触器
工作原理：线圈通电后产生电磁吸力，带动内部动铁芯动作，推动主触点闭合，接通主回路；线圈断电后电磁吸力消失，动铁芯在弹簧作用下复位，主触点断开，切断主回路；辅助触点同步动作，用于控制回路联锁、信号指示。
材质构成：高强度阻燃工程塑料外壳、银合金主触点、铜质导电回路、硅钢片铁芯、耐高温漆包线线圈、不锈钢弹簧、阻燃绝缘端子。
结构特征：标准导轨安装式紧凑型结构、正面主触点与辅助触点标识、顶部线圈接线端子、底部主回路接线端子、内置灭弧罩、防尘防振一体化设计、触点可视化窗口。
技术规格（性能参数）
- 型号：A12-30-10-84
- 极数：3 极（主触点 3NO）
- 辅助触点：1NO（常开）
- 额定工作电流（AC3）：11A
- 约定发热电流（Ith）：25A
- 额定绝缘电压（Ui）：690V AC
- 额定工作电压：600V AC
- 线圈电压：50Hz：110V AC；60Hz：110~120V AC
- 线圈功率：吸合 120VA，保持 12VA
- 机械寿命：1000 万次
- 电气寿命（AC3）：600 万次
- 工作温度：-25℃~+55℃
- 储存温度：-40℃~+70℃
- 防护等级：IP20（端子）
- 尺寸（宽 × 高 × 深）：44mm×74mm×74mm
- 重量：约 0.35kg
- 认证：CCC、UL、CSA、RoHS
功能特点
- 三极主触点设计，适配三相电机及动力负载
- 内置灭弧罩，有效熄灭电弧，延长触点寿命
- 低噪音运行，电磁兼容性好
- 触点抗熔焊能力强，适配频繁启停工况
- 支持导轨 / 面板两种安装方式
- 可搭配热过载继电器、辅助触点模块扩展功能
- 线圈电压范围宽，适配工业电网波动
优势亮点
- 工业级品质，机械寿命与电气寿命长
- 结构紧凑，节省控制柜安装空间
- 银合金触点，导电性能优异，不易氧化
- 耐高温设计，长期满载运行无过热现象
- 通用性强，适配 ABB 全系列电机控制组件
- 价格适中，性价比高，维护更换便捷
适用行业
工业自动化生产线、机床设备、水泵风机、暖通空调、照明系统、包装机械、纺织机械、食品加工设备、小型电机控制、动力回路通断控制。
安装要求
- 标准 35mm DIN 导轨水平安装，固定牢固
- 主回路接线采用铜芯线缆，端子扭矩 1.2~1.5N・m
- 线圈控制回路接线区分正负极，避免接反
- 多接触器并列安装间距≥15mm，保障散热
- 安装完成后手动测试触点通断，确认动作正常
使用注意事项
- 严禁超额定电流、额定电压运行
- 禁止在强腐蚀、高湿、粉尘环境无防护使用
- 避免外力撞击、挤压接触器外壳
- 定期检查触点烧蚀情况，及时更换
- 长期频繁启停工况搭配热过载继电器保护
- 长期停机状态下切断线圈供电，延长使用寿命
