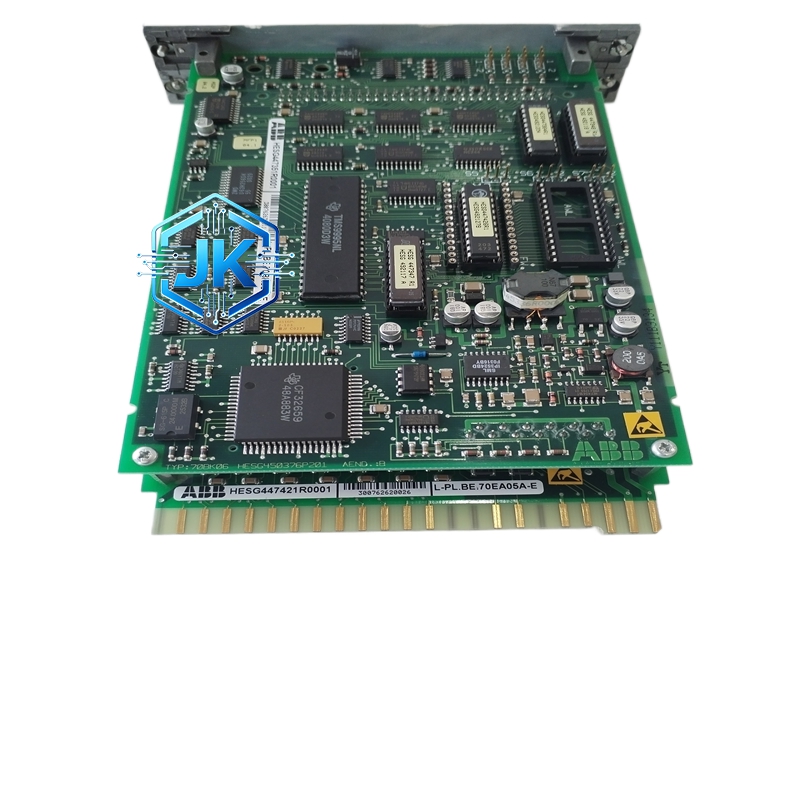

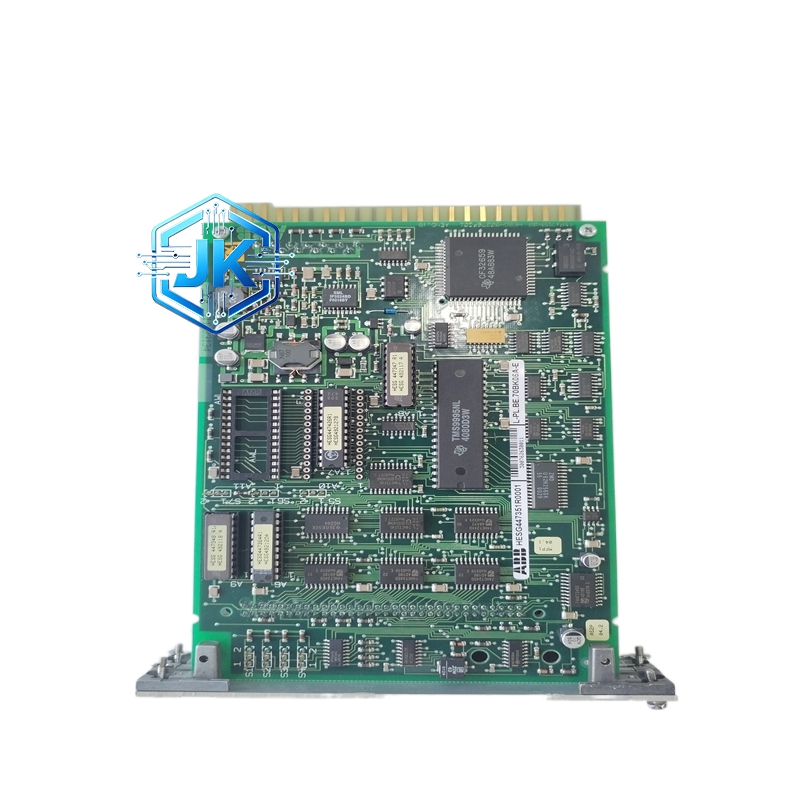

ABB 70EA05A-E 发电机组励磁电压调节模块
- 技术规格
- 内置输入通道总数：5 路集成式模拟量输入通道
- 支持输入信号：4-20mA、0-20mA、0-10V、1-5V 全量程工业标准信号
- 整体测量精准度：±0.08% 满量程
- 模数转换位数：16 位高速转换芯片
- 系统供电规格：外部 24VDC 稳压直流供电
- 整机静态功耗：额定功耗≤2.8W
- 全局数据刷新速率：整组 5 通道完成采集刷新≤18ms
- 正常工作温度区间：-10℃~+65℃
- 极限存储温度：-45℃~+90℃
- 通道电气隔离方式：光电隔离独立防护
- 接线端子防护等级：IP20 工业防护等级
- 系统对接方式：背板总线直连式通信对接
- 材质构成：外壳采用耐老化阻燃工程塑料，内部线路板采用高耐热 PCB 板材，接线端子采用耐磨阻燃绝缘基座搭配高导电铜质插针，内部运算芯片全部选用工业宽温级电子元件。

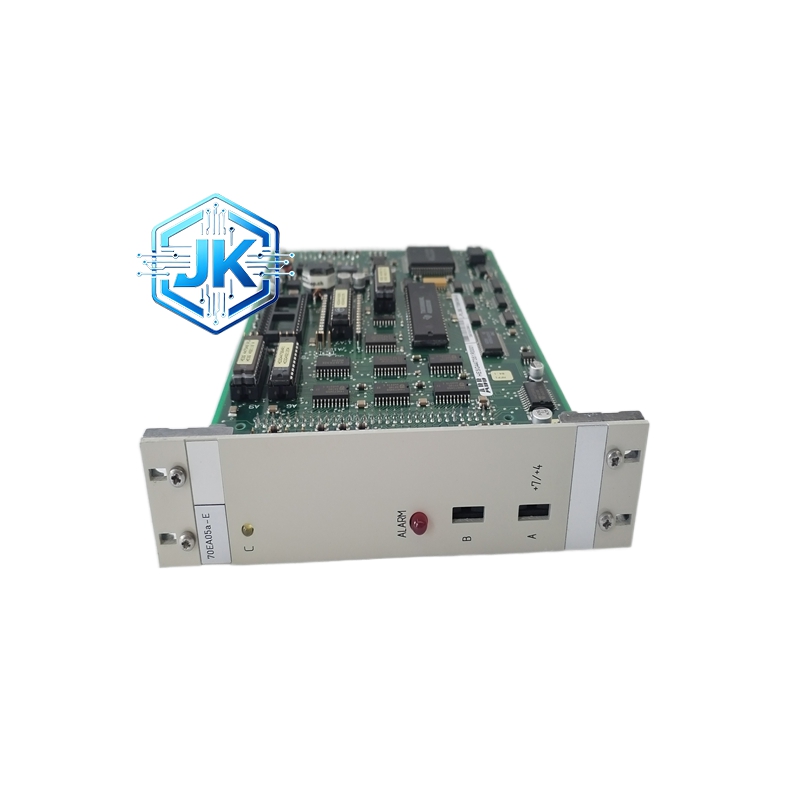

- 结构特征：标准模块化插拔式结构，适配系统标准背板插槽，正面设置电源指示灯、运行指示灯、故障报警指示灯，底部集成一体式分组接线端子排，内部各采集回路分区布局，散热风道内置化设计。
- 工作原理：现场各类工业模拟传感信号接入模块端子排后，经由独立信号调理电路完成阻抗匹配与信号稳压处理，通过光电隔离单元实现现场回路与控制系统电气隔离，再完成模数数字化转换，整合数据数据包后通过系统背板总线实时上传至系统主控处理器，完成全流程数据采集工作。
- 功能特点
- 五通道高密度集成设计，大幅节省控制柜内部安装空间
- 全通道光电电气隔离，彻底阻断现场故障电流回流损坏主控设备
- 内置智能故障自检程序，可精准定位故障通道与故障类型
- 支持在线无停机参数修改与量程切换配置
- 具备信号平滑滤波功能，稳定波动类现场采集数据
- 优势亮点：集成度高、性价比突出，适合大批量点位集中采集场景；电气隔离防护等级高，现场短路故障不会波及控制系统；数据传输同步性强，多通道采集数据时序统一；适配长期不间断 24 小时连续运行工况。
- 适用行业：火电电厂整套机组控制、化工连续化生产线、油气长输管道测控、冶金高炉自动化、城市大型水务调度系统。
- 型号系列：隶属于 ABB INFI90 系列过程控制采集模块，同系列覆盖单路、多路、防爆型、高温型全品类采集模块。
- 安装要求
- 匹配 ABB 系统专用标准背板插槽垂直对位插入，卡扣锁紧固定
- 动力电源线与模拟信号信号线分开布设，严禁同管铺设
- 所有模拟信号屏蔽线缆按照工业规范完成接地布设
- 模块上下位置预留通风空间，保障自然散热顺畅
- 严格按照设备标识定义完成线路对接，杜绝错接混用
- 使用注意事项
- 禁止接入超出模块额定耐压范围的异常电压信号
- 运行过程中禁止随意插拔模块，必须断电完成拆装操作
- 定期检查模块运行指示灯状态，及时排查异常工况
- 避免模块长期处于粉尘堆积、水汽直淋的恶劣环境内
- 系统程序配置参数与现场实际信号类型必须保持完全一致
