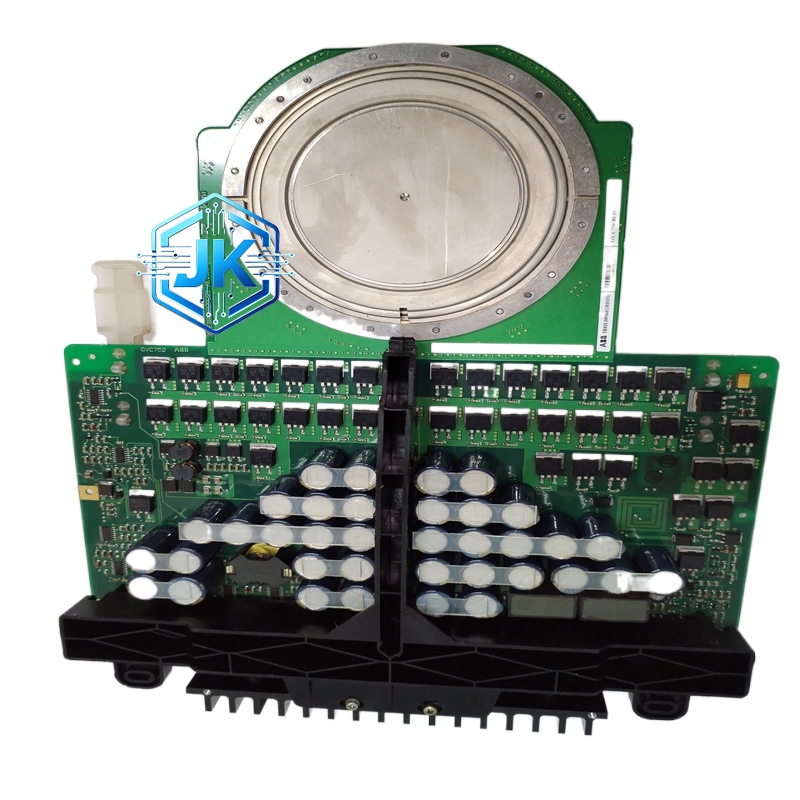

ABB 5SHY3545L0009 非对称型集成门极换向晶闸管（IGCT）功率模块
技术规格：
- 额定重复峰值断态电压（正向）：4500V
- 额定重复峰值反向断态电压：1800V（非对称特性）
- 额定通态平均电流：3500A
- 峰值正向电流：6000A
- 导通压降：≤2.8V
- 开关频率：最高 8kHz
- 工作温度范围：-40℃至 + 85℃
- 存储温度范围：-55℃至 + 125℃
- 绝缘耐压：≥5500V（模块对地）
- 冷却方式：强制水冷（标配）
- 防护等级：IP67
- 外形尺寸：480mm×280mm×280mm
- 重量：约 28kg
- 认证：CE、UL、RoHS、IEC 60700、API 670
功能特点：
- 高耐压大电流：4500V 正向耐压、3500A 额定电流，适配兆瓦级大功率设备。
- 非对称阻断优化：正向高耐压、反向低耐压，适配整流 / 逆变混合电路，降低系统成本。
- 极低通态损耗：优化芯片结构，导通损耗低，大功率工况下能耗低。
- 高浪涌耐受：可承受 60kA 浪涌电流，适配电网波动与冲击负载。
- IP67 防护等级：全密封设计，防尘、防水、防油污，适配恶劣工业环境。
材质构成：
- 芯片材质：高纯度单晶硅（非对称 N 型缓冲层结构）
- 封装材质：耐高温环氧树脂、陶瓷绝缘层、无氧铜电极、铝合金水冷散热基板
- 壳体材质：阻燃工程塑料 + 金属加固框架（全密封 IP67 防护）
结构特征：
- 非对称压接式结构：正向高压、反向低压芯片集成，适配双向电能转换。
- 集成门极驱动与保护：内置门极控制、故障检测与保护电路，光纤接口隔离控制。
- 大截面功率端子：适配大电流母线连接，降低接触电阻。
- 水冷集成通道：模块内置水冷散热通道，直接贴合芯片，散热效率高。
工作原理：基于非对称 IGCT 技术，正向高阻断电压、反向低阻断电压，融合 GTO 与 IGBT 优势，通过门极换流实现快速开通 / 关断，完成兆瓦级电能转换，适用于大型变频驱动、高压直流输电、柔性交流输电系统。
优势亮点：
- 高耐压大电流，适配重工业兆瓦级传动设备。
- 非对称特性优化系统设计，降低成本。
- IP67 全密封防护，适配潮湿、油污、粉尘恶劣环境。
- 水冷高效散热，支持长时间满负荷运行，稳定性强。
适用行业：电力、冶金（轧机驱动）、矿山（提升机）、船舶（推进系统）、新能源（风电 / 光伏并网）。
安装要求：
- 采用螺栓固定安装，安装平面平整度≤0.1mm，承重≥50kg。
- 功率端子连接扭矩 30-35N・m，确保接触良好，降低发热。
- 水冷系统适配：水压 0.4-0.6MPa，水温≤35℃，流量≥10L/min。
- 环境温度 – 20℃至 + 60℃，湿度 5%-95% RH，无凝露、无腐蚀性气体。
使用注意事项：
- 严禁超压、超流运行，避免模块烧毁。
- 开关频率不超过 8kHz，防止过热损坏。
- 定期检查水冷系统压力、流量、水温，防止漏水、堵塞。
- 维护时断电放电，严禁带电操作。
- 避免剧烈振动与冲击，轻拿轻放。
