描述

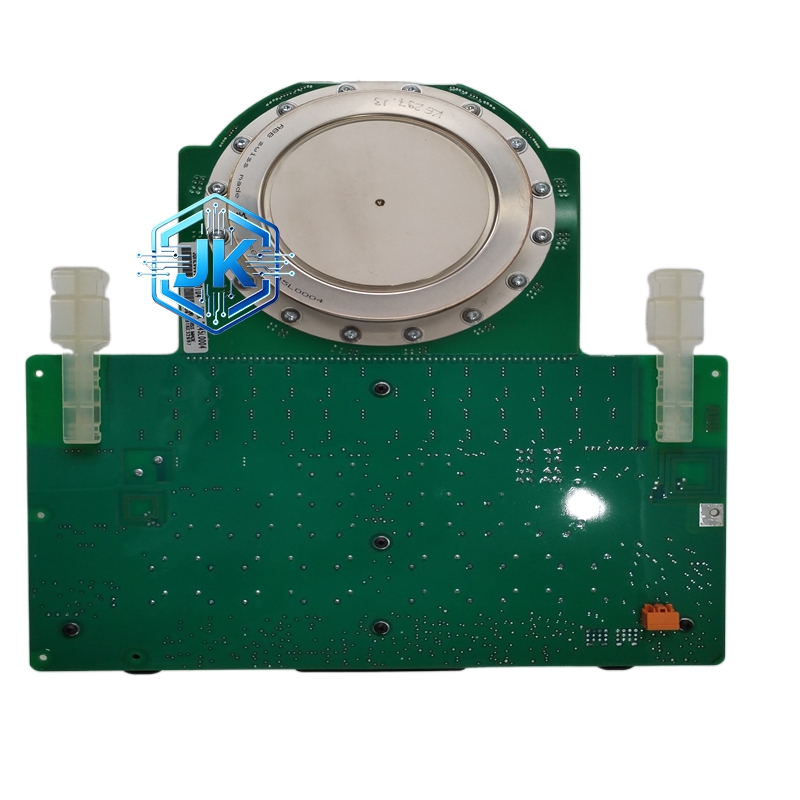

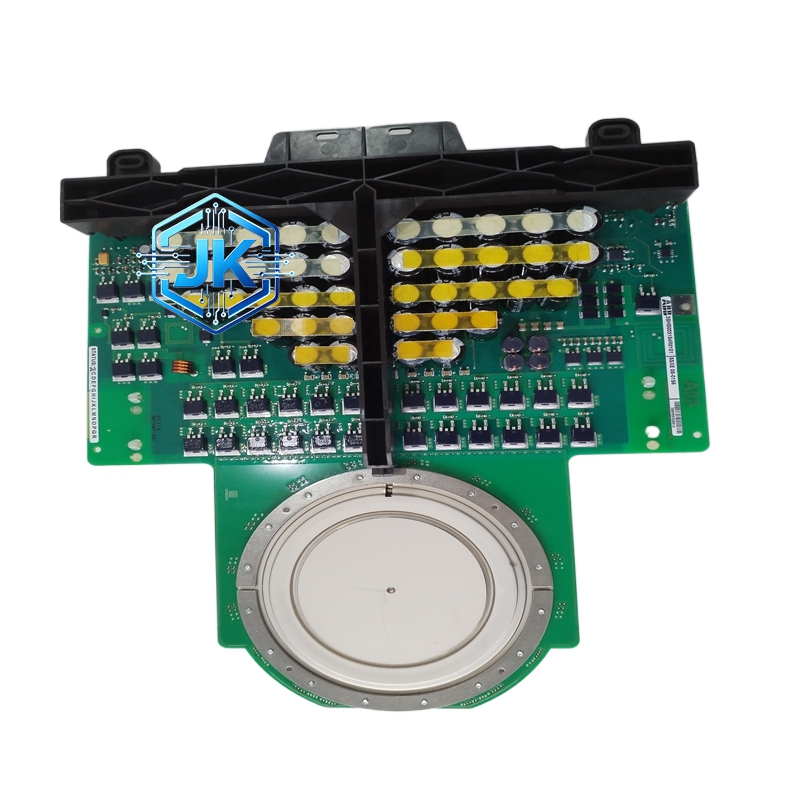

ABB 5SHY2645L0004 非对称型集成门极换向晶闸管（IGCT）功率模块
技术规格：
- 额定重复峰值断态电压（正向）：2600V
- 额定重复峰值反向断态电压：1200V（非对称特性）
- 额定通态平均电流：2645A
- 峰值正向电流：4000A
- 导通压降：≤2.6V
- 开关频率：最高 10kHz
- 工作温度范围：-40℃至 + 85℃
- 存储温度范围：-55℃至 + 125℃
- 绝缘耐压：≥4500V（模块对地）
- 冷却方式：自然冷却 / 强制风冷
- 防护等级：IP20
- 外形尺寸：450mm×260mm×260mm
- 重量：约 25kg
- 认证：CE、UL、RoHS、IEC 60700
功能特点：
- 非对称阻断特性：正向高耐压、反向低耐压，适配整流 / 逆变混合电路，优化系统设计。
- 低通态损耗：优化芯片结构，导通损耗低，系统效率高。
- 快速开关能力：短关断时间，适配高频变频与动态负载控制。
- 压接式坚固封装：无焊接点，热阻低、抗振动、抗热疲劳，寿命长。
- 集成门极驱动：内置门极控制与保护，简化外围电路。
材质构成：
- 芯片材质：高纯度单晶硅（非对称 N 型缓冲层结构）
- 封装材质：耐高温环氧树脂、陶瓷绝缘层、无氧铜电极、铝合金散热基板
- 壳体材质：阻燃工程塑料 + 金属加固框架
结构特征：
- 非对称压接集成结构：正向高压芯片、反向低压芯片集成，适配双向电能转换。
- 集成门极驱动与保护：内置门极控制、故障检测与保护电路，光纤接口隔离控制。
- 功率端子不对称布局：适配整流桥 / 逆变桥混合连接，安装便捷。
- 模块化设计：支持多模块串联 / 并联，适配大功率系统扩容。
工作原理：基于非对称 IGCT 技术，正向高阻断电压、反向低阻断电压，融合 GTO 与 IGBT 优势，通过门极换流实现快速开通 / 关断，适配整流、逆变、变频等混合电力变换场景。
优势亮点：
- 非对称特性适配混合电路，简化系统架构，降低成本。
- 低损耗高效转换，节约能耗，运行成本低。
- 快速开关响应，适配高频变频与动态负载。
- 压接式封装，抗振动、抗疲劳，寿命长。
适用行业：电力、油气、化工、冶金、矿山、轨道交通、新能源。
安装要求：
- 采用 DIN 导轨或螺栓固定，安装平面平整度≤0.1mm。
- 功率端子连接扭矩 25-30N・m，确保接触良好。
- 冷却系统适配：风冷型保证风道通畅，风速≥2m/s。
- 环境温度 0-40℃，湿度 5%-70% RH，无凝露、无腐蚀气体。
使用注意事项：
- 严禁超压、超流运行，避免模块烧毁。
- 开关频率不超过 10kHz，防止过热损坏。
- 定期清理散热通道灰尘，保证散热效果。
- 维护时断电放电，严禁带电操作。
- 避免剧烈振动与冲击，轻拿轻放。
