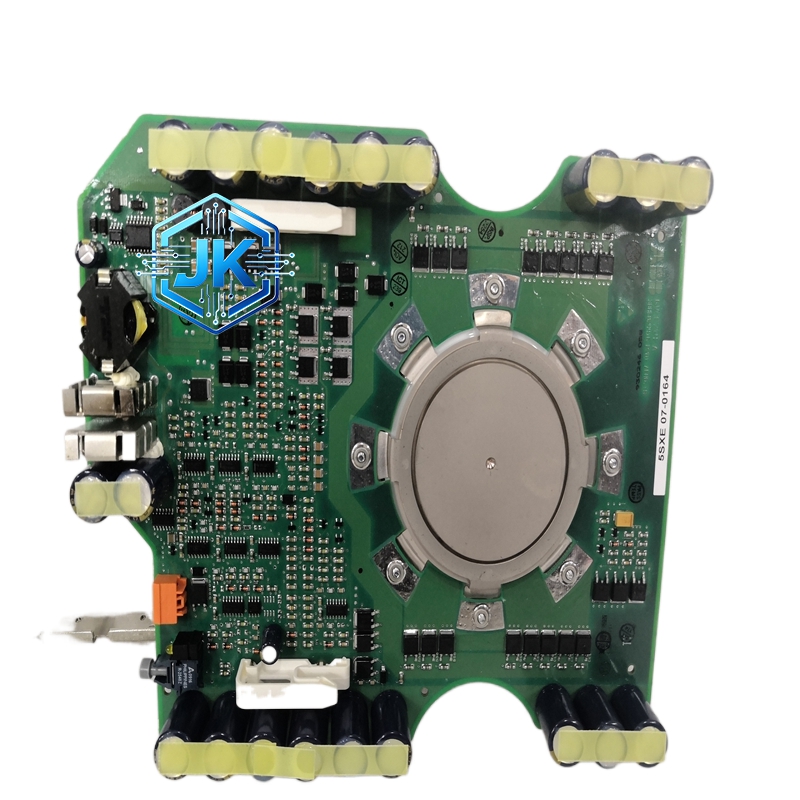

ABB 5SHX1060H0003 IGCT 集成门极换流晶闸管模块
技术规格：
- 产品类型：IGCT 集成门极换流晶闸管模块
- 额定电压：4500V（反向重复峰值电压 VDRM）
- 额定电流：1400A（平均电流 ITAV）
- 浪涌电流：10kA（10ms）向导
- 导通压降：≤2.5V（额定电流下）
- 开通时间：≤3μs
- 关断时间：≤5μs
- 工作温度：-40℃～+85℃（结温）
- 存储温度：-55℃～+125℃
- 冷却方式：水冷 / 风冷
- 尺寸：200mm×75mm×45mm
- 重量：0.35kg
- 认证标准：CE、UL、RoHS、IEC 61000-6-2
功能特点：
- 高耐压大电流处理：4500V 高耐压、1400A 大电流，适配中高压大功率场景
- 高速低损耗开关：开通≤3μs、关断≤5μs，开关损耗低，系统效率≥98%
- 低导通压降节能：≤2.5V 导通压降，减少发热，降低能耗
- 多重保护可靠运行：内置过流、过压、过热保护，故障自动关断
- 模块化设计易集成：标准封装，支持串并联扩容，适配各类中高压变流器
材质构成：
- 芯片：硅基 IGCT 晶圆
- 封装：环氧树脂 + 陶瓷
- 端子：镀银铜
- 散热基板：铜
结构特征：
- 平板式模块封装，双面散热
- 主功率端子 + 门极驱动端子分离
- 内置温度传感器、电流传感器
工作原理：通过门极信号控制晶闸管导通 / 关断，实现高压大电流的精准开关控制，完成电能转换与功率调节。
优势亮点：IGCT 技术融合 IGBT 与 GTO 优势，兼顾高速、高压、低损耗，中高压大功率变流器首选。
适用行业：电力传输、新能源（风电 / 光伏）、冶金、矿山、轨道交通、工业传动
安装要求：
- 水冷安装，接触面涂导热硅脂
- 功率端子扭矩符合标准（≤15N・m）
- 门极驱动线采用屏蔽双绞线，远离功率线
使用注意事项：
- 禁止超压、超流运行
- 水冷系统需去离子水，防止结垢
- 定期检查冷却水路，避免堵塞
