描述

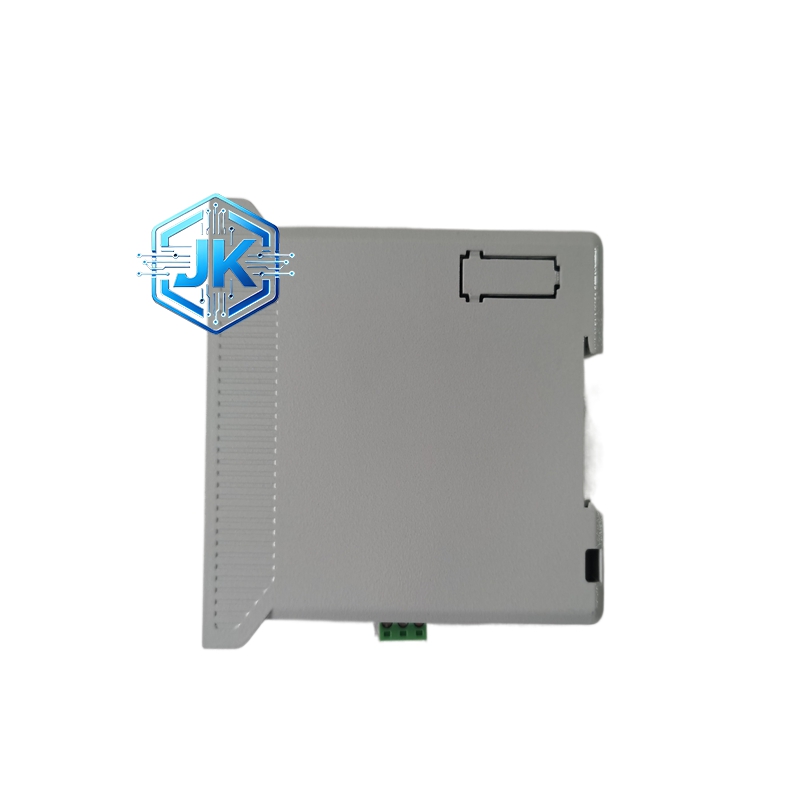

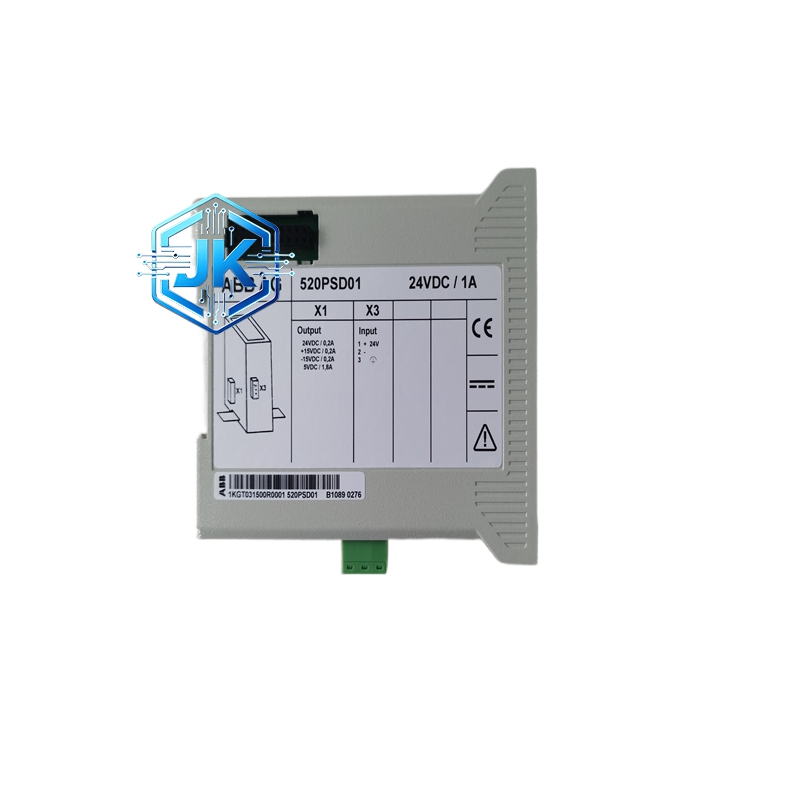

ABB 520PSD01 系统专用电源供给模块
工作原理
外部接入工业交流市电 / 宽范围直流电进入模块内部；经整流滤波电路完成交流电转直流电转换；通过高频逆变电路升压 / 降压调节；再经精密稳压调控电路完成电压精准稳压输出；内置多路电源分配电路将稳定电压分流供给系统不同功能模块；同时实时监测输出电流、电压、温度；出现过载 / 过流 / 短路 / 反极性异常工况立即启动保护机制切断输出电源；具备上电缓启动功能，避免瞬间电流冲击损坏后端设备；支持输入‑输出电气隔离，杜绝地环流干扰。
材质构成
- 功率变换基板：高耐流工业级板材，耐高温、耐大电流、绝缘性强
- 功率变压器：高导磁矽钢片材质，低损耗、高效率、发热少
- 散热部件：铝合金高效散热鳍片，散热快、保障稳定运行
- 外壳：阻燃绝缘防护壳体，防尘、防振、抗干扰、绝缘安全
- 电解电容：工业长寿命耐温电容，耐高温、寿命长、纹波小
- 端子：加厚黄铜镀银端子，导电优良、抗氧化、扭矩稳定
结构特征
- 标准19 英寸标准机架 / DIN 导轨一体式结构，安装灵活
- 正面电源正常、故障告警双 LED 指示灯，状态清晰直观

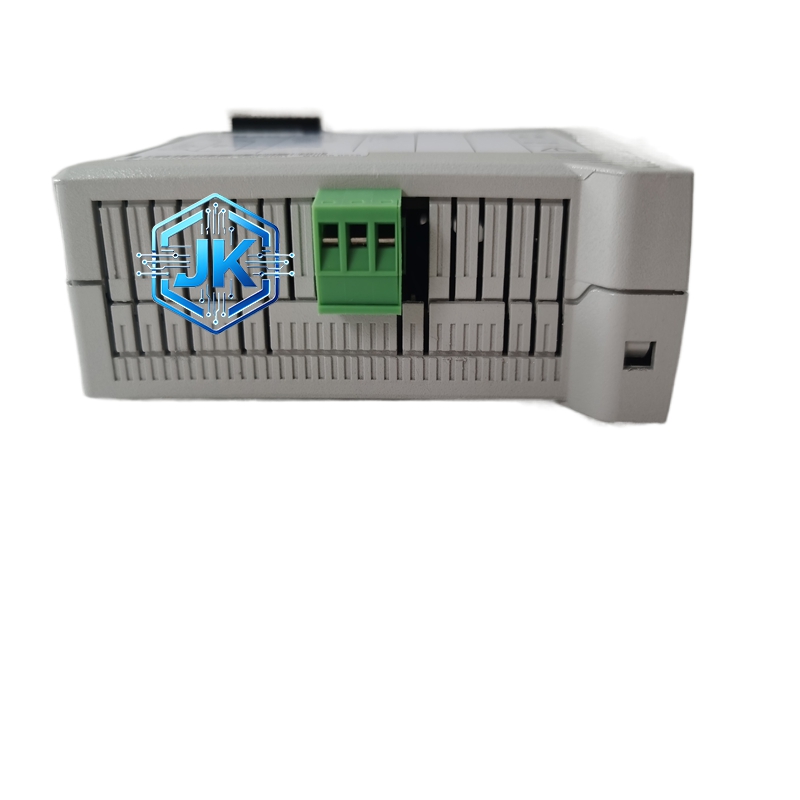

- 底部多路直流电源输出端子，分区清晰、接线便捷
- 侧边自然对流散热通风口，保障散热、无风扇静音
- 一体化集成过载、过压、过流、短路、反极性多重防护结构
- 内部输入‑输出电气隔离设计，隔离强度≥1500V AC
技术规格（性能参数）
- 输入电压范围：DC24V±20% 或 48–250V DC（宽范围适配）
- 输出电压：DC24V（I/O 接口）、5V（系统逻辑）、±15V（模拟电路）
- 额定输出电流：DC24V@0.2A；5V@0.5A；±15V@1A
- 输出稳定精度：≤±1%（满载 / 半载）
- 电源转换效率：≥85%
- 纹波噪声：≤50mV（峰峰值）
- 输入‑输出隔离强度：1500V AC 1 分钟
- 保护功能：过压、过流、短路、反极性、过热多重自动保护
- 散热方式：自然风冷，无风扇静音散热
- 工作温度：‑40℃~+70℃（工业级宽温）
- 储存温度：‑40℃~+85℃
- 防护等级：IP20（机柜内部安装）
- 尺寸（宽 × 高 × 深）：35mm×98mm×117mm
- 重量：0.14kg
- 认证：CE、UL、RoHS
功能特点
- 多路独立输出（24V/5V/±15V），适配系统不同模块供电需求
- 输入电压宽范围自适应（48–250V DC），适配工业现场电压波动工况
- 电子限流 + 短路自动切断，故障排除后自动恢复，保护后端设备
- 上电缓启动功能，避免瞬间冲击电流损坏敏感电子元件
- 输入‑输出电气隔离，杜绝地环流与共模干扰，保障信号稳定
- 无风扇散热设计，零噪音、零磨损、免维护、寿命长
- 电源状态实时上传系统，支持远程监控与故障预警
优势亮点
- 输出波纹极小（≤50mV），杜绝杂波干扰系统精密模块运行
- 宽温域稳定运行（‑40℃~+70℃），适配恶劣工业现场环境
- 体积紧凑（35mm 宽），节省机柜安装空间、提升集成度
- 长期运行参数无衰减，使用寿命长、免频繁维护
- 与 RTU520 系统无缝兼容，即插即用、兼容性 100%
- 多重防护 + 隔离设计，极端工况下保护系统安全稳定
适用行业
ABB RTU520 系列远程终端单元配套供电、工业控制柜集中直流供电、现场远程控制柜模块供电、电力自动化、油气输送、水处理、市政工程、冶金、水泥等场景。
安装要求
- 标准35mm DIN 导轨 / 19 英寸机架水平安装，通风良好区域
- 输入侧配备独立空气开关（1–2A），提供过载保护
- 输出直流供电线路线径≥1.5mm²，匹配额定载流需求，避免过热
- 电源模块与 ** 大功率发热设备（变频器、变压器）** 保持≥30cm 安全距离
- 安装完成后核对输出电压数值无误，再接入负载，防止电压异常损坏设备
