描述

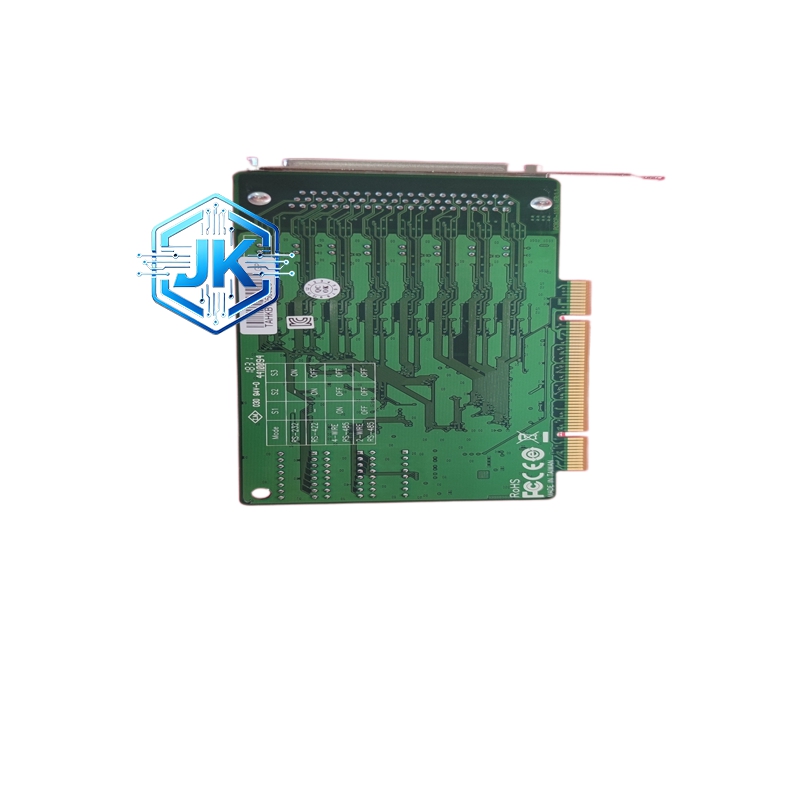

ABB 3BUS208800-001 Advant Controller 31 RS485 串行通信卡
技术规格：
- 产品类型：RS485 半双工串行通信卡
- 适配系统：ABB Advant Controller 31、Advant OCS DCS
- 通信协议：Modbus RTU、自定义 ASCII 协议
- 波特率范围：1200bps～115.2kbps（可编程）
- 网络拓扑：总线型，支持 32 个节点（最大）
- 电气隔离：2500V AC（输入 / 输出与背板隔离）
- 接口类型：9 针 D 型连接器（RS485 A/B 线）
- 工作电压：24V DC（±10%）
- 功耗：≤2W
- 工作温度：-40℃～+85℃
- 防护等级：IP20（机柜内安装）
- 尺寸：88mm×33mm×20mm
- 重量：100g
- 状态指示：LED 指示灯（电源、发送、接收、故障）
- 认证标准：CE、UL、RoHS
功能特点：
- 高速可靠通信：最高 115.2kbps 波特率，满足大数据量实时交互需求
- 强电气隔离抗干扰：2500V AC 隔离，彻底消除地电位差干扰，适配恶劣工业环境
- 多协议兼容：原生支持 Modbus RTU，可自定义 ASCII 协议，适配多品牌第三方设备
- 即插即用集成：标准背板插槽安装，无需额外配置，自动识别硬件
- 故障自诊断：LED 状态指示灯实时显示通信状态，故障快速定位
材质构成：
- 电路板：阻燃 FR-4 玻纤板
- 连接器：金属外壳 + 镀金触点
- 外壳：工程塑料
结构特征：
- 标准 PCIe 半长卡设计
- 金手指背板连接，前端 D 型接口
- 板载隔离变压器、防雷保护电路
工作原理：接收控制器并行数据，转换为 RS485 差分信号发送至总线；同时接收总线差分信号，转换为并行数据上传控制器，实现双向数据交互。
优势亮点：2500V 高隔离 + 115.2kbps 高速率，兼顾抗干扰与传输效率，DCS 系统通信扩展首选。
适用行业：电力、化工、油气、冶金、水处理、建材
安装要求：
- 安装于 DCS 机柜标准背板插槽
- 远离强电磁干扰源（变频器、电机）
- 通信总线终端匹配电阻 120Ω（两端）
使用注意事项：
- 禁止带电插拔通信卡
- 总线长度≤1200 米（9600bps 以下）
- 节点地址唯一，避免冲突
