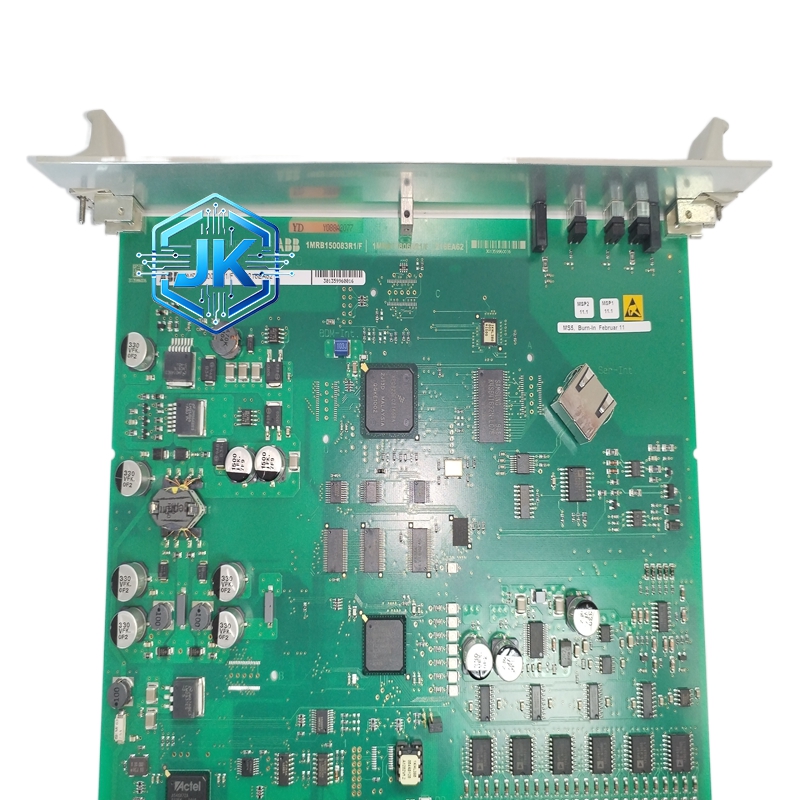

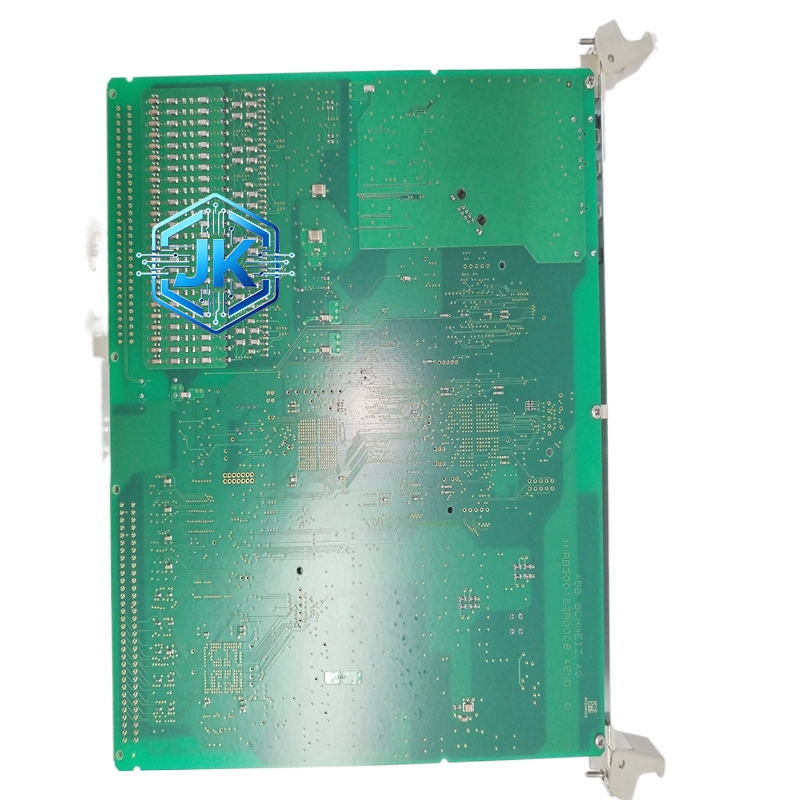

ABB 216EA62 模拟量输出模块
工作原理
主控数字指令经背板总线进入模块，由微处理器运算后通过 D/A 转换器生成标准模拟信号，经功率放大、滤波、电气隔离后输出至现场负载；内置闭环反馈校准，实时修正输出误差，保证精度稳定。
材质构成
- 基板：阻燃工业级玻纤板
- 输出元件：高精度 D/A 芯片、功率运放
- 外壳：阻燃耐冲击工程塑料
- 端子：加厚黄铜镀银抗氧化
- 屏蔽层：纯铜箔，抗 EMI
结构特征
- 标准 DIN 导轨插装结构

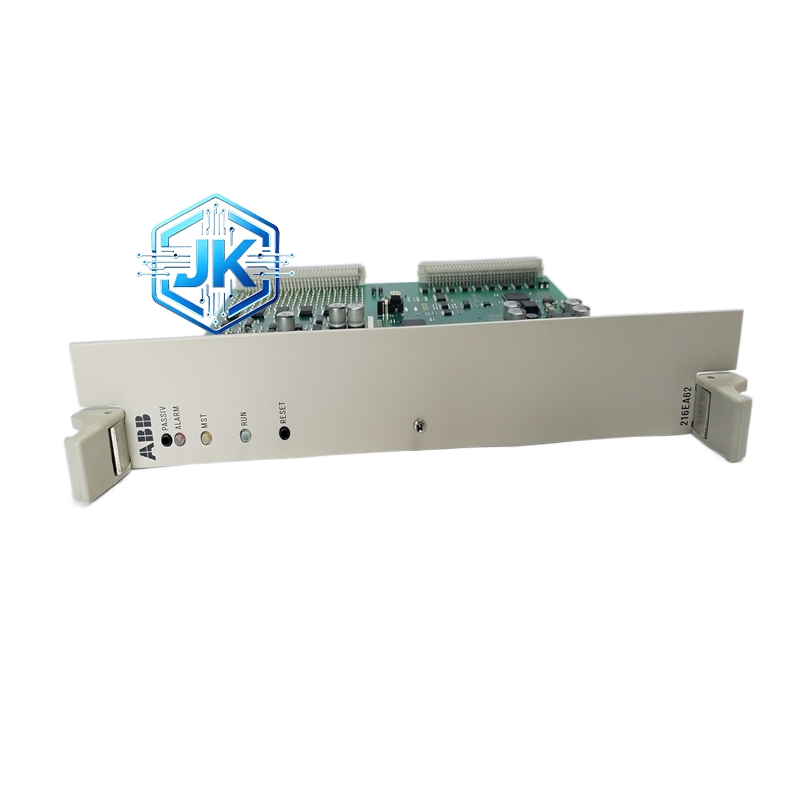

- 正面运行 / 故障 LED 指示灯
- 下部独立分区输出端子排
- 背部金手指总线接口
- 输出回路与通讯回路物理隔离
技术规格（性能参数）
- 通道数量：4 路模拟输出
- 输出信号：4–20mA、0–10V（软件可配置）
- 精度：≤±0.1%FS
- 分辨率：12 位 / 16 位
- 负载能力：电流输出 ≤750Ω；电压输出 ≥10kΩ
- 隔离耐压：1500V AC/DC
- 响应时间：≤8ms
- 供电：24V DC ±10%
- 功耗：≤5W
- 工作温度：‑20°C 至 +60°C
- 防护等级：IP20
- 尺寸：80mm×48mm×23mm
- 重量：约 150g
功能特点
- 输出短路、过流、过压硬件保护
- 多通道输出同步性高，无相位差
- 内置输出平滑滤波，抑制波动
- 支持热插拔、在线配置参数
- 适配 ABB AC800F、REG216、S800 等系统
优势亮点
- 输出稳定无漂移，长期免校准
- 驱动能力强，适配远距离负载
- 高低温精度恒定，适应恶劣工况
- 体积小、密度高，节省柜内空间
- 原装 ABB 品质，故障率极低
适用行业
电力、化工、油气、暖通、造纸、制药、轻工制造等需要连续调节的工业场景。
安装要求
- 水平安装于 35mm DIN 导轨
- 输出线缆采用屏蔽双绞线，远离动力线
- 预留散热空间，避免紧贴发热元件
- 多模块并排间距 ≥20mm
- 安装后逐通道校验输出精度
使用注意事项
- 严禁超负载电阻连接设备
- 禁止潮湿凝露环境通电
- 避免外力撞击、挤压壳体
- 系统程序修改后重新校验输出
- 长期停机切断供电
