描述

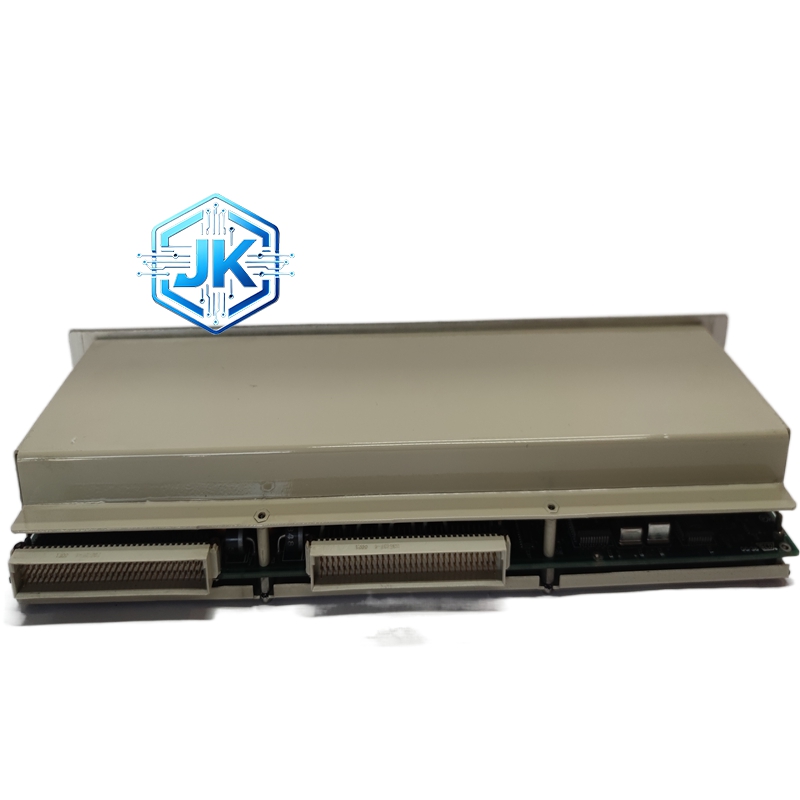

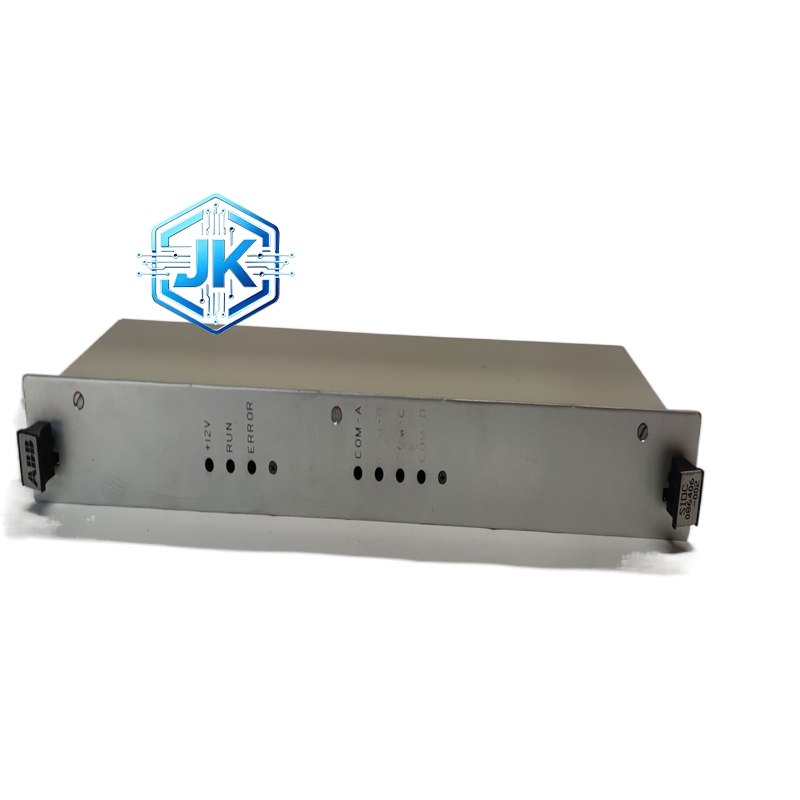

ABB 086388-001 线性步进电机控制模块
工作原理：控制系统下发脉冲指令至模块，内部驱动电路将脉冲信号放大、细分，转化为步进电机绕组驱动电流，通过电磁感应原理驱动电机动子做线性运动；细分电路优化电流波形，减少运动抖动，精准控制位移、速度与加速度，实现闭环精准定位。
材质构成：高强度铝合金散热壳体、工业级驱动芯片、耐高温阻燃 PCB 基板、镀金接线端子、耐磨绝缘轴承、耐老化密封胶条、高导磁铁芯。
结构特征：紧凑型壁挂式一体化结构、全密闭防尘防水设计、正面运行 / 故障 LED 指示灯、侧边接线端子排、内置散热鳍片、分体式驱动与控制电路布局、安装支架预留固定孔位。
技术规格（性能参数）
- 额定工作电压：DC24V±20%
- 额定输出电流：5A / 相
- 最大步进速度：1000mm/s
- 保持扭矩：10Nm
- 步进精度：0.01mm
- 脉冲频率范围：0.5kHz~20kHz
- 细分倍数：16~256 倍可调
- 工作温度：-20℃~+60℃
- 储存温度：-40℃~+85℃
- 防护等级：IP65
- 尺寸（长 × 宽 × 高）：150mm×80mm×50mm
- 重量：约 1.2kg
- 绝缘电阻：≥50MΩ（500V DC）
- 加速度：10m/s²
功能特点
- 高精度细分控制，运动平稳无抖动，低噪音运行
- 支持位置、速度、加速度多模式精准控制
- 内置过流、过压、过热、堵转多重保护
- 脉冲信号滤波处理，抗干扰能力强
- 支持正反转运动切换，启停响应迅速
- 适配 NPN/PNP 脉冲信号输入，兼容性广
- 具备故障报警输出功能，便于系统联动保护
优势亮点
- 重复定位精度高，满足微米级精密运动需求
- 宽电压适配，工业现场电压波动工况稳定运行
- 全密闭防护，可直接应用于粉尘、潮湿工业现场
- 散热性能优异，长时间满载运行无过热现象
- 安装灵活，壁挂 / 支架安装均可，适配狭小空间
- 免日常维护，一次安装长期稳定运行
适用行业
包装机械、印刷机械、食品加工机械、纺织机械、数控机床、激光切割机、点胶机、自动化生产线、精密定位设备、机器人运动控制等需要精准直线运动控制的场景。
安装要求
- 固定安装牢固，避免设备震动造成接线松动
- 安装位置远离强磁场、强干扰设备，防止信号异常
- 电机连接线采用屏蔽线，单独敷设，远离动力线缆
- 多台模块并列安装间距≥30mm，保障散热空间
- 安装完成后进行运动轨迹校准，确认定位精度
使用注意事项
- 不可超出额定电压、额定电流范围运行
- 禁止长期浸泡在积水、油污、腐蚀环境中
- 避免外力大力挤压、磕碰模块壳体
- 运动偏差时优先检查脉冲信号与接线状态
- 严禁私自拆解模块，破坏内部驱动电路
- 长期停机状态下切断供电，延长使用寿命
