描述

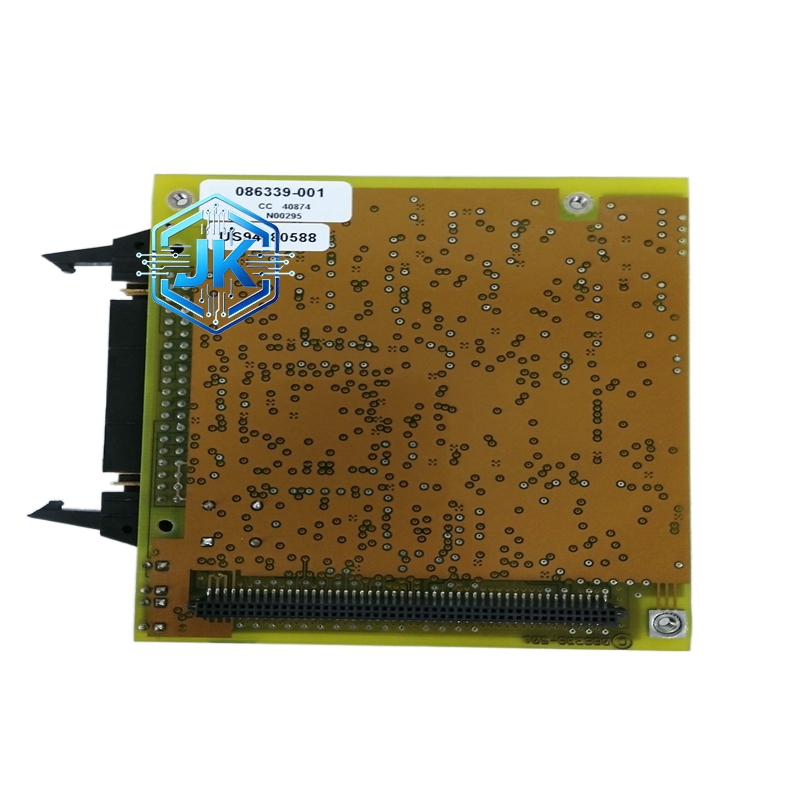

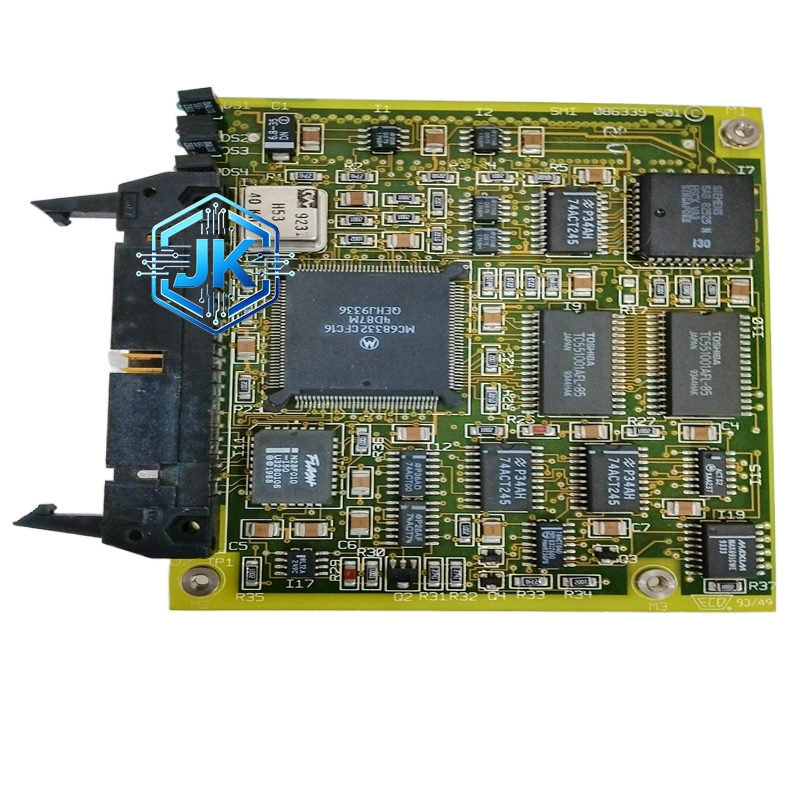

ABB 086339-001 AI810 8 通道模拟量输入模块（旧料号）
技术规格：
通道数量：8 通道
输入信号类型：4-20mA DC / 0-10V DC / 0-5V DC（每通道软件独立配置）
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
分辨率：16 位（65536 级）
精度：满量程的 ±0.05%
更新速率：100ms（所有通道同时刷新）
隔离方式：通道间相互隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
每通道独立配置信号类型，无需跳线或拨码开关
具备断线检测功能，输入回路开路时自动报警
支持在线校准，无需断电即可调整零点和满度
内置 16 位 ADC，采样精度远高于 12 位模块
前面板 8 组 LED 指示灯，每通道一组
支持 HART 协议（4-20mA 通道）
应用场景：
电厂锅炉汽包水位采集（三取中配置）
化工反应釜温度多点采集
水处理系统 pH 值和溶解氧采集
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
内部电路板为 FR-4 玻纤板，沉金工艺
接线端子为磷铜镀镍弹簧式 Push-in 端子
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
底部 IM 总线连接器（56 针）
背部为 4 排接线端子
工作原理：
现场 4-20mA 或 0-10V 信号经屏蔽电缆进入端子，通过多路模拟开关依次选通，送入 16 位 ADC 进行采样。ADC 将模拟量转换为 0-65535 的数字量，经数字滤波后通过 IM 总线上传控制器。断线检测电路持续监测输入回路阻抗，当阻抗超过阈值时判定为断线并报警。
安装要求：
模拟量电缆使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
电流信号和电压信号必须分别使用不同的端子排
模块与变频器之间电缆间距大于 30cm
使用注意事项：
首次上电前必须在 Control Builder 中配置每通道的量程和工程单位
严禁将外部电源直接加到输入端子上
定期使用标准信号源校验每个通道的精度
