描述

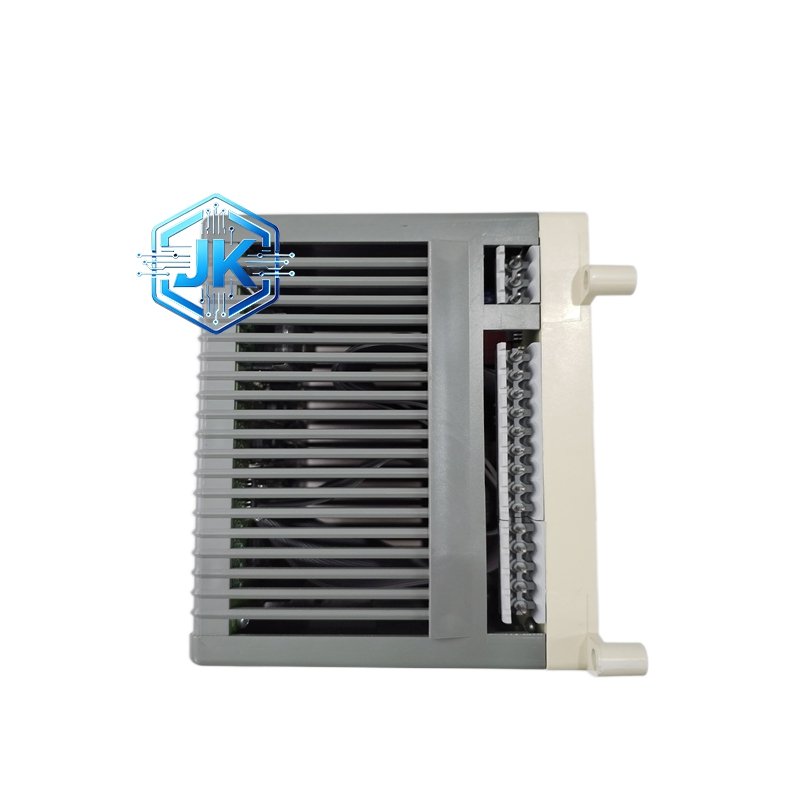

ABB 07AI91E 8 通道扩展型高精度模拟输入模块
技术规格：

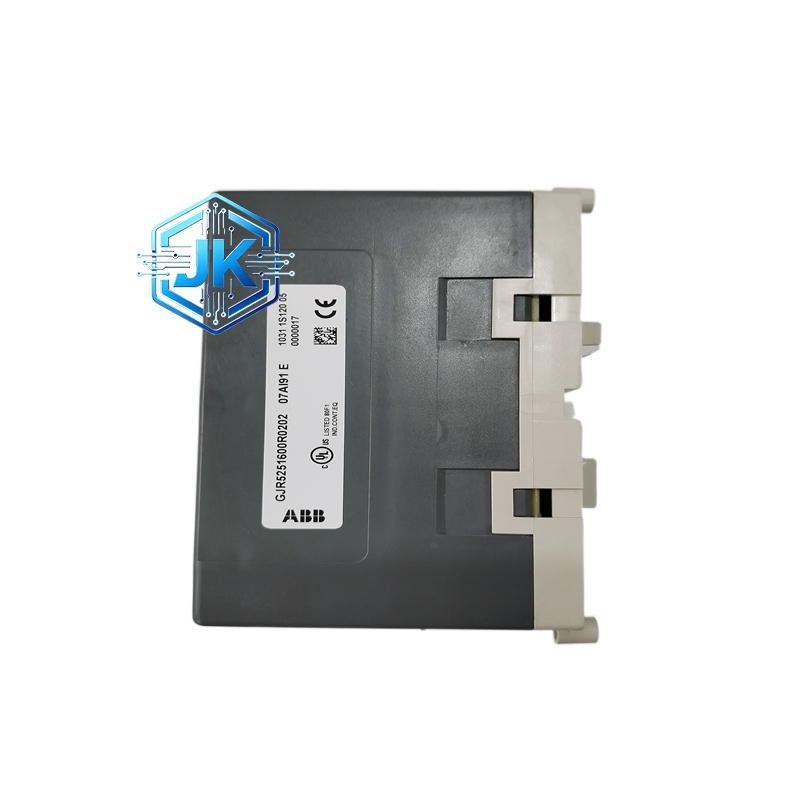

- 产品型号：07AI91E（部件号：GJR5251600R0278）
- 通道数量：8 路独立模拟输入（单端 / 差分可配置）
- 输入信号类型：
- 电压：±10V、0-10V、0-5V、±50mV、±500mV
- 电流：±20mA、4-20mA
- 热电偶：J、K、T、E、N、R、S、B 型
- 热电阻：Pt100、Pt500、Ni100、Cu100
- 分辨率：16 位（等效 0.0015% 满量程）
- 测量精度：±0.05% 满量程（25℃，增强型精度）
- 输入阻抗：电压≥2MΩ，电流≥250Ω，热电偶≥10MΩ
- 通道隔离：1500V AC（通道对地、通道间）
- 共模抑制比：＞110dB（50/60Hz，增强型抗干扰）
- 采样周期：最快 5ms / 通道，全通道轮询约 40ms
- 供电电压：24V DC（±10%）
- 功耗：≤550mA（24V DC）
- 工作温度：-40℃至 + 70℃（增强型低温适配）
- 存储温度：-40℃至 + 85℃
- 相对湿度：5%-95% RH（无凝露）
- 防护等级：IP20
- 外形尺寸：125mm×70mm×25mm
- 重量：0.22kg
- 认证：CE、UL、CSA、RoHS、IEC 61131-2
功能特点：
- 增强型测量精度：±0.05% 满量程，计量级精度，满足高精度过程控制。
- 超宽温运行：-40℃至 + 70℃，适配极寒 / 高温工业环境。
- 超强抗电磁干扰：共模抑制比＞110dB，变频器、大功率电机旁稳定测量。
- 精准故障诊断：增强型诊断算法，精准识别断线、短路、传感器漂移。
- 全信号兼容：覆盖电压、电流、热电偶、热电阻，适配全参数采集。
材质构成：
- 外壳材质：阻燃 ABS 工程塑料（IP20 防护，低温改性）
- 电路板材质：FR-4 玻纤环氧树脂板（低温固化、耐高温）
- 端子材质：镀金铜端子（抗氧化、低接触电阻）
- 内部元件：低温级高精度仪表放大器、16 位 AD 转换器、增强型光电隔离器
结构特征：

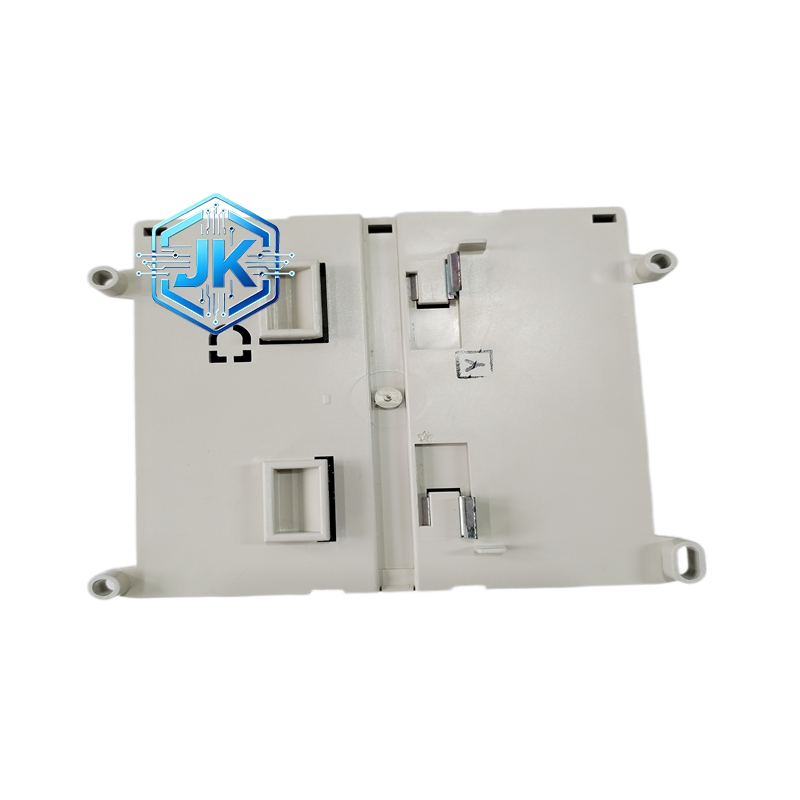

- DIN 导轨卡扣式安装：标准 35mm 导轨，拆装便捷，固定牢固。
- 可插拔端子排：端子排可拆卸，接线维护便捷。
- 多状态 LED 指示灯：电源、运行、故障、通道状态独立指示。
- 超薄紧凑设计：厚度仅 25mm，节省机柜空间。
工作原理：同 07AI91，增强型调理电路优化低温特性与抗干扰能力，高精度 AD 转换后上传控制器。
优势亮点：
- 增强型精度与抗干扰，适配高精度、强干扰场景。
- 超宽温设计，适配极寒 / 高温工业环境。
- 全信号兼容，简化系统配置。
- 精准诊断，减少故障排查时间。
适用行业：电力、化工、冶金、低温仓储、极地项目、军工、精密制造。
安装要求：
- 安装于标准 35mm DIN 导轨，导轨平整度≤0.5mm。
- 环境温度 – 40℃至 + 70℃，湿度 5%-95% RH，无凝露。
- 供电采用 24V DC 稳压电源，纹波≤50mV。
- 专用补偿导线 / 屏蔽双绞线接线。
使用注意事项：
- 低温环境下接线避免用力过猛，防止端子脆裂。
- 热电偶正负极严禁接反。
- 严禁超量程输入。
- 定期检查端子紧固性。
- 远离强电磁干扰源。
