描述

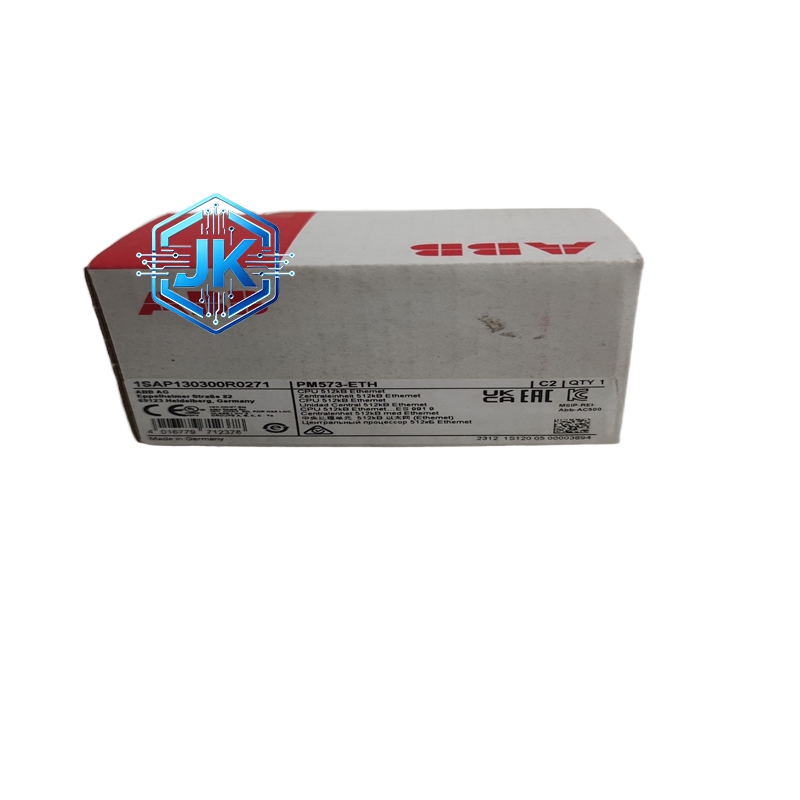

ABB PM573-ETH 以太网通信网关模块（1SAP130300R0271）
技术规格：
- 产品型号： 1SAP130300R0271
- 下行接口： RS-485（Modbus RTU），最大 31 台 PM500 系列继电器
- 上行接口： 10/100Mbps 以太网（RJ45）
- 通信协议： Modbus TCP/IP、Modbus RTU（透明转换）
- 供电方式： 24V DC（由 PM500 继电器总线供电或外部供电）
- 工作温度： -25°C ~ +55°C
- 安装方式： 35mm DIN 导轨安装
- 适用标准： IEC 61850（部分型号）、IEC 61131-3、IEEE 802.3
功能特点：
- RS-485 转以太网透明转换，无需修改继电器通信配置
- 支持同时连接最多 31 台 PM500 系列继电器
- 支持 Modbus TCP/IP 与 Modbus RTU 双协议栈
- 内置 Web Server，支持浏览器直接访问继电器数据
- 支持 SNMP v2c 网络管理协议，便于 IT 网络集成
- LED 指示灯显示通信状态（POWER/ETH/RS485/ERR）
性能参数：
- 以太网传输速率： 10/100Mbps 自适应
- RS-485 传输速率： 9600 ~ 115200bps（可配置）
- RS-485 最大距离： 1200m（9600bps）
- 功耗： ≤ 2W
- 防护等级： IP20（安装于控制柜内）
- MTBF： ≥ 100,000 小时
材质构成：
- 外壳：阻燃聚碳酸酯（PC），UL94 V-0
- 端子排：阻燃 PA66 + 黄铜镀镍
- 连接器：RJ45 金属屏蔽连接器 + 螺钉式接线端子
- 内部 PCB：4 层 FR-4
结构特征：
- 超薄型设计，宽度仅 17.5mm
- 标准 35mm DIN 导轨安装
- 前面板设有 4 个状态 LED + 2 个 RJ45 接口（ETH + 上联）
- 底部设有 DIN 导轨安装卡扣
- 模块支持带电插拔
工作原理：
PM573-ETH 模块通过 RS-485 接口以 Modbus RTU 协议轮询各 PM500 系列继电器，读取继电器的测量数据、保护状态、事件记录等信息。模块内部协议栈将 Modbus RTU 帧转换为 Modbus TCP/IP 帧，通过以太网接口上传至上位系统。上位系统发送的写命令经模块转换为 Modbus RTU 帧下发至继电器，实现远程参数修改与控制。
优势亮点：
- 透明协议转换，继电器侧无需任何配置更改
- 单网关支持 31 台继电器，大幅减少以太网端口需求
- 内置 Web Server，支持零配置快速访问
- SNMP 支持满足 IT 网络管理需求
- 超薄 DIN 导轨安装，节省控制柜空间
适用行业：
中低压配电监控、商业建筑能源管理、工业 SCADA 系统、数据中心电力监控
安装要求：
- 安装于标准 35mm DIN 导轨 上
- RS-485 总线须使用 屏蔽双绞线，屏蔽层单端接地
- 以太网线须使用 Cat5e 及以上屏蔽双绞线
- 模块须可靠接地
- 相邻模块间距 ≥ 5mm 以利散热
使用注意事项：
- RS-485 总线上继电器总数不得超过 31 台
- RS-485 终端电阻须在总线首末各设置一个（120Ω）
- 上电前须确认以太网 IP 地址与上位系统在同一网段
- 定期检查 LED 状态指示，ERR 灯亮表示通信故障
- 模块固件可通过以太网远程升级
