描述

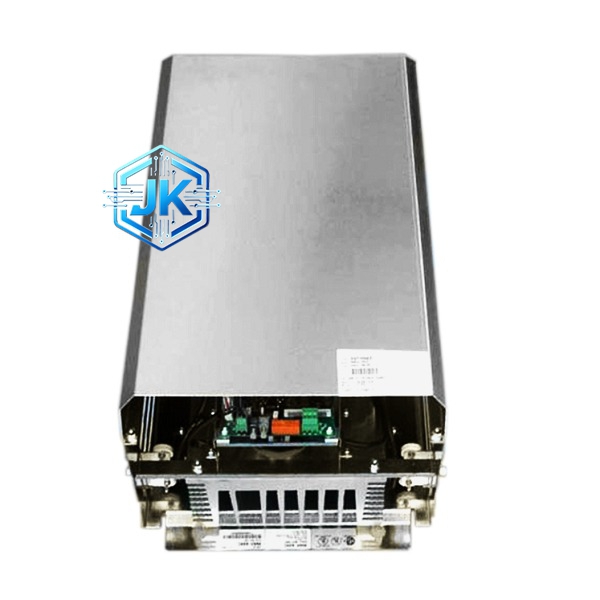

ABB NBRA669C AC800M 冗余光纤通信接口模块
技术规格：
通信接口：2 路冗余光纤接口（SC 接口，多模光纤）
光纤类型：多模光纤，芯径 62.5/125μm
传输速率：100Mbps（全双工）
最大传输距离：2km（多模光纤）
支持协议：Modbus TCP/IP、PROFINET、EtherNet/IP（Adapter）
最大连接数：每路光纤最多 64 个 TCP 连接
数据刷新率：最快 50ms
供电：DC 24V，由 IM 总线供电
冗余切换时间：小于 10ms（零数据丢失）
隔离电压：1500V DC（光纤侧对控制器侧）
功能特点：
双路光纤完全独立，物理隔离，一路故障时自动无缝切换
支持双 IP 地址配置（主用和备用）
内置 Web Server，可通过浏览器查看运行状态
支持 NTP 时间同步，确保所有数据带统一时间戳
支持远程固件升级（Firmware Update Over Ethernet）
具备完整的诊断功能，可监测光功率、丢包率、延迟
支持 VLAN 划分，实现网络安全隔离
前面板设有 4 个 LED 指示灯（Power、Run、Fault、Redundancy）和 2 个光功率指示灯
应用场景：
电厂 SIS 系统与 DCS 之间的高速光纤通信
远程调度中心通过光纤监控各电站
将 AC800M 数据上传至云端平台
与西门子 S7 系列 PLC 通过光纤进行数据对接
长距离（超过 100 米）的工业以太网通信
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 160,000 小时
EMC 等级：IEC 61000-6-4 工业级
防护等级：IP20（前面板）
光功率接收灵敏度：-28dBm 至 -3dBm
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0
光纤接口为陶瓷套管，耐磨损
内部光收发模块为 ABB 原装工业级组件
PCB 采用沉金工艺
SC 光纤接口带有防尘帽
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板设有 2 个 SC 光纤接口和 4 个 LED 指示灯
底部为 IM 总线连接器（56 针）
背面无接线端子（纯通信模块）
工作原理：
AC800M 控制器通过 IM 总线将数据发送给 NBRA669C。模块内部的双核网络处理器将数据封装为以太网数据帧，通过主用光纤接口发送。同时，备用光纤接口处于监听状态。当主用口检测到光信号丢失（如光纤断裂、交换机故障）时，模块在 10ms 内将所有 TCP 连接切换到备用口，确保数据传输不中断。
安装要求：
必须使用 ABB 推荐的多模光纤跳线（62.5/125μm）
光纤不可弯折半径小于 30mm
光纤电缆不可与动力电缆平行捆绑，间距至少 30cm
两路光纤必须连接到不同的交换机（实现物理路径冗余）
光纤接口使用防尘帽保护，不使用时必须盖上
使用注意事项：
配置双 IP 地址前确认网络中无地址冲突
不要在控制器运行时带电插拔光纤模块
定期检查光功率指示灯，光功率低于 -28dBm 时需检查光纤
每季度检查一次冗余切换功能是否正常
光纤接口不可使用压缩空气直接吹扫，应使用专用光纤清洁笔
