描述

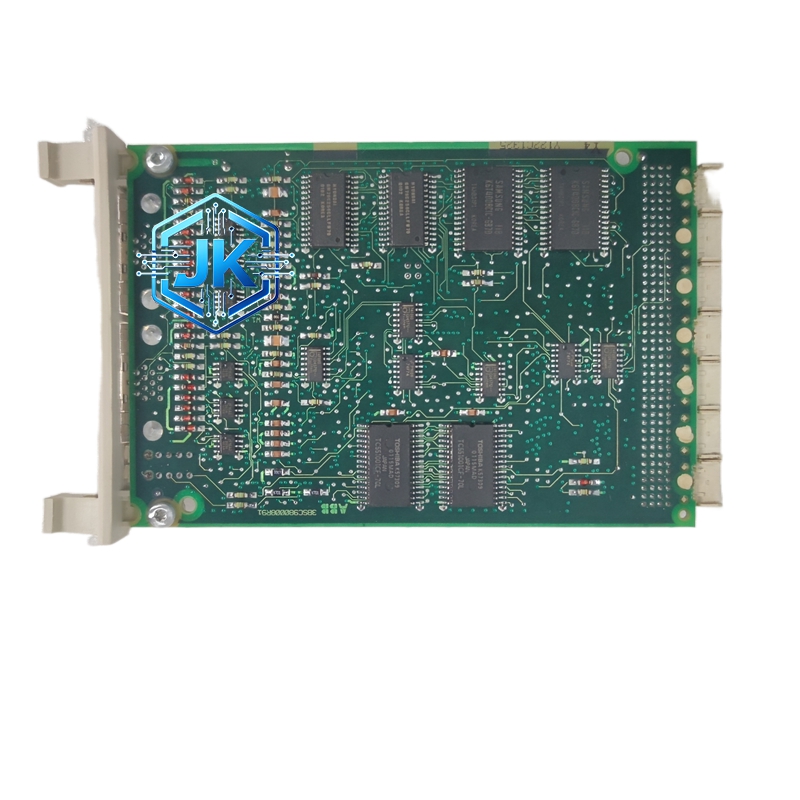

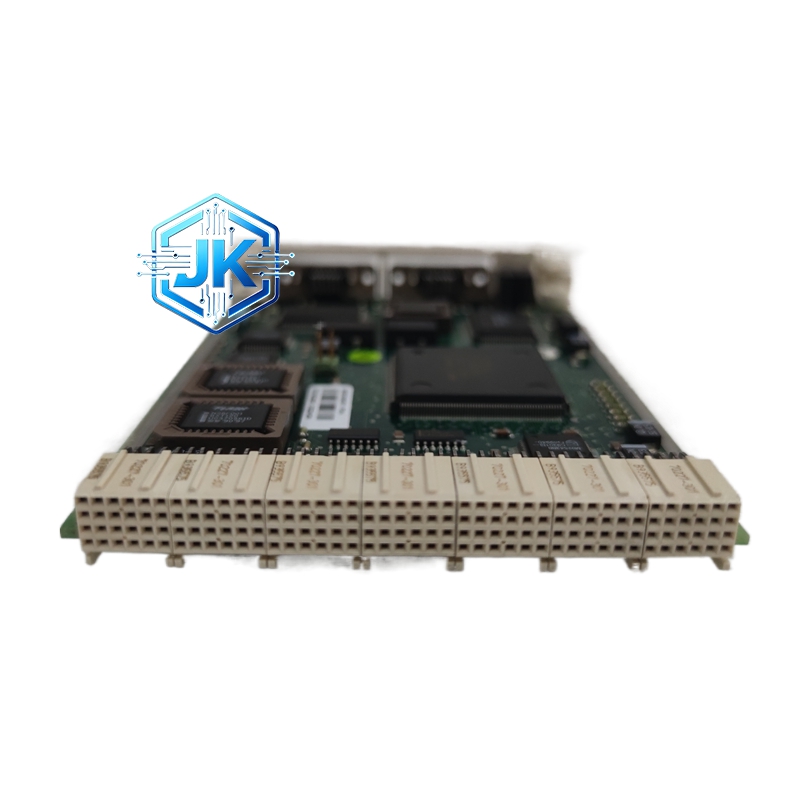

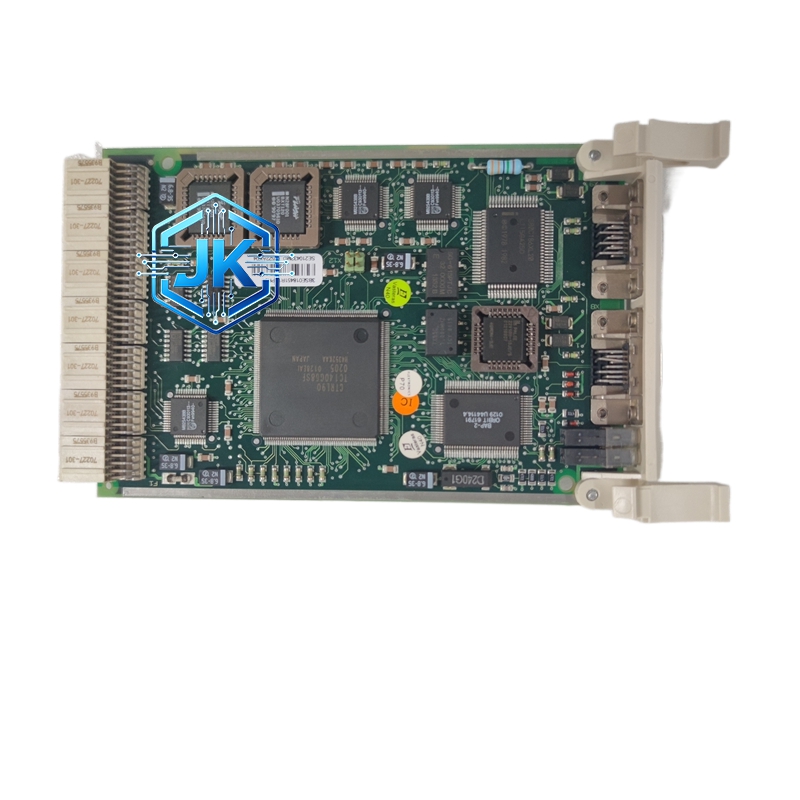

ABB CI522AK04 3BSE018451R1 4 路隔离模拟量输入模块
技术规格
- 模拟量输入通道：4 路独立隔离通道
- 标准采集信号：4-20mA 电流信号、0-10V 电压信号（可切换）
- 采集转换精度：±0.05%（满量程）
- AD 转换位数：16 位高精度模数转换
- 单通道采样频率：最高 100 次 / 秒
- 通道隔离电压：≥2500VAC（通道间、通道与背板隔离）
- 供电：系统背板 24VDC 供电（±10%）
- 工作温度：-25℃~+70℃
- 尺寸（长 × 宽 × 高）：229.5mm×22.5mm×121.5mm
- 重量：0.15kg
功能特点
- 4 路通道完全电气隔离，杜绝通道间信号串扰、地电位差干扰
- 直接适配热电偶（K/S/T 型）、热电阻（PT100/PT1000）、通用模拟传感器
- 单通道故障独立报警，不影响其余通道正常采集，故障定位精准
- 内置自动校准程序，长期使用无精度偏移，无需二次校准
- 支持信号超限、断线、短路故障诊断与报警，实时预警
性能参数
- 信号采集线性度：≤0.03%（满量程）
- 模数转换延迟：≤2ms
- 连续运行稳定性：7×24 小时不间断运行，数据采集精准稳定
- 抗干扰能力：符合 IEC 61000-6-2 标准，强电磁环境无数据漂移
- 绝缘电阻：≥10MΩ（DC500V 测试）
材质构成
- 壳体：阻燃环保工业塑料（UL94 V-0 级阻燃）
- 核心芯片：高精度隔离式 AD 转换芯片、信号调理放大电路
- 背板触点：加厚镀金耐磨触点（防氧化、导电性强）
- 涂层：电路板表面喷涂防潮、防腐、防盐雾绝缘涂层
结构特征
- 紧凑型薄型模块化设计，适配 AC 800M/800xA 系统标准插槽
- 前端排布 4 路独立信号接线端子（标注清晰：CH1~CH4）
- 后端为系统背板对接接口，插拔式设计，拆装便捷
- 侧面集成状态指示灯（PWR/RUN/FAULT/ 通道状态）
工作原理
现场传感器输出的连续模拟电信号（4-20mA/0-10V）接入对应通道；信号经调理电路放大、滤波、稳压处理，再通过 16 位高精度 AD 转换芯片转为数字信号；经光电隔离后上传至主控系统，完成数据运算与闭环控制。
优势亮点
- 原厂出厂精准量程标定，现场安装后无需二次校准，即装即用
- 高隔离安全等级，可抵御现场漏电、杂波冲击，保护主控设备
- 适配 ABB 新旧款全系列过程控制系统，兼容性 100%
- 单通道独立故障设计，维护无需停机，大幅提升系统可用性
- 耐高温耐老化，工业恶劣工况使用寿命≥8 年
适用行业
石油化工全流程工艺控制、热力电厂供热管网自动化、环保废气废水处理自控、制药行业精准温控、食品加工参数自控、冶金行业温度压力监测、水处理自动化系统
安装要求
- 断电状态下对位插入系统专用插槽，确保触点完全贴合，锁紧卡扣
- 传感器信号线缆采用双层屏蔽双绞线，单通道线路单独布线
- 接线严格区分正负极、信号地，屏蔽层单端接地，避免地环流干扰
- 安装环境温度 – 25℃~+70℃，干燥通风，远离强电磁干扰源
使用注意事项
- 接入信号量程必须与模块设定量程一致，严禁超量程输入
- 禁止向模块输入超出额定电压 / 电流的信号，避免烧毁 AD 芯片
- 潮湿环境使用时，做好控制柜除湿防潮，避免凝露损坏电路板
- 每 6 个月检查一次接线端子紧固性、屏蔽层完好性，及时清理积尘
