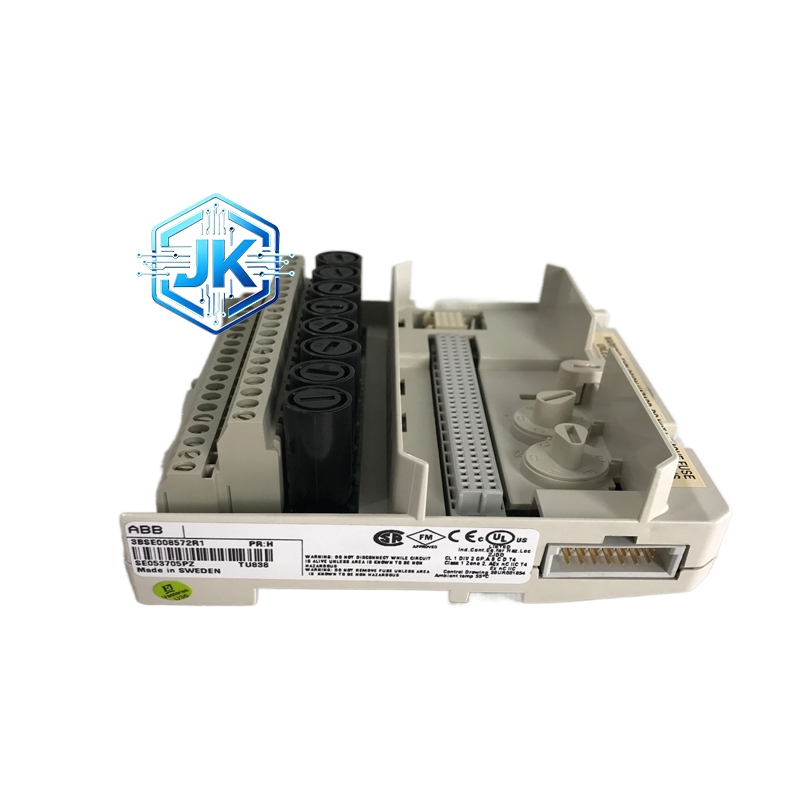

ABB 3BSE008572R1 AC800M 16 通道数字量输入输出混合模块
技术规格：
数字量输入：16 通道，干接点或 DC 24V 有源触点
数字量输出：16 通道，继电器触点输出（2A/通道）
输入电压范围：DC 12V 至 DC 60V
输出电压范围：继电器型 DC 30V/2A，AC 250V/2A
响应时间：输入小于 5ms，输出小于 10ms
隔离方式：输入通道间隔离 500V DC，输出通道间隔离 500V DC，输入对输出隔离 500V DC
供电：DC 24V，IM 总线供电
更新速率：100ms
功能特点：
DI 和 DO 通道完全独立隔离，互不干扰
每通道独立 LED 指示灯，直观显示通断状态
支持软件配置输入滤波时间（1ms 至 100ms）
继电器输出型支持交直流通用
具备软件滤波功能，消除触点抖动
支持热插拔，更换时不影响其他模块
前面板设有 32 个 LED 指示灯（16 个 DI + 16 个 DO）
支持故障安全模式，控制器掉电时输出预设安全状态
应用场景：
电厂辅机系统的大量阀门和泵的状态采集与控制
水处理系统的多路加药阀和排水阀控制
暖通空调系统的多台风机和水泵的启停控制
消防系统的大量烟感和温感信号采集及消防设备控制
大型工业生产线的多台设备联锁控制
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20（前面板）
绝缘强度：输入对地 2kV AC / 1 分钟
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0 等级
输入光耦为 AVAGO 高速工业级光耦
继电器为 OMRON 或 ABB 原装，寿命大于 100,000 次
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板，表面三防漆处理
结构特征：
标准欧洲卡尺寸（160mm x 115mm）
前面板分为上下两排 LED 指示灯：上排 16 个（DI），下排 16 个（DO）
底部 IM 总线连接器（56 针）
背部为 4 排接线端子：第一排 16 路 DI，第二排 16 路 DO 公共端，第三排和第四排 DO 输出端
工作原理：
DI 通道：现场干接点信号进入模块后，经过光电隔离和施密特整形，送入输入锁存器。控制器通过 IM 总线每 100ms 读取一次锁存器状态。DO 通道：控制器发送指令后，内部继电器线圈得电，触点闭合，外部负载通电。继电器输出支持交直流，适用于各种负载类型。
安装要求：
DI 输入使用屏蔽双绞线，屏蔽层单端接地
DO 输出电缆根据负载类型选择截面积，继电器型用 0.75mm²
模块安装在靠近现场设备的机笼内，减少电缆长度
继电器输出用于感性负载时需加续流二极管
模块与大功率变频器之间电缆间距大于 30cm
使用注意事项：
继电器输出型每通道最大 2A，不可超负载
DI 输入电压不可超过 DC 60V
定期检查继电器触点磨损情况
不要在带电状态下拔插接线端子
每 2 年检查一次光耦工作状态
