描述

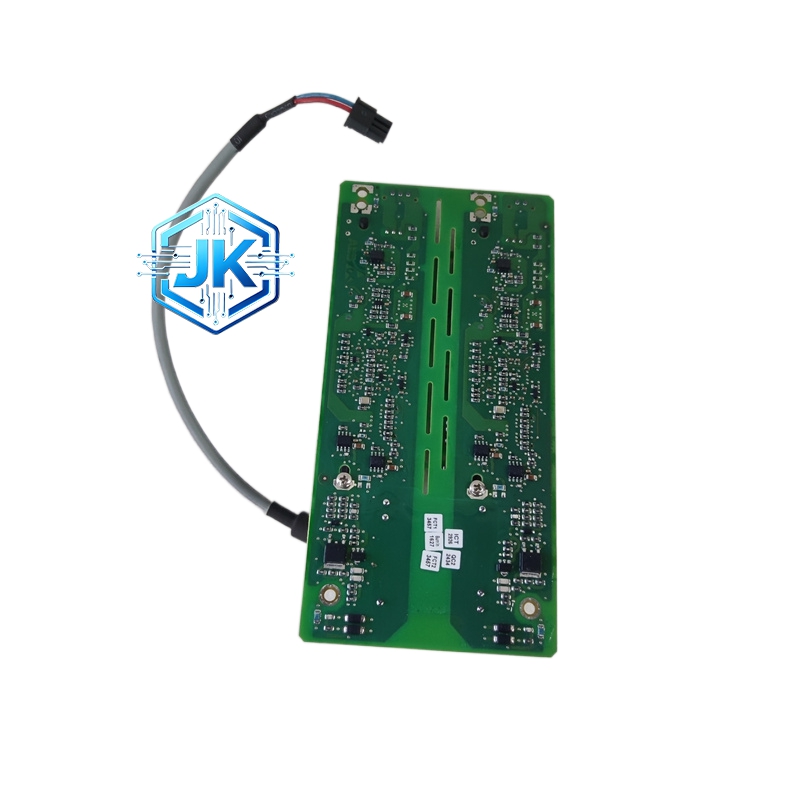

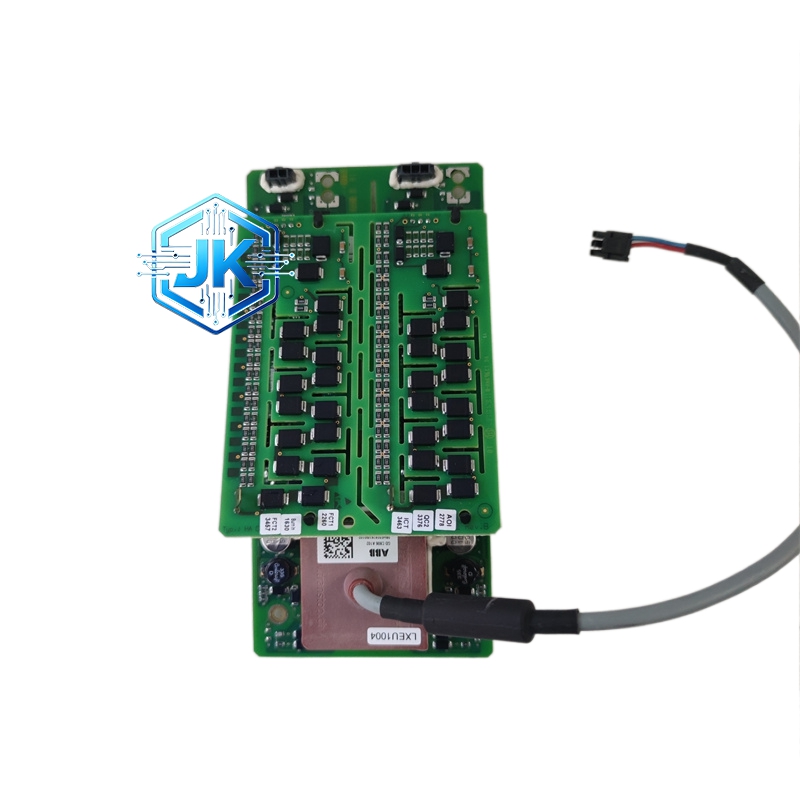

ABB 3BHE044249R0003（GDC806C0003）数字输入板卡
技术规格：
- 产品类型：数字输入板卡（DCS 系统 I/O 模块）
- 型号：GDC806C0003（3BHE044249R0003）
- 输入电压：24V DC（TTL/24V DC 信号兼容）
- 输入通道：多通道数字输入
- 信号类型：无源干接点 / 有源 24V DC 信号
- 工作温度：-20℃～+60℃
- 存储温度：-40℃～+85℃
- 湿度范围：5%～95% RH（无冷凝）
- 防护等级：IP20（机柜内安装）
- 重量：1.5kg
- 尺寸：120mm×100mm×80mm
- 认证：CE、UL、IEC 61131-2
功能特点：
- 多通道信号采集：同时采集多路数字输入信号，适配现场开关、传感器、继电器触点
- 光电隔离保护：输入侧光电隔离，抗干扰能力强，保护控制系统
- 宽电压兼容：支持 TTL 与 24V DC 信号，适配不同现场设备
- 高速响应：信号采集响应时间≤1ms，实时性强
- 热插拔支持：在线更换模块，无需停机，维护便捷
性能参数：
- 输入阻抗：≥10kΩ
- 隔离电压：≥500V AC（输入 / 系统侧）
- 通道隔离：通道间独立隔离，互不干扰
- 状态指示：每通道 LED 指示灯（亮 = 接通，灭 = 断开）
材质构成：
- 基板：阻燃 PCB 板（工业级）
- 壳体：铝合金 + 阻燃工程塑料
- 连接器：镀金工业连接器（防氧化、接触可靠）
结构特征：
- 标准模块化板卡，适配 ABB 标准 DCS 机柜插槽
- 前端通道状态指示灯阵列，直观查看信号状态
- 背部总线连接器 + 现场接线端子，布线便捷
工作原理：
现场数字信号（干接点 / 24V DC）经输入端子进入模块，通过光电隔离电路转换为系统可识别的数字信号，经背板总线传输至 DCS 控制单元，实现信号采集与状态监控。
优势亮点：
- 光电隔离抗干扰：有效抑制工业现场电磁干扰，信号稳定
- 热插拔免停机：维护无需系统停机，提升设备运行率
- 多通道集成：紧凑型设计，节省机柜空间
适用行业：
电力、化工、冶金、油气、制造业（DCS/PLC 系统数字信号采集）
型号系列：ABB GDC806 系列 I/O 板卡、3BHE 系列控制模块
安装要求：
- 安装于 ABB 标准 DCS 机柜插槽内，垂直安装
- 环境温度 – 20℃～+60℃，预留散热空间
- 现场接线符合 24V DC 电气规范，避免短路
使用注意事项：
- 严禁带电插拔模块，热插拔需遵循系统操作规范
- 定期检查接线端子，防止松动、氧化
- 避免在强电磁干扰环境（如变频器、大功率电机旁）长期运行
