描述

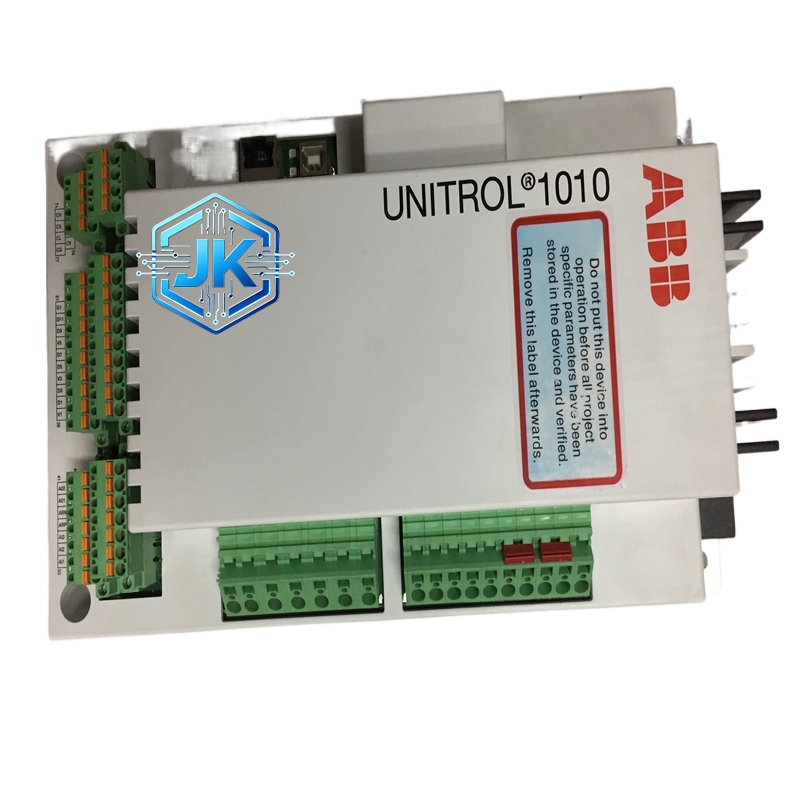

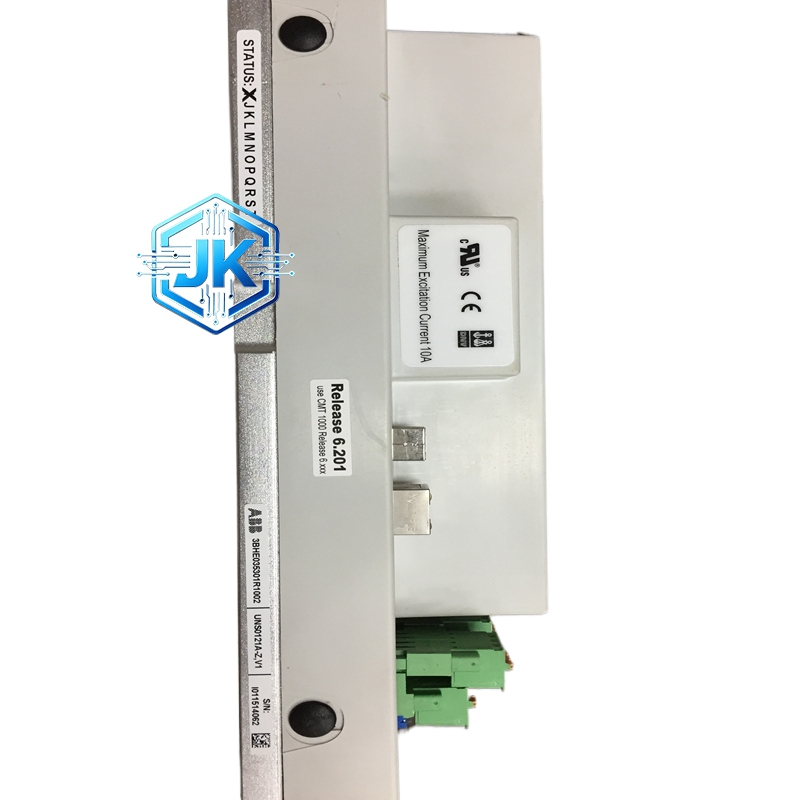

ABB 3BHE035301R1002 UNITROL 励磁系统通信网关
技术规格：
支持协议：Modbus RTU（RS-485）、Modbus TCP（以太网）、IEC 61850 MMS、PROFIBUS DP（可选）
通信接口：1 路 RS-485，1 路 RJ45 以太网，1 路光纤（可选）
数据刷新率：最快 50ms
连接数：最多 32 个并发连接
隔离电压：1500V DC（外部网络对控制器侧）
供电：DC 24V，IM 总线供电
功能特点：
支持作为主站和从站两种模式运行
内置数据缓存功能，网络中断时自动存储数据，恢复后补传
支持 NTP 时间同步
具备完整的通信诊断功能（丢包率、延迟、连接状态）
支持远程固件升级
内置 Web Server，可通过浏览器访问
应用场景：
电厂 DCS 与励磁系统之间的数据交换
远程调度中心监控各电站励磁系统
将励磁数据上传至云端平台
与第三方 PLC 进行协议转换
性能参数：
工作温度：-20°C 至 +60°C
防护等级：IP20
MTBF：大于 120,000 小时
EMC 等级：IEC 61000-6-4 工业级
材质构成：
外壳为阻燃 PC 塑料
以太网接口内置网络隔离变压器
PCB 采用沉金工艺
RJ45 接口带 LED 指示灯（Link、Activity、100M）
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有 RJ45 接口、RS-485 接口和 4 个 LED 指示灯
底部为欧洲卡连接器
工作原理：
励磁控制器通过 IM 总线将内部数据发送给网关模块。网关内部的 32 位网络处理器将私有协议数据封装为标准协议数据帧，通过 RJ45 或 RS-485 接口发送到外部网络。同时，网关监听外部网络上发给本模块的数据包，解包后通过 IM 总线传回控制器。磁隔离变压器确保外部网络的浪涌不会传导到控制器侧。
安装要求：
必须使用超五类或六类屏蔽网线
以太网电缆不可与动力电缆平行捆绑，间距至少 30cm
模块 IP 地址必须与上位系统在同一网段
使用注意事项：
配置 IP 前务必确认无地址冲突
不要在控制器运行时带电插拔模块
定期检查通信指示灯状态
