描述

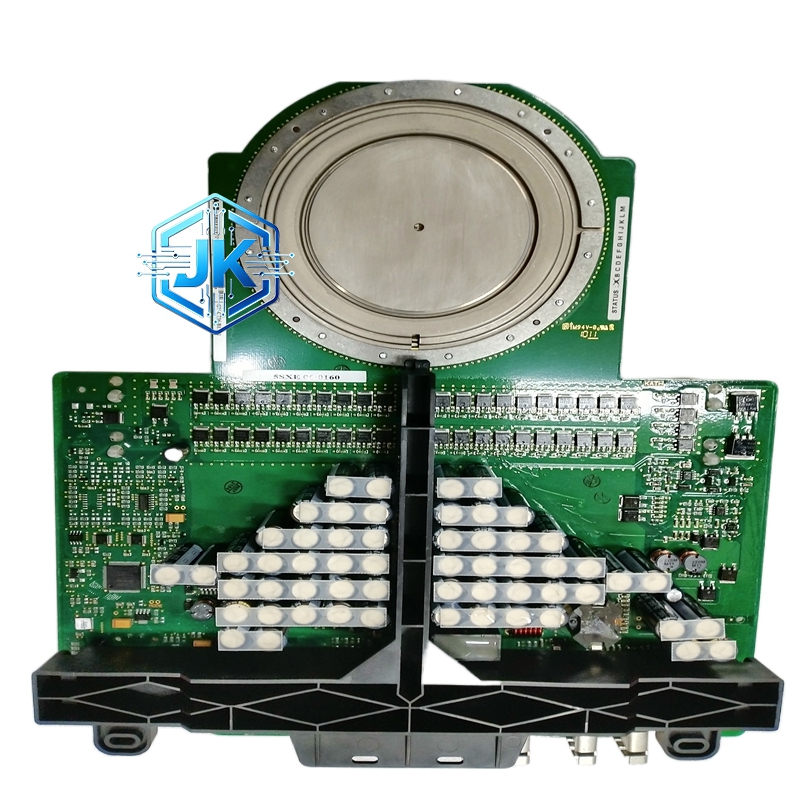

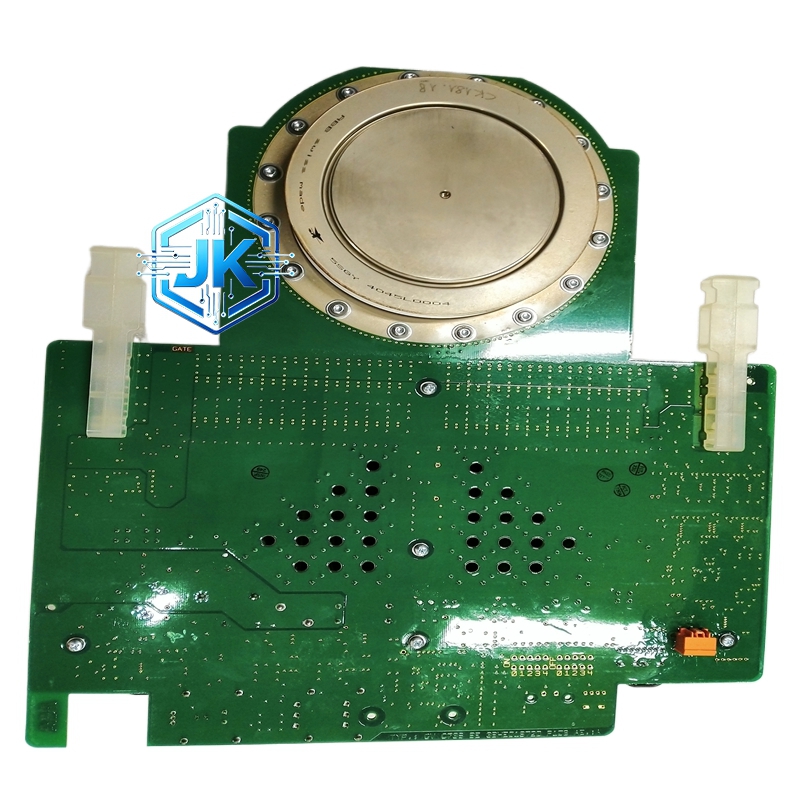

ABB 3BHB021400R0002 UNITROL 晶闸管脉冲分配板
技术规格：
分配通道：6 路独立触发分配输出
输入信号：TTL 电平同步信号 + 6 路独立触发指令
输出信号：6 路隔离触发脉冲分配信号
隔离电压：控制侧对功率侧 2kV DC
响应时间：小于 5μs
工作电压：DC 24V / DC 15V（双电源冗余）
工作频率：50Hz / 60Hz 自适应
功能特点：
内置相序检测功能，自动识别三相电源的 A、B、C 相序
具备缺相保护功能，当任一相丢失时立即封锁所有触发脉冲
每路输出独立的光耦隔离，确保功率侧干扰不会回传
支持正序和逆序两种触发分配模式（软件配置）
前面板设有 6 组 LED 指示灯，实时显示每路脉冲分配状态
具备脉冲丢失报警功能，当某路脉冲未正常分配时立即上报
应用场景：
UNITROL 5000 大型励磁系统的脉冲分配
UNITROL 1000 中型励磁系统的脉冲分配
所有需要三相全控桥精确触发的 ABB 静止励磁系统
性能参数：
工作温度：-20°C 至 +60°C
防护等级：IP20（前面板）
MTBF：大于 100,000 小时
EMC 等级：符合 IEC 61000-6-4 工业级标准
材质构成：
PCB 采用 6 层 FR-4 玻纤板，表面沉金处理
光耦采用 AVAGO 高速工业级产品
连接器为 DIN 41612 欧洲卡连接器
外壳为铸铝合金，表面阳极氧化处理
结构特征：
标准 1/4 DIN 前面板尺寸
前面板设有 6 组 LED 指示灯和 1 组 7 段数码管（显示当前触发角）
底部为双排欧洲卡连接器
背部为高密度接线端子排（共 3 排：电源、输入、输出）
工作原理：
主控制器每隔一个工频周期（20ms）发送一次同步信号和 6 路触发指令。脉冲分配板收到同步信号后，首先检测三相电源的相序，然后根据当前触发角 α 将 6 路脉冲按照 A+、A-、B+、B-、C+、C- 的正确时序依次分配到各门极驱动板。分配过程中，每路脉冲经过独立光耦隔离后输出，确保各相之间完全电气隔离。
安装要求：
必须安装在励磁控制柜内，与主控制器距离不超过 1 米
所有触发分配输出线必须使用屏蔽双绞线，每路单独屏蔽
脉冲分配板的同步信号输入线必须与主控制器直接连接，不可经过其他模块中转
安装时必须确保散热空间上下各留 50mm
使用注意事项：
更换脉冲分配板后必须重新进行相序校准
严禁在励磁系统运行时带电插拔欧洲卡连接器
每半年检查一次各路 LED 指示灯是否正常闪烁
若发现某路脉冲指示灯不亮，需立即停机检查该路光耦是否损坏
