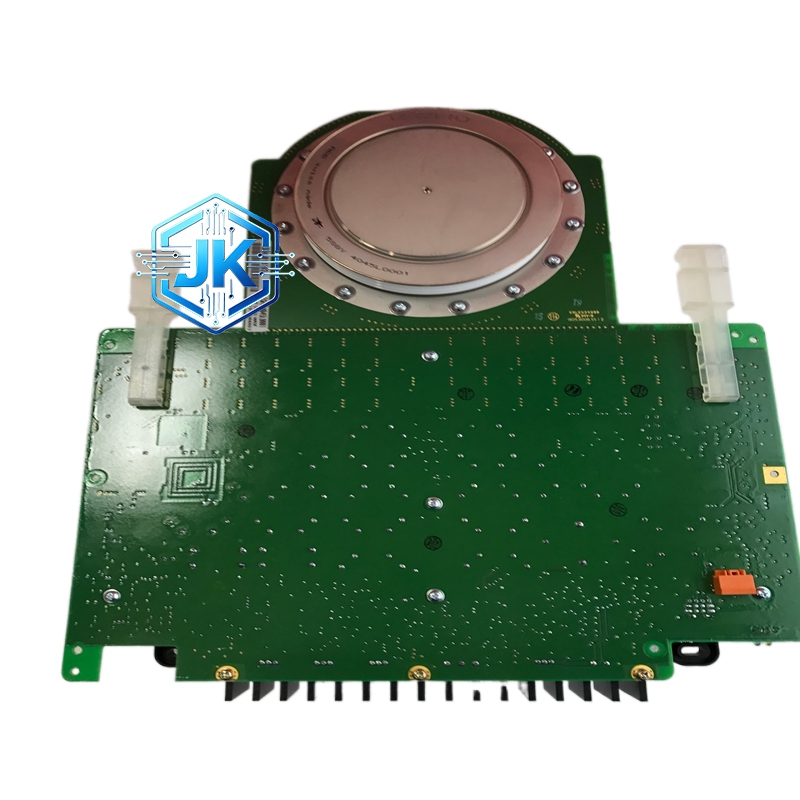

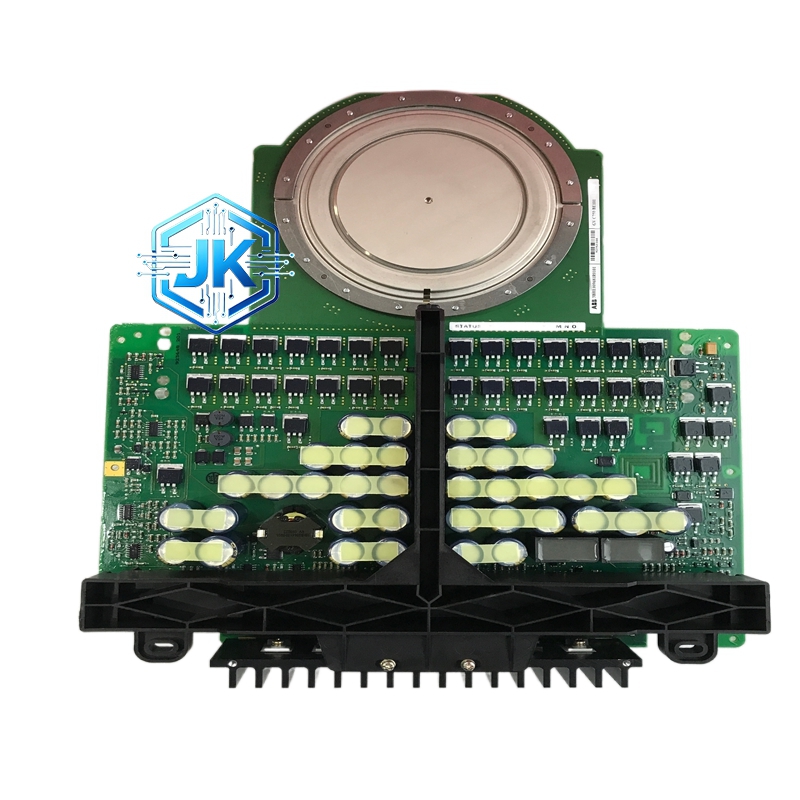

ABB 3BHB018162R0001 UNITROL 励磁系统灭磁电阻及开关模块
技术规格：
灭磁电阻阻值：根据发电机额定励磁电压和电流计算，通常为 2Ω 至 10Ω
灭磁电阻功率：5kW 至 20kW（短时工作制）
灭磁开关类型：真空接触器（型号由 ABB 选定）
开关额定电流：1000A 至 2500A DC
动作时间：小于 50ms（从接收到跳闸指令到触点完全分离）
冷却方式：自然风冷（电阻带散热片）
功能特点：
灭磁开关采用 ABB 原装真空接触器，开断直流能力极强，无电弧重燃
灭磁电阻采用波纹电阻丝，耐高温（可承受 800°C 短时高温）
具备灭磁完成反馈信号，告知控制器灭磁已完成
电阻支持分期投入（两级灭磁），先投入小电阻限制过电压，再投入大电阻快速消能
前面板设有电阻温度指示和开关状态指示灯
应用场景：
UNITROL 5000/1000 励磁系统的灭磁回路
所有 ABB 静止励磁系统的标准灭磁配置
大型汽轮发电机和水轮发电机的紧急灭磁
性能参数：
工作温度：-10°C 至 +55°C
防护等级：IP20（电阻柜），IP54（开关柜）
MTBF：大于 60,000 小时（开关），大于 100,000 小时（电阻）
材质构成：
电阻丝为镍铬合金（NiCr8020），耐高温耐氧化
电阻支架为不锈钢 304
灭磁开关为 ABB 原装真空灭弧室，触头材料为铜钨合金
外壳为 2mm 厚钢板焊接，表面喷塑
接线端子为铜排镀锡
结构特征：
灭磁电阻安装在独立的电阻柜内，柜体尺寸约 400mm x 400mm x 800mm
灭磁开关安装在励磁功率柜内或独立开关柜内
两者之间通过大截面铜排连接
前面板设有温度计（电阻柜）和状态指示灯（开关柜）
工作原理：
正常运行时，灭磁开关处于合闸状态，转子电流通过开关流通，不经过电阻。当需要灭磁时，控制器发出跳闸指令，灭磁开关在 50ms 内断开。开关断开瞬间，转子电流被迫转入灭磁电阻回路，电阻将磁场能量转化为热能。两级灭磁时，先合上第一级电阻开关（小电阻），限制转子过电压不超过 3 倍额定值；延时 100ms 后合上第二级电阻开关（大电阻），加速能量消耗，使电压在 0.5 秒内降至零。
安装要求：
灭磁电阻柜必须安装在通风良好的位置，与励磁功率柜距离不超过 10 米
灭磁开关与晶闸管整流桥之间的连接铜排截面积不得小于转子额定电流对应的截面
电阻柜必须可靠接地，接地电阻小于 1Ω
灭磁开关的控制电缆必须使用屏蔽双绞线
使用注意事项：
灭磁电阻为短时工作制，不可长时间通电（会烧毁）
每次灭磁动作后必须检查电阻丝是否有断裂或变色
灭磁开关的触头为消耗品，每动作 1000 次后需检查触头磨损情况
不要用绝缘电阻表测量灭磁电阻（会损坏电阻丝）
定期进行灭磁试验（建议每季度一次），验证动作时间是否小于 50ms
