描述

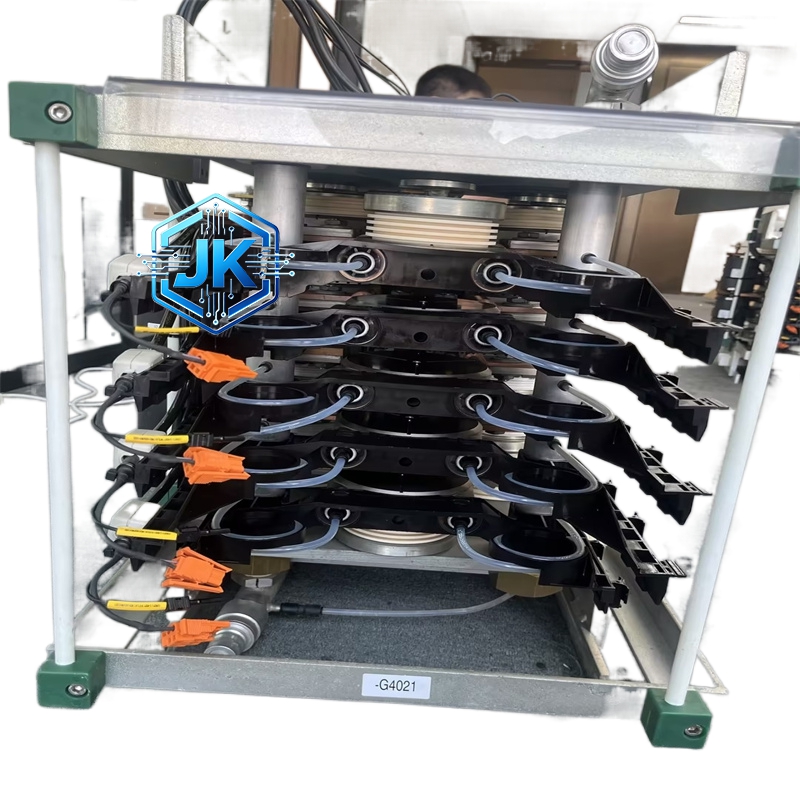

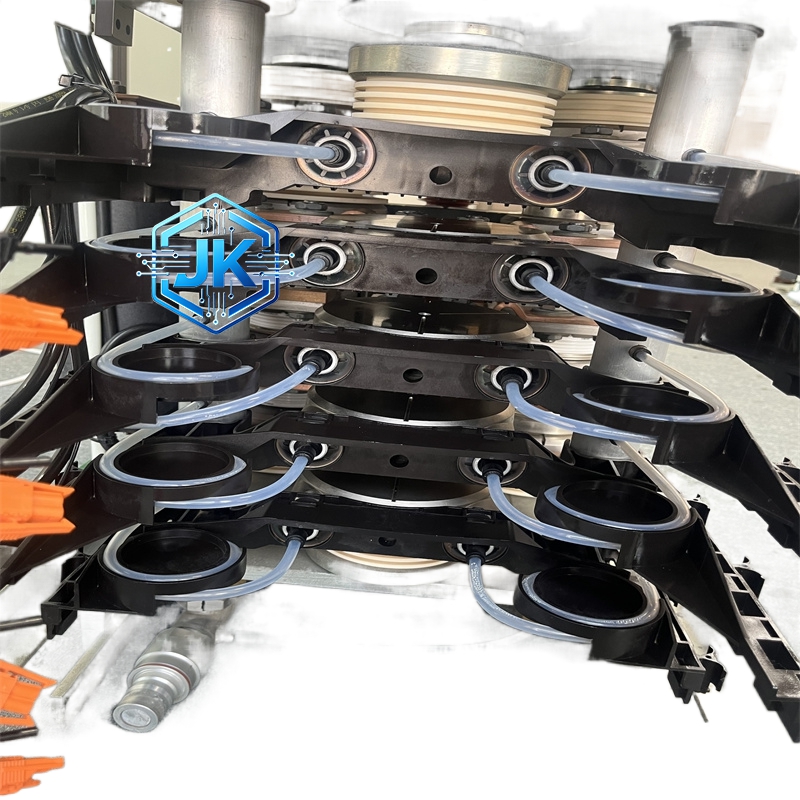

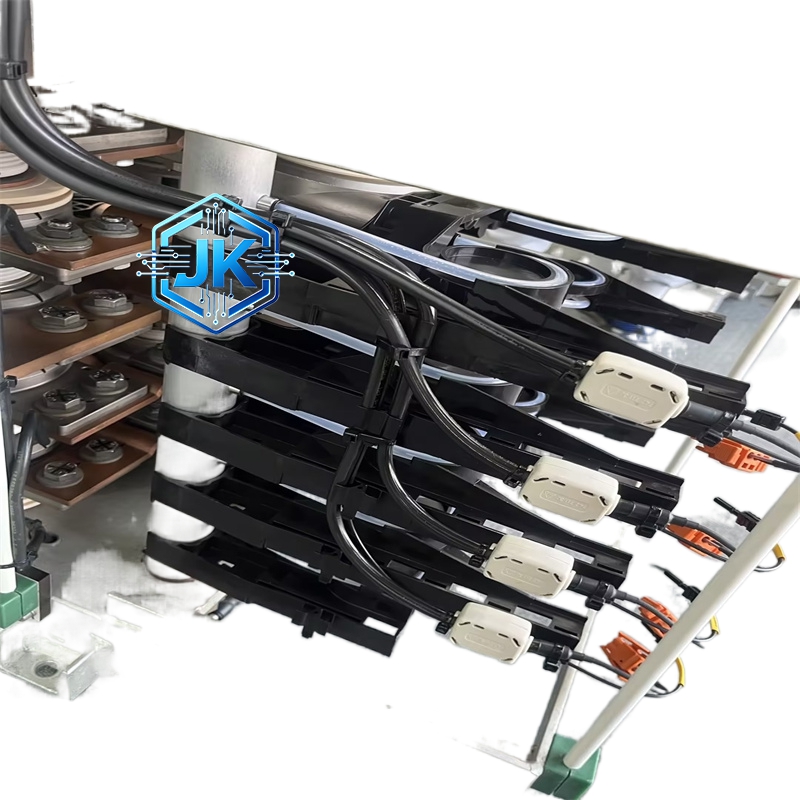

ABB S‑073N ALU 3BHB009884R5211 高压变频器相位模块
技术规格：
- 型号全称：S‑073N ALU / 3BHB009884R5211
- 功率器件：IGCT（集成门极换流晶闸管）
- 额定电压：AC 6kV / 10kV（适配高压电网）
- 额定电流：75A
- 额定功率：37kW–75kW（单模块）
- 开关频率：500Hz–2kHz
- 控制方式：PWM 脉宽调制、相位同步控制
- 绝缘耐压：AC 42kV/1min（对地）
- 工作温度：-55℃～+125℃
- 存储温度：-55℃～+150℃
- 相对湿度：5%–95% RH（无凝露）
- 防护等级：IP30（模块本体）
- 外形尺寸：210mm×140mm×120mm
- 重量：3.5kg
- 安装方式：高压变频器柜体专用导轨安装
功能特点：
- 高压相位控制：精确控制 IGCT 导通 / 关断相位，实现高压变频输出
- 功率分配与转换：将直流母线电压转换为可调频率、可调电压的高压交流电
- 过流 / 过压 / 过热保护：内置硬件保护电路，故障时快速封锁脉冲，保护功率器件
- 相位同步：多模块并联时实现相位同步，输出波形正弦度高
- 冗余容错：支持模块冗余，单模块故障不影响系统运行
- 高功率密度：IGCT 技术集成度高，体积小、功率大
性能参数：
- 转换效率：≥98.5%（额定负载）
- 输出频率范围：0.5Hz–500Hz
- 过载能力：1.5 倍额定电流，持续 60 秒；2 倍额定电流，持续 10 秒
- 谐波畸变率：THDi≤5%（输出电流）
- 响应时间：≤5ms（故障响应）
材质构成：
- 基板：高压绝缘陶瓷基板，覆铜导电层
- 外壳：铝合金压铸外壳，散热与屏蔽一体
- 功率器件：IGCT（硅半导体，高压大电流）
- 散热部件：铜质散热鳍片 + 强制风冷风道
- 绝缘材料：聚四氟乙烯、环氧板（高压绝缘）
结构特征：
- 模块化抽屉式设计：独立抽屉结构，可从柜体抽出，维护便捷
- 高压隔离结构：强弱电分区，高压侧与控制侧严格隔离，安全可靠
- 高效散热系统：铜质散热鳍片 + 强制风冷，散热效率高，降低热积累
- 插拔式高压端子：高压回路插拔连接，无需拆母线，维护安全
- 状态监测接口：集成温度、电流、电压监测接口，实时监控模块状态
工作原理：
- 接收主控系统的相位控制信号与 PWM 脉冲
- 驱动 IGCT 功率器件按指定相位导通 / 关断
- 将直流母线高压转换为多电平高压交流电
- 实时监测模块温度、电流、电压，故障时封锁脉冲并报警
- 多模块并联时同步相位，输出高压变频电源驱动高压电机
优势亮点：
- 高压大功率适配：专为 6kV/10kV 高压电网设计，满足大功率变频需求
- 高效节能：转换效率≥98.5%，谐波畸变率低，节能效果显著
- 高可靠性：IGCT 技术成熟耐用，冗余设计，MTBF≥150,000 小时
- 维护便捷：抽屉式模块化设计，可热插拔，维护无需停机
- 安全可靠：高压隔离 + 多重保护，杜绝高压触电与器件损坏风险
适用行业：
- 电力：火电 / 核电高压变频风机、泵组、引风机
- 冶金：高炉鼓风机、烧结机、轧机主传动
- 采矿：矿井提升机、刮板输送机、大型通风机
- 油气：高压压缩机、大型泵组、海上平台驱动
- 水处理：大型污水泵、净水厂高压风机
型号系列：
- 归属 ABB S‑073N 系列高压功率模块，同系列包含 S‑073N ALU、S‑073N BLU 等
- 适配 ABB ACS 1000、ACS 5000、ACS 6000 高压变频器
安装要求：
- 安装位置：垂直安装于高压变频器柜体专用导轨，抽屉推拉顺畅
- 环境要求：温度 – 55℃～+125℃，无腐蚀性气体、无凝露
- 散热要求：强制风冷，风道风速≥5m/s，散热鳍片无灰尘堵塞
- 高压安全：安装时断电验电，穿戴高压绝缘手套、绝缘鞋
- 接地要求：模块外壳与柜体地可靠连接，接地电阻≤1Ω
使用注意事项：
- 严禁带电插拔模块，高压回路断电后需放电完毕再操作
- 环境温度超过 + 125℃时需降额运行，否则触发过热保护
- 定期清理散热鳍片灰尘，防止散热不良导致 IGCT 烧毁
- 严禁超压、超流运行，避免功率器件击穿损坏
- 长期停机需断电保存，防潮防尘，定期检查绝缘电阻
- 故障报警时先断电排查，禁止强行运行
