描述

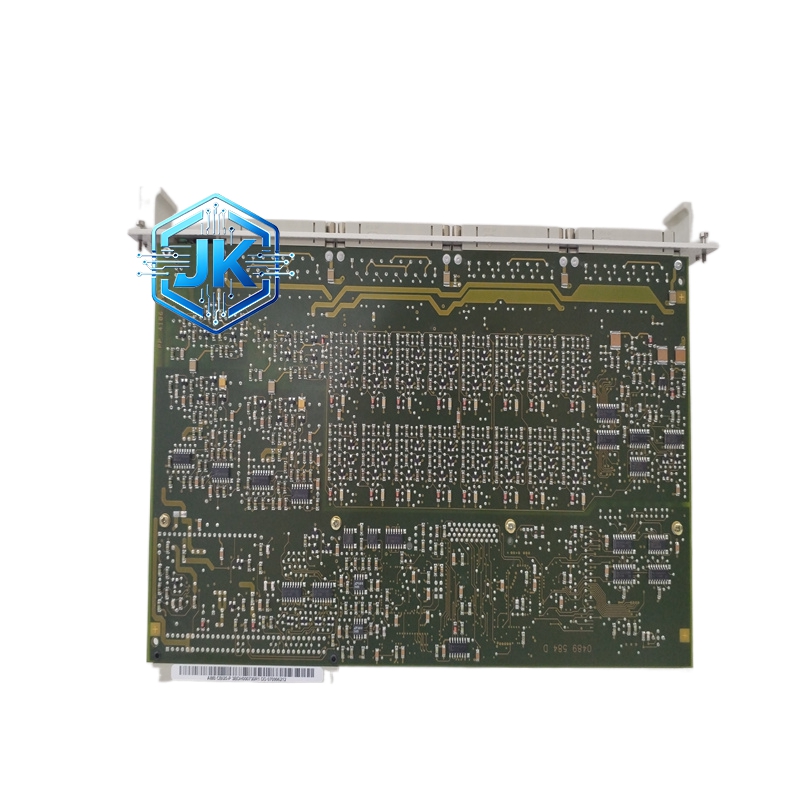

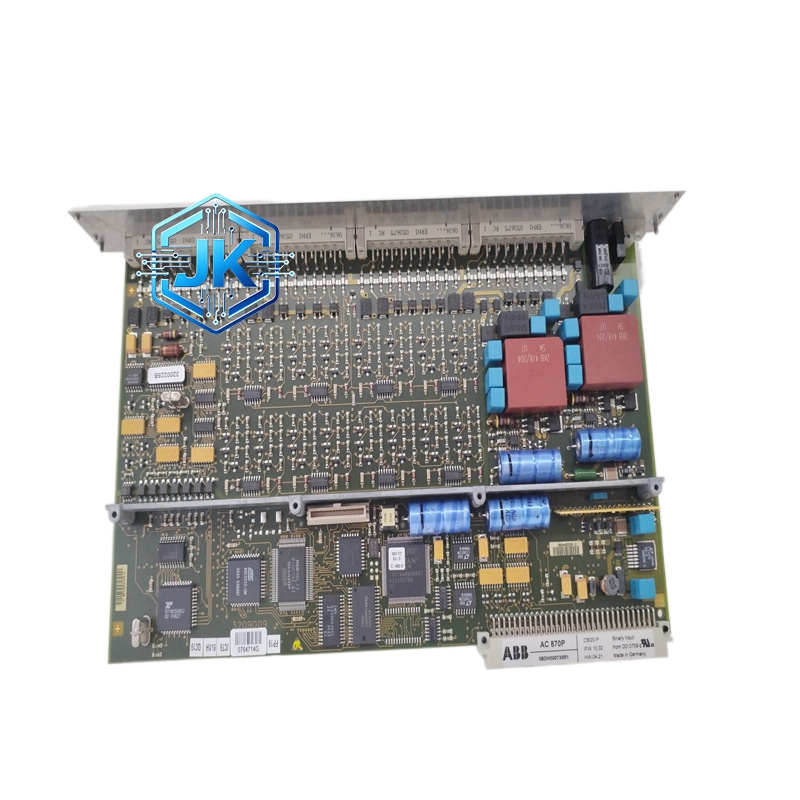

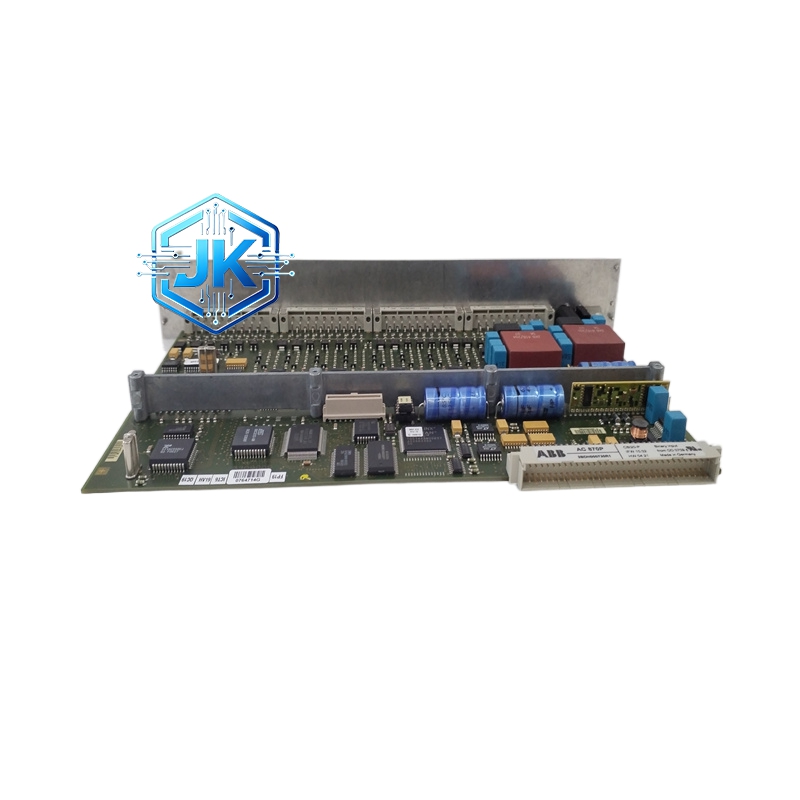

ABB 3BDH000730R1 分散控制系统（DCS）远程 IO 模块
技术规格：
- 型号系列：3BDH000730R1（S800 I/O，AC 800M DCS）
- 通道类型：16 路数字量输入（DI）
- 输入电压：24V DC（±10%）
- 输入电流：8mA / 通道
- 输入类型： sinking/sourcing 可选
- 隔离电压：2500Vrms（通道‑总线）
- 响应时间：≤1ms
- 工作温度：‑40℃～+70℃
- 存储温度：‑55℃～+125℃
- 相对湿度：5%～95% RH（无冷凝）
- 总线接口：Profibus‑DP、Modbus RTU
- 地址范围：0～125（Profibus）
- 防护等级：IP20
- 尺寸（长 × 宽 × 高）：125mm×80mm×25mm
- 净重：0.32kg
- 认证：CE、UL、RoHS、IEC 61158
功能特点：
- 16 路 DI 采集：24V DC 开关量输入，适配传感器、限位开关、继电器触点
- 光电隔离：2500Vrms 隔离，抑制共模干扰，保护系统
- 短路保护：每通道独立限流，短路自动保护，不影响其他通道
- 故障诊断：通道状态、断线、短路、电源故障实时诊断并上报
- 热插拔：模块支持在线热插拔，维护无需停机
- 宽温工作：‑40℃～+70℃，适应恶劣工业环境
材质构成：
- PCB：FR‑4 阻燃玻纤板
- 输入电路：光耦、限流电阻、稳压管、TVS 管
- 连接器：镀金端子，耐插拔 ≥500 次
- 外壳：阻燃工程塑料
结构特征：
- 标准 19 英寸机架 / 导轨安装
- 正面通道状态指示灯（绿色 = ON，红色 = 故障）
- 顶部总线接口、底部现场接线端子
- 模块卡扣，单手拆装
工作原理：
- 现场开关量信号（24V DC）→ 输入端子 → 限流 → 光耦隔离 → 信号调理 → 模块内部处理 → 总线通信 → 上传至 DCS 控制器；
- 实时监测每通道状态 → 断线 / 短路 / 故障 → 点亮故障灯并上报控制器。
优势亮点：
- ABB DCS 原生适配：与 AC 800M 控制器、S800 I/O 站完美兼容
- 宽温抗干扰：‑40℃～+70℃、2500V 隔离，适应恶劣现场
- 热插拔免停机：故障模块在线更换，不影响系统运行
- 诊断完善：通道级故障诊断，快速定位问题
适用行业：
- 电力、火电、水电、核电
- 油气、化工、冶金、水泥
- 造纸、纺织、水处理
- 大型工业自动化流程行业
安装要求：
- 安装于 ‑40℃～+70℃、干燥、无尘、无腐蚀性气体 机柜内
- 标准 35mm DIN 导轨，垂直安装
- 上下预留 ≥20mm 散热空间
- 接线：0.5～1.5mm² 多股铜线，扭矩 0.5～0.8N・m
- 总线电缆：屏蔽双绞线，单独接地
