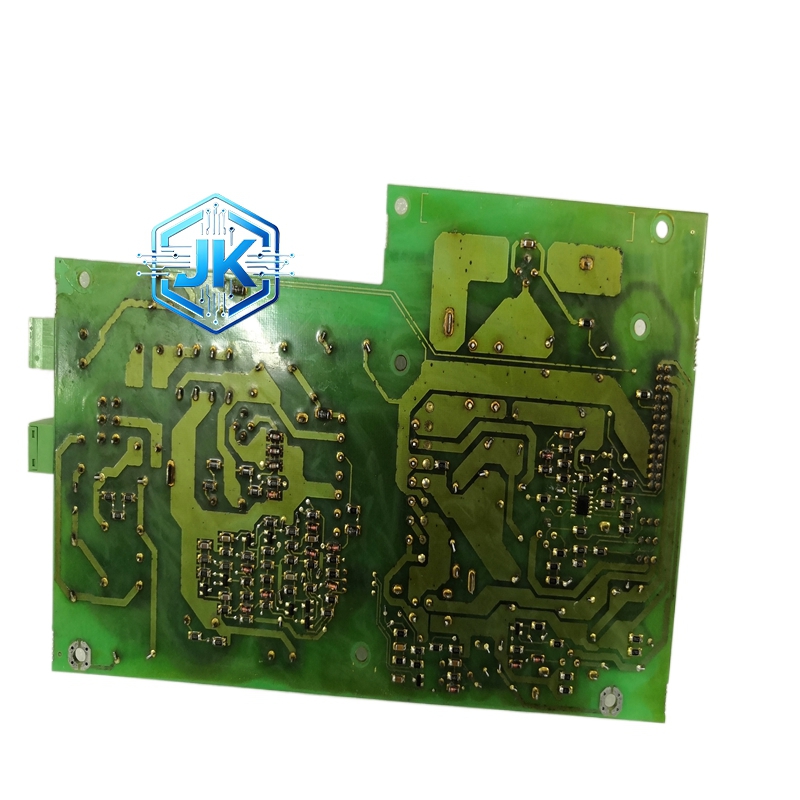

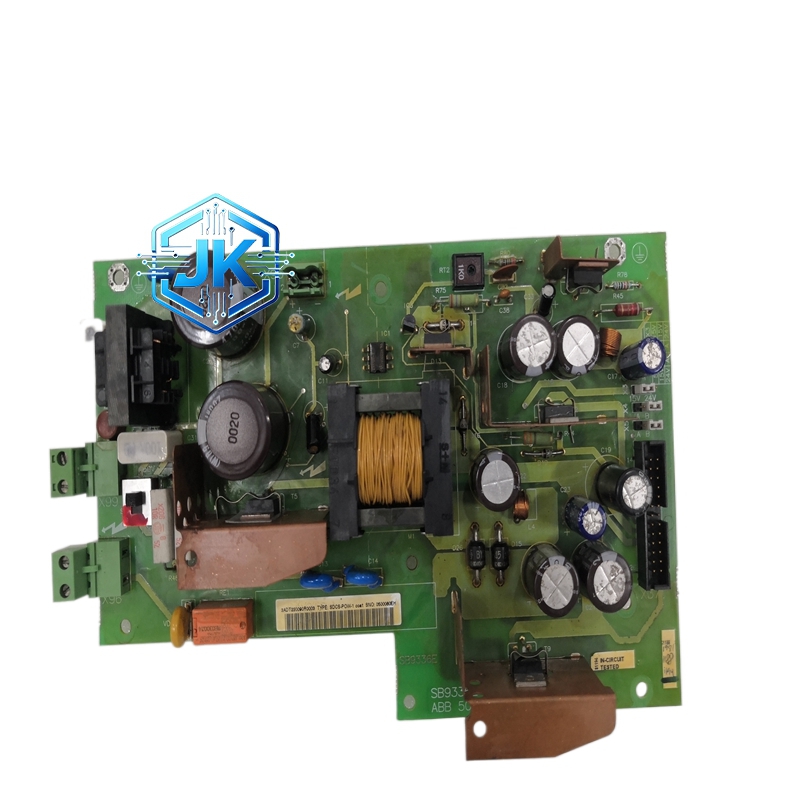

ABB 3ADT220090R0003 SDCS-POW-1 直流调速系统电源模块
技术规格：
输入电源：三相 AC 380V/400V/440V（50/60Hz）
输出电压：+15V（±5%）、-15V（±5%）、+24V（±5%）、+5V（±5%）
输出总功率：约 200W
效率：> 85%
保护功能：过压、欠压、过流、短路、过温
冷却方式：强迫风冷（内置风扇）
功能特点：
多路独立输出，各路之间完全隔离
过流保护采用电子式限流，响应快
内置大容量电解电容，断电后可维持系统运行约 100ms（确保安全停机）
前面板设有电源指示 LED 和故障指示 LED
支持热插拔（部分版本）
应用场景：
ABB SDCS 直流调速系统的配套电源
矿井提升机的直流调速系统
轧钢机主传动的直流调速系统
造纸机烘缸的直流调速系统
性能参数：
工作温度：-10°C 至 +45°C
MTBF：> 80,000 小时
绝缘强度：输入对输出 3000V AC / 1分钟
防护等级：IP20
材质构成：
外壳为镀锌钢板喷塑
变压器为环氧树脂浇注
风扇为轴流式铝合金
接线端子为铜合金
结构特征：
标准 19 英寸机柜安装模块
前面板设有 AC 输入开关、DC 输出端子、LED 指示灯
背部设有三相电源输入端子和多路 DC 输出端子
顶部设有风扇出风口
工作原理：
三相 AC 电源经过 EMC 滤波器后进入变压器降压，再经过整流桥变为直流。直流电压经过多组 DC-DC 变换器分别稳压为 +15V、-15V、+24V、+5V。各路输出经过稳压和滤波后送至系统各功能模块。过流保护电路实时监测每路输出电流，一旦超过设定值立即切断该路输出。
安装要求：
必须安装在 SDCS 系统机柜的顶部或底部专用位置
三相电源输入必须经过独立断路器
各路 DC 输出严禁混接
风扇出风口前方 100mm 内不得有遮挡物
使用注意事项：
上电前必须确认所有 DC 输出端无短路
风扇故障时必须立即停机更换
每半年清理一次风扇滤网
