描述

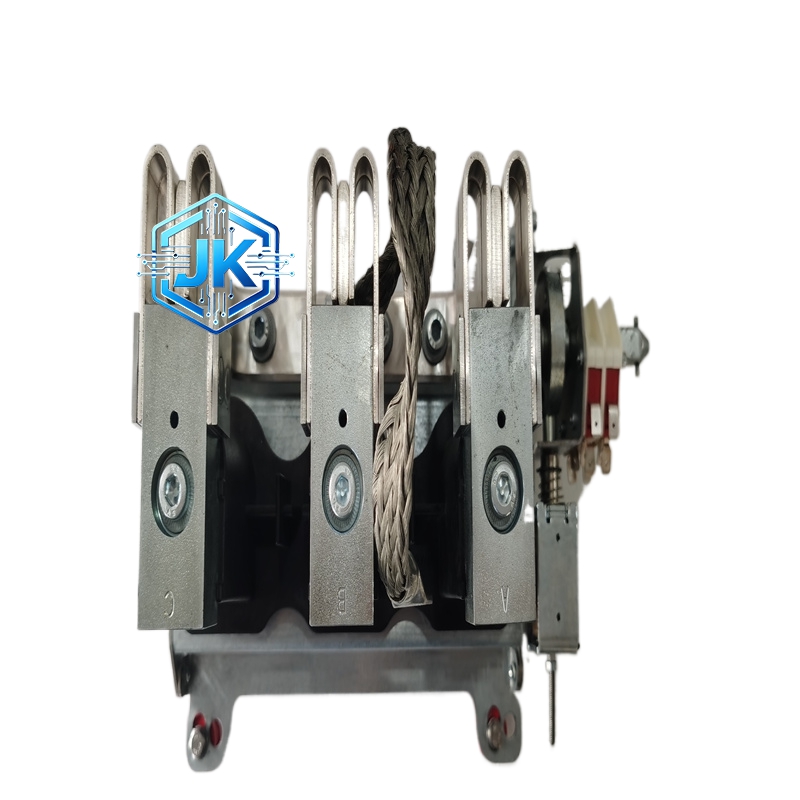

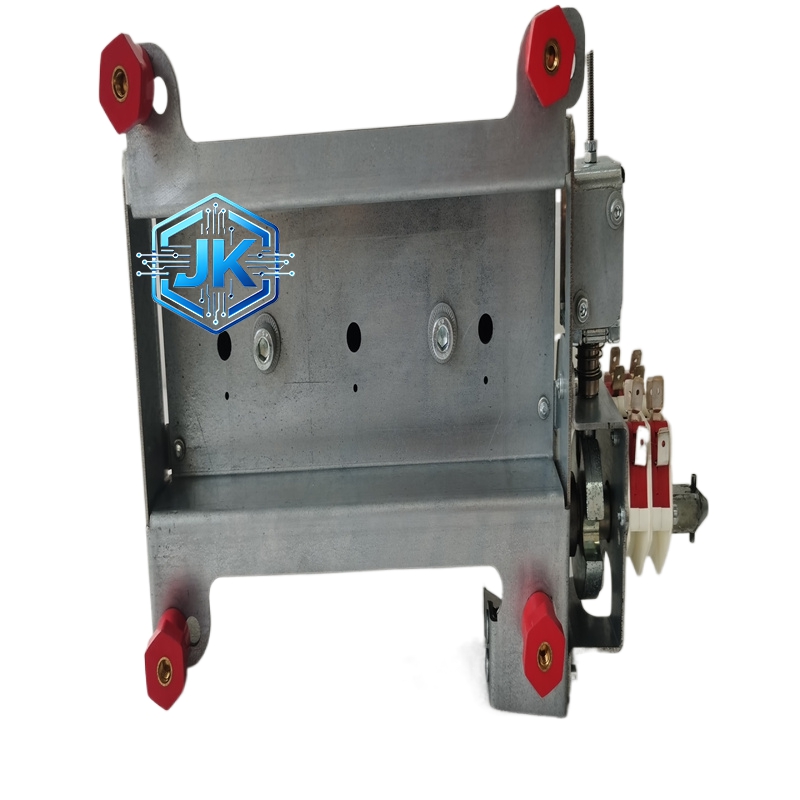

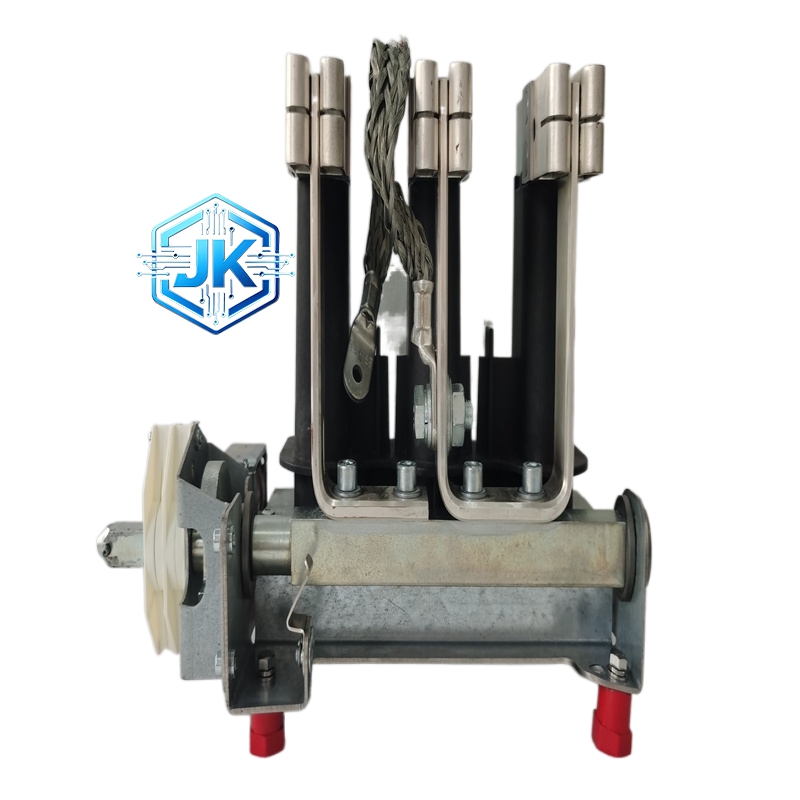

ABB 3BHE043536R0001 接地隔离器（6KV9 带锁定反馈型）
工作电压：标准工业直流 24V 供电，电压适配区间 20V-28V
工作功耗：满载运行功耗≤18W，空载待机功耗≤6W
通讯协议：内置工业标准现场总线协议、励磁系统专用内部通讯协议
数据传输速率：最高支持 1Mbps 高速数据双向传输
工作温度：标准运行温度 0℃至 65℃，极限耐受温度 – 10℃至 70℃
存储温度：-25℃至 80℃
环境湿度：5%-95% 无冷凝环境均可稳定运行
防护等级：工业机柜内置防护等级 IP20
接口数量：集成多路信号接口、总线通讯接口、电源接入接口
响应速度：指令响应延时≤2ms，数据采集刷新周期 10ms
绝缘等级：板载电路绝缘耐压≥1500VAC
抗干扰等级：符合工业 EMC 三级电磁兼容标准
材质构成
主体电路板采用高阻燃玻纤绝缘基板，核心运算芯片采用工业级宽温半导体材质，接口端子为加厚纯铜镀金材质，外壳采用高强度阻燃工程塑料，内部线路采用耐高温抗氧化铜质导线，散热组件为一体式铝合金导热结构。
结构特征
采用标准卡轨嵌入式模块化结构，整体体积紧凑规整，正面配置状态指示灯组、故障报警指示灯、通讯状态指示灯，侧边设置统一插拔式对接插槽，底部配备卡扣式固定结构，内部电路分区布局清晰，强电弱电线路完全分离，预留标准化散热通风通道。
工作原理
模块通电完成初始化自检后，实时采集励磁系统内部电压、电流、调节幅值、运行状态等各类基础数据，通过内置通讯总线将数据同步上传至系统主控单元，同时精准接收主控下发的励磁调节、故障复位、参数修改等控制指令，完成指令解析与信号转换，驱动下级执行组件完成对应动作，实时监测线路通讯状态，出现异常即刻触发故障信号反馈。
功能特点
- 具备全自动硬件自检功能，上电自动检测线路、芯片、通讯端口运行状态
- 支持多路并行数据采集与指令同步下发，多任务运行无卡顿延迟
- 内置运行数据存储单元，可留存历史运行参数与故障记录
- 搭载电磁滤波电路，可彻底过滤电站现场强电磁干扰信号
- 支持在线热插拔维护，不停机完成模块检修与替换作业
- 具备故障自动识别与分级报警输出功能，精准定位故障点位
优势亮点
严格遵循电站电力行业工业设计标准，适配各类严苛电站运行工况，模块化设计兼容性极强，可匹配新旧两代 ABB 励磁控制系统，使用寿命长久，日常免维护设计降低运维成本，数据传输精准无偏差，调控响应速度满足发电机组高精度励磁调节需求。
适用行业
火力发电行业、水力发电行业、新能源并网发电行业、工矿企业自备电厂、同步电机励磁调控领域。
安装要求
必须安装于密闭防尘工业控制柜内部，安装位置远离大功率变频器、高压电缆等强辐射设备，采用标准 35mm 工业 DIN 导轨固定安装，接线严格区分正负极与信号线路，通讯线路采用屏蔽专用线缆铺设，安装完成后固定卡扣锁紧，避免设备振动造成模块松动。
使用注意事项
严禁在潮湿、粉尘浓度超标、腐蚀性气体环境中裸露使用，运行过程中禁止随意插拔通讯接线端子，定期清理模块表面通风散热灰尘，供电电源必须配备稳压滤波装置，禁止电压骤升骤降冲击设备，模块故障维修仅可使用原厂同型号配件替换，禁止私自改装内部电路结构。
