描述

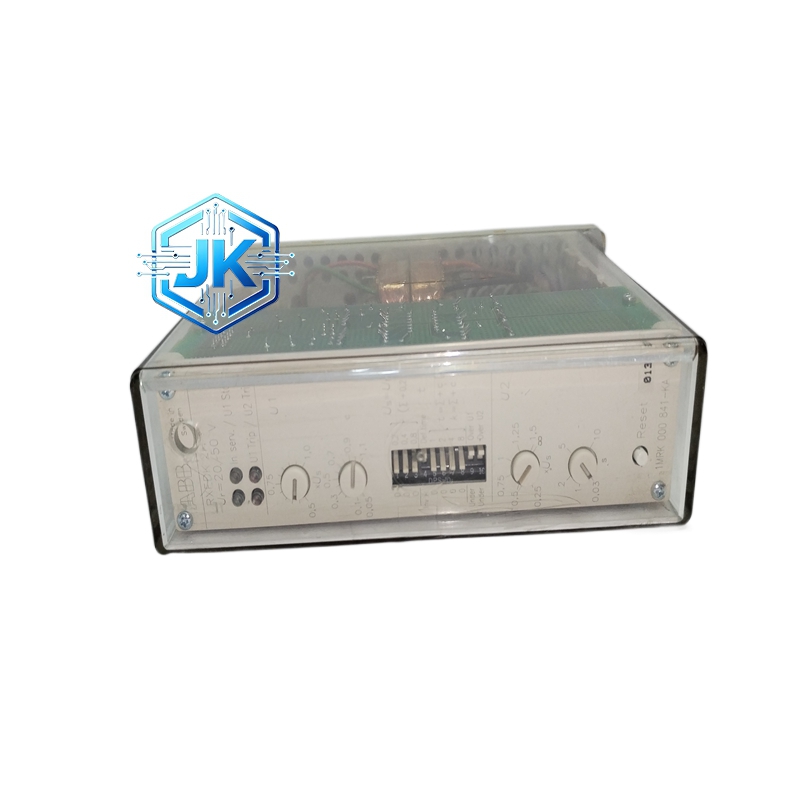

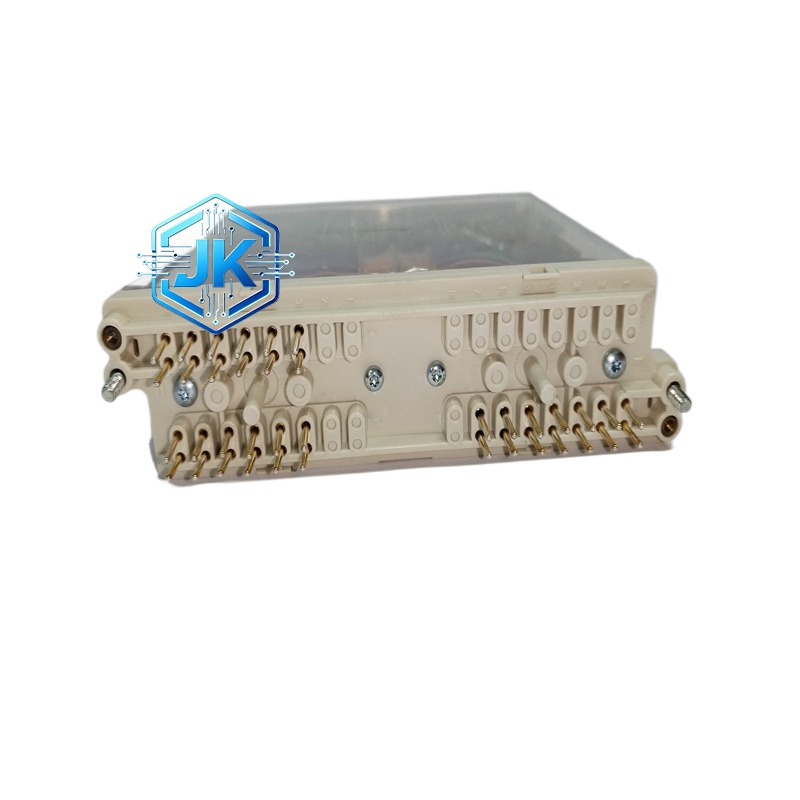

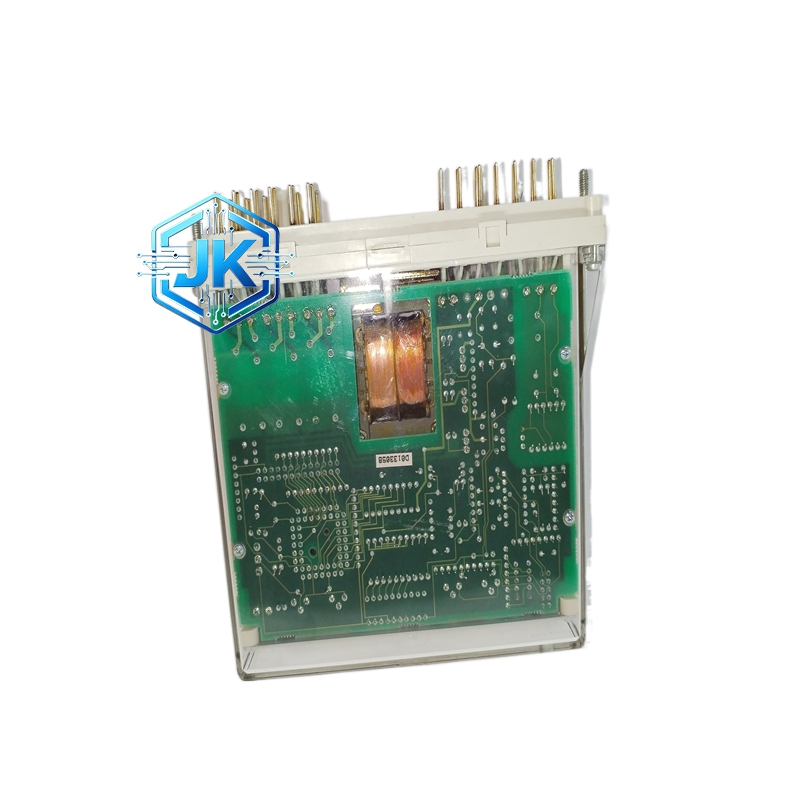

ABB RXEDK2H 1MRK000841-KA H型继电器输出数字量输出模块（KA版本）
技术规格：
- 通道数量： 16路继电器输出
- 输出类型： SPDT（单刀双掷）机械继电器
- 触点容量： 2 A @ 250 V AC / 2 A @ 30 V DC（阻性负载）
- 触点寿命： 大于100000次（额定负载下）
- 响应时间： 小于10毫秒（吸合），小于5毫秒（释放）
- 隔离方式： 每8通道一组隔离，组间隔离
- 隔离电压： 500 V DC（通道间），500 V DC（通道与逻辑侧）
- 输出电压： 触点输出，无源
- 工作电压： 24 V DC（由I/O总线供电）
- 功耗： 约8 W（所有继电器吸合时）
- 安装方式： DIN导轨安装（35毫米标准导轨）
- 防护等级： IP20
- 环境温度： 0℃至+55℃
- 零件号： 1MRK000841-KA
功能特点：
- 16路继电器输出，是标准RXEDK的2倍通道数
- 每8通道为一组独立隔离，组间故障不互相影响
- KA版本特别优化了输出驱动能力，支持更大功率的负载
- 内置续流二极管保护，每通道独立配置
- 模块自带16个LED指示灯，实时显示每个通道的输出状态
- 支持ABB Control Builder M的在线强制和监控功能
- 支持分组控制功能，可按8通道为一组进行批量操作
性能参数：
- 最大切换频率： 0.5 Hz（连续工作，16路同时）
- 绝缘电阻： 大于100 MΩ（500 V DC时）
- 介电强度： 1500 V AC，1分钟无击穿
- 接触电阻： 小于100毫欧（初始）
- 线圈电压： 24 V DC
- 平均无故障时间（MTBF）： 大于120000小时
材质构成：
- 外壳： 阻燃ABS工程塑料，UL94 V-0等级
- PCB板： FR-4环氧玻璃纤维板，Tg170等级，6层板设计
- 继电器： TE Connectivity工业级继电器，KA版本专用
- 续流二极管： 快速恢复二极管，每通道独立
- 端子排： 黄铜镀镍，螺丝式接线端子，16通道共48个端子
- LED指示灯： 高亮度红色LED，16个
结构特征：
模块尺寸约为宽度80毫米、高度120毫米、深度80毫米（宽度是标准模块的2倍）。正面设有16个通道状态LED指示灯和4个系统状态LED指示灯。背部设有16组螺丝式接线端子（每通道3个端子：COM、NO、NC）和1个I/O总线连接器。模块内部分为左右两个独立的继电器组，每组8路。
工作原理：
与RXEDK工作原理相同，主处理器通过I/O总线发送16位输出数据，模块内部解码后分别驱动左右两组各8路继电器。每组继电器独立供电和隔离，一组故障不影响另一组。KA版本的继电器线圈驱动电流更大，触点吸合力更强，适合驱动较大功率的负载。
安装要求：
- 安装在标准35毫米DIN导轨上，由于宽度较大需确认导轨空间充足
- 每8通道为一组，组内负载总电流不超过16安培
- 感性负载需加装外部续流二极管
- 模块前后需预留至少20毫米的散热空间
- 安装环境温度0℃至+55℃
使用注意事项：
- KA版本与标准版本的端子定义完全兼容，可互换使用
- 16路同时输出时功耗较大，需确认电源容量充足
- 继电器寿命与切换频率成反比，高频率使用需缩短维护周期
- KA版本的固件与非KA版本不完全通用，升级前需确认兼容性
- LED指示灯显示输出状态，强制功能可覆盖正常输出逻辑
适用行业：
- 大型DCS系统的批量输出控制
- 电厂辅机系统的多路阀门控制
- 化工装置的多路报警输出
- 需要大量继电器输出通道的工业场合
