描述

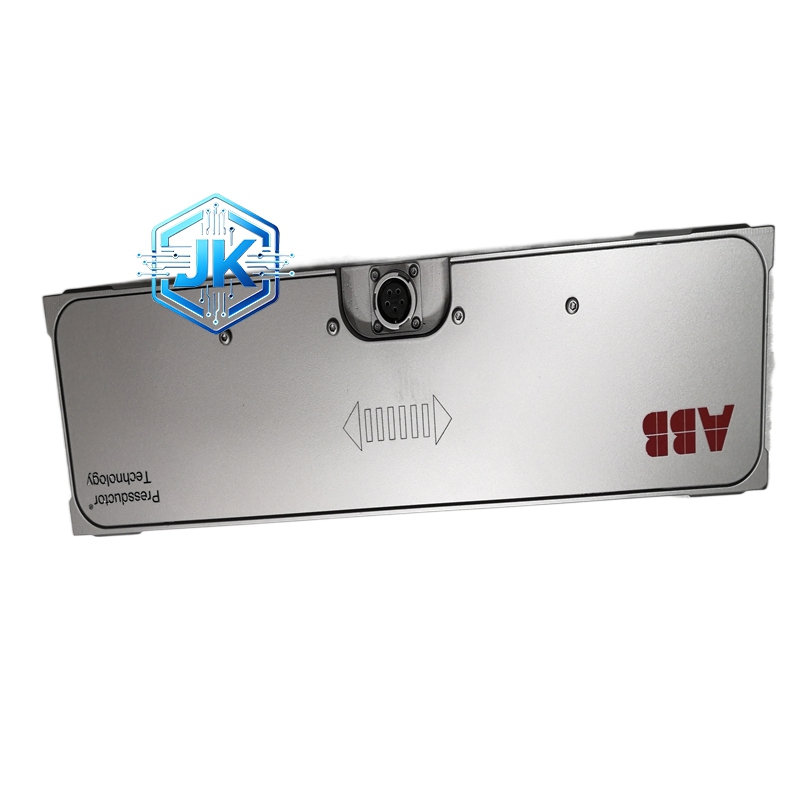

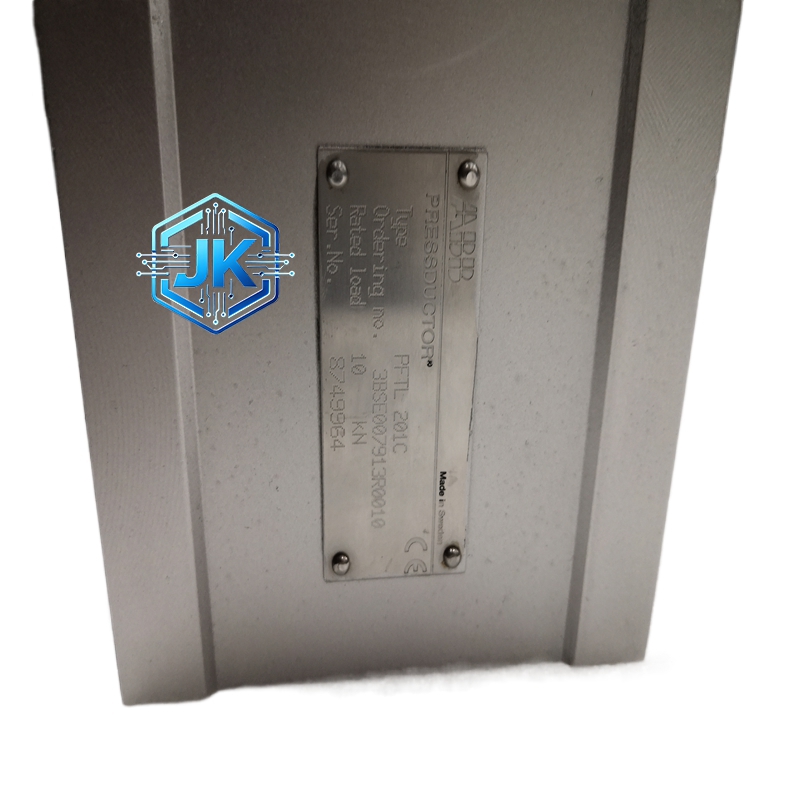

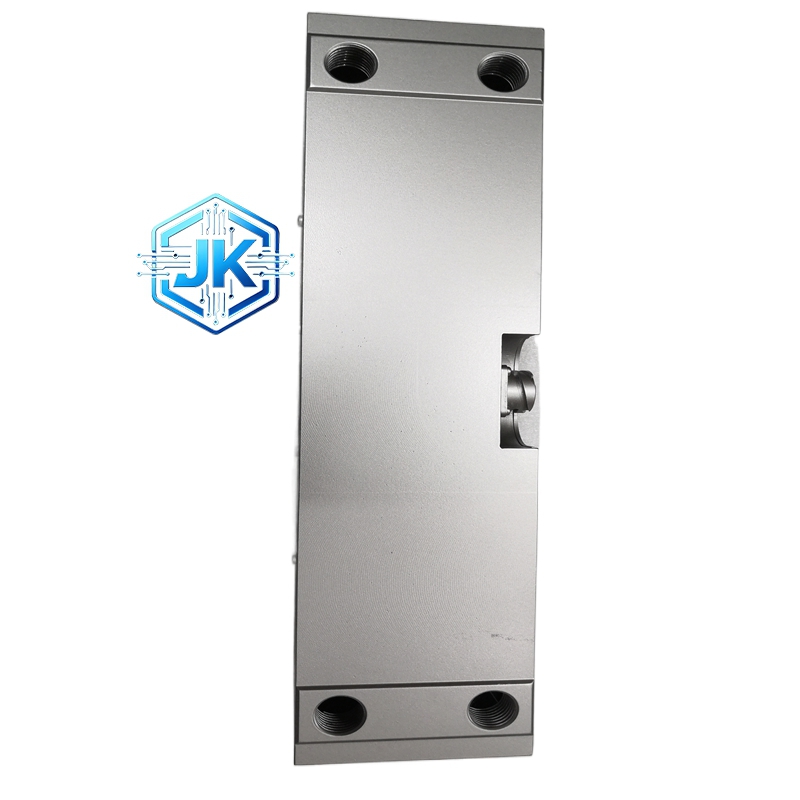

ABB PFTL201C 10KN 3BSE007913R10 称重和张力测量传感器
技术规格：
量程：10kN（10000N，约 1020kgf）
输出信号：4-20mA DC（两线制）
供电电压：DC 18V 至 30V
精度：满量程的 ±0.2%
非线性：小于 ±0.1%
滞后：小于 ±0.1%
重复性：小于 ±0.05%
蠕变：小于 ±0.05%（30 分钟）
零点温度漂移：小于 ±0.02% FS / °C
灵敏度温度漂移：小于 ±0.02% FS / °C
防护等级：IP67（全密封，可水洗）
工作温度：-20°C 至 +80°C
过载能力：150% 量程，持续 1 分钟
功能特点：
全密封不锈钢外壳，IP67 防护等级，可在潮湿和粉尘环境中使用
内置温度补偿电路，消除温度对测量精度的影响
具备过载保护，超过 150% 量程时输出饱和并报警
响应时间：小于 5ms
支持零点和量程在线调整
前面板设有 LED 状态指示灯
支持 4-20mA 输出，可驱动最长 300 米电缆
应用场景：
造纸机纸张张力控制
印刷机卷材张力监测
纺织机纱线张力控制
电梯载荷称重
包装机重量检测
输送带张力监测
性能参数：
工作温度：-20°C 至 +80°C
存储温度：-40°C 至 +90°C
MTBF：大于 200,000 小时
绝缘强度：500V DC / 1 分钟
材质：外壳为 316L 不锈钢，内部弹性体为合金钢
材质构成：
外壳为 316L 不锈钢，全密封焊接
内部弹性体为高强度合金钢，表面镀镍
应变片为箔式应变片，粘贴在弹性体上
信号调理电路为 ABB 原装工业级芯片
电缆为聚氨酯护套屏蔽电缆，长度可定制（标准 5 米）
结构特征：
圆柱形，直径约 38mm，长度约 120mm（不含电缆）
一端为机械安装接口（螺纹或法兰），另一端为电气接口
电气接口为 4 针航空插头（M12 连接器）
前面板设有 1 个 LED 指示灯（绿色表示正常，红色表示故障）
工作原理：
当外力作用于传感器时，内部弹性体发生微小变形，粘贴在弹性体上的应变片电阻值随之变化。惠斯通电桥将电阻变化转换为电压信号，经信号调理电路放大、滤波、温度补偿后，输出 4-20mA 电流信号。电流大小与外力成正比。
安装要求：
传感器必须沿受力方向安装，不可承受侧向力
安装面必须平整，使用扭矩扳手按规定力矩紧固
电气电缆使用屏蔽线，屏蔽层单端接地
电缆不可与动力电缆平行捆绑
传感器不可受到冲击和振动（超过量程的 10 倍）
使用注意事项：
不可超过 10kN 量程使用
安装时不可使用锤子敲击
每 6 个月校验一次零点和量程
电缆接头处必须做好防水密封
