描述

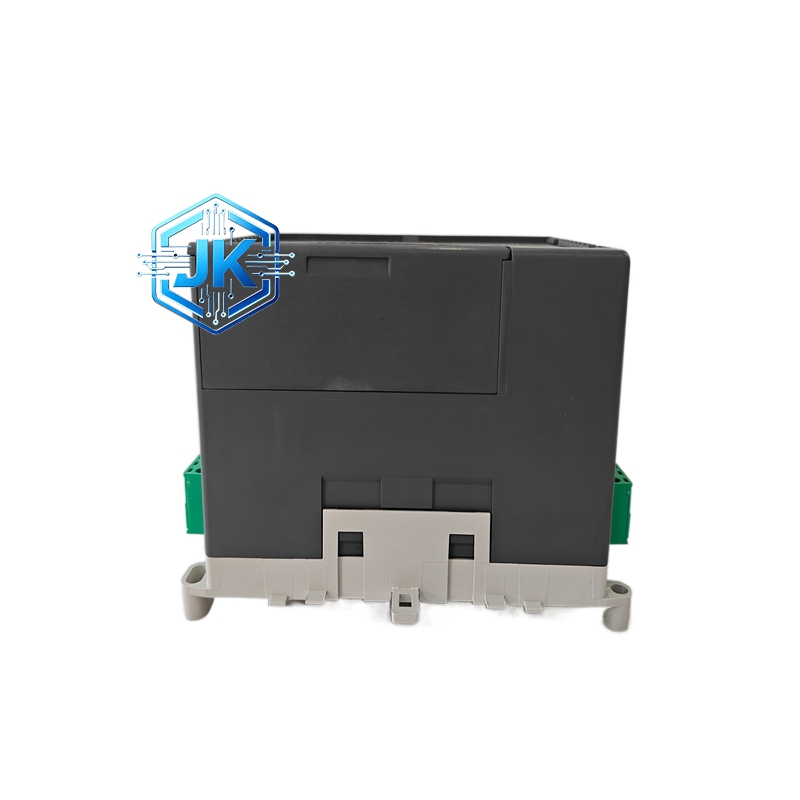

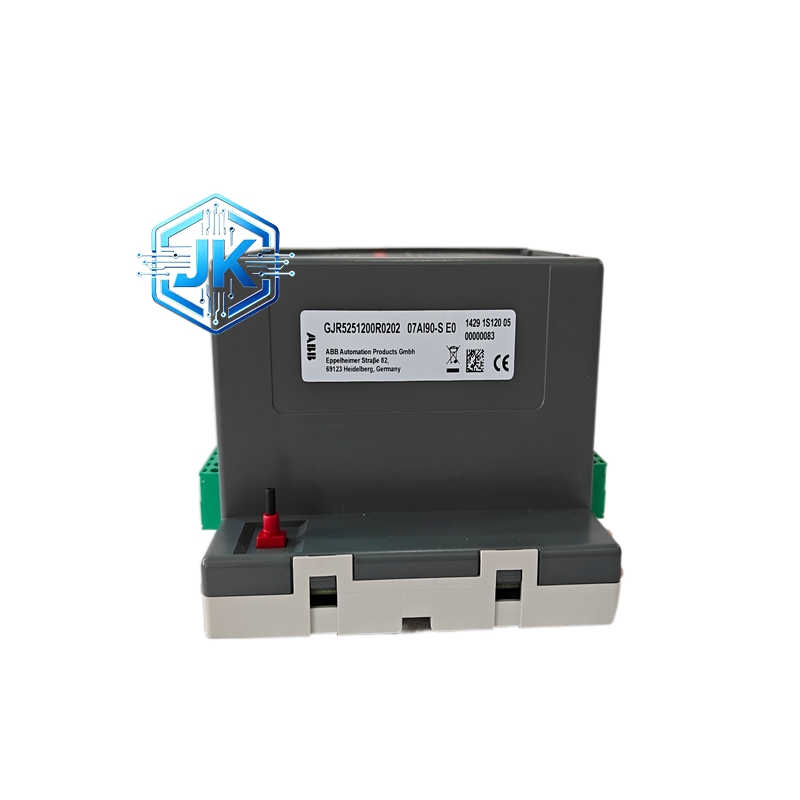

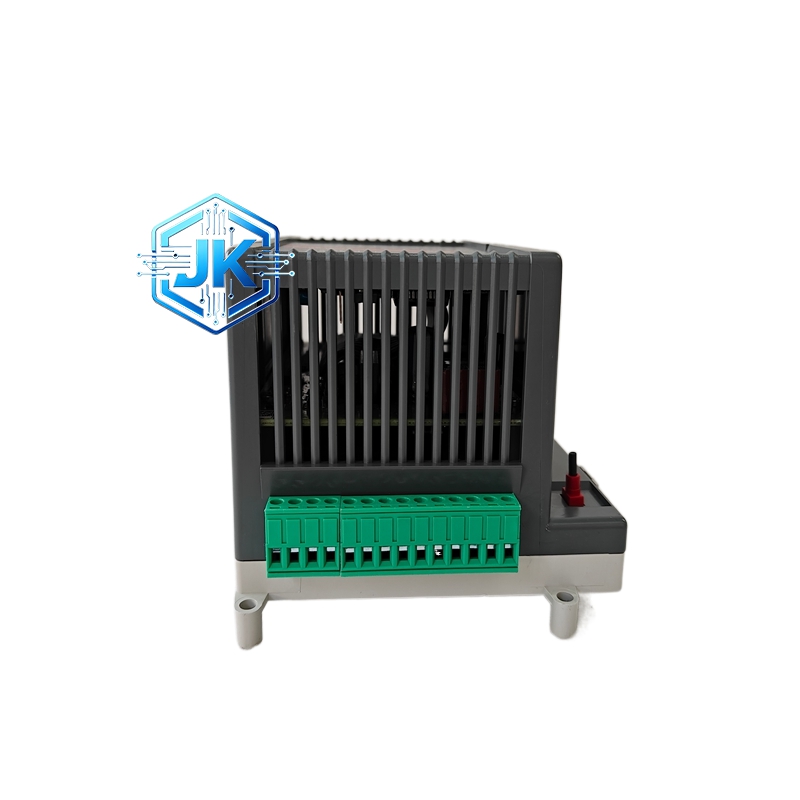

ABB 07AI90-S（GJR5251200R0202）8 通道模拟输入模块
技术规格：
- 产品型号：07AI90-S（部件号：GJR5251200R0202）
- 通道数量：8 路单端 / 差分模拟输入
- 输入信号类型：4-20mA 电流、0-10V 电压（软件可配置）
- 分辨率：12 位
- 测量精度：±0.1% 满量程（25℃）
- 输入阻抗：电流信号≥250Ω，电压信号≥2MΩ
- 通道隔离：500V DC（通道对地、通道间）
- 共模抑制比：＞100dB（50/60Hz）
- 采样周期：全通道轮询约 40ms
- 供电电压：24V DC（±10%）
- 功耗：≤400mA（24V DC）
- 工作温度：0℃至 + 55℃
- 存储温度：-25℃至 + 75℃
- 相对湿度：5%-95% RH（无凝露）
- 防护等级：IP20
- 外形尺寸：140mm×105mm×70mm
- 重量：0.5kg
- 认证：CE、UL、CSA、RoHS
功能特点：
- 多信号兼容：支持 4-20mA 电流、0-10V 电压信号，适配各类工业传感器。
- 高精度测量：12 位分辨率、±0.1% 精度，满足过程控制高精度需求。
- 电气隔离安全：通道间 / 对地 500V 隔离，防止干扰与高压窜入，保护系统。
- 自诊断告警：实时监测通道故障（断线、超量程、短路），LED 指示灯告警。
- 热插拔支持：支持带电插拔，更换模块无需停机，降低维护 downtime。
材质构成：
- 外壳材质：阻燃 ABS 工程塑料（IP20 防护）
- 电路板材质：FR-4 玻纤环氧树脂板（阻燃、耐高温）
- 端子材质：镀金铜端子（抗氧化、低接触电阻）
- 内部元件：工业级运算放大器、高精度 AD 转换器、光电隔离器
结构特征：
- 模块化卡扣设计：标准 DIN 导轨安装，卡扣式固定，拆装便捷。
- 可拆卸端子排：端子排可插拔，接线、更换模块无需重新布线。
- LED 状态指示灯：每通道独立 LED（正常 / 故障），模块电源 / 运行指示灯。
- 紧凑化布局：8 通道集成于小体积模块，节省机柜空间。
工作原理：通过前端信号调理电路将传感器模拟信号放大、滤波、隔离，经高精度 AD 转换器转换为数字信号，通过系统总线上传至控制器，实现过程参数实时监测。
优势亮点：
- 适配 ABB 主流 DCS 系统，无缝集成，兼容性强。
- 高精度、高隔离，测量稳定、抗干扰能力强。
- 热插拔设计，维护便捷，减少停机时间。
- 宽温工作，适配工业恶劣环境，可靠性高。
适用行业：电力、化工、石油、冶金、水处理、水泥、造纸等工业自动化过程控制。
安装要求：
- 安装于标准 35mm DIN 导轨，导轨平整度≤0.5mm。
- 环境温度 0-55℃，湿度 5%-95% RH，无凝露、无腐蚀性气体。
- 供电采用 24V DC 稳压电源，纹波≤50mV。
- 信号线采用屏蔽双绞线，屏蔽层单端接地，减少电磁干扰。
使用注意事项：
- 严禁超量程输入，避免损坏内部电路。
- 接线时断电操作，防止短路或触电。
- 定期检查端子接线紧固性，防止松动发热。
- 避免在强电磁干扰环境（变频器、大功率电机旁）近距离安装。
- 存储于干燥通风环境，温度 – 25℃至 + 75℃。
