描述

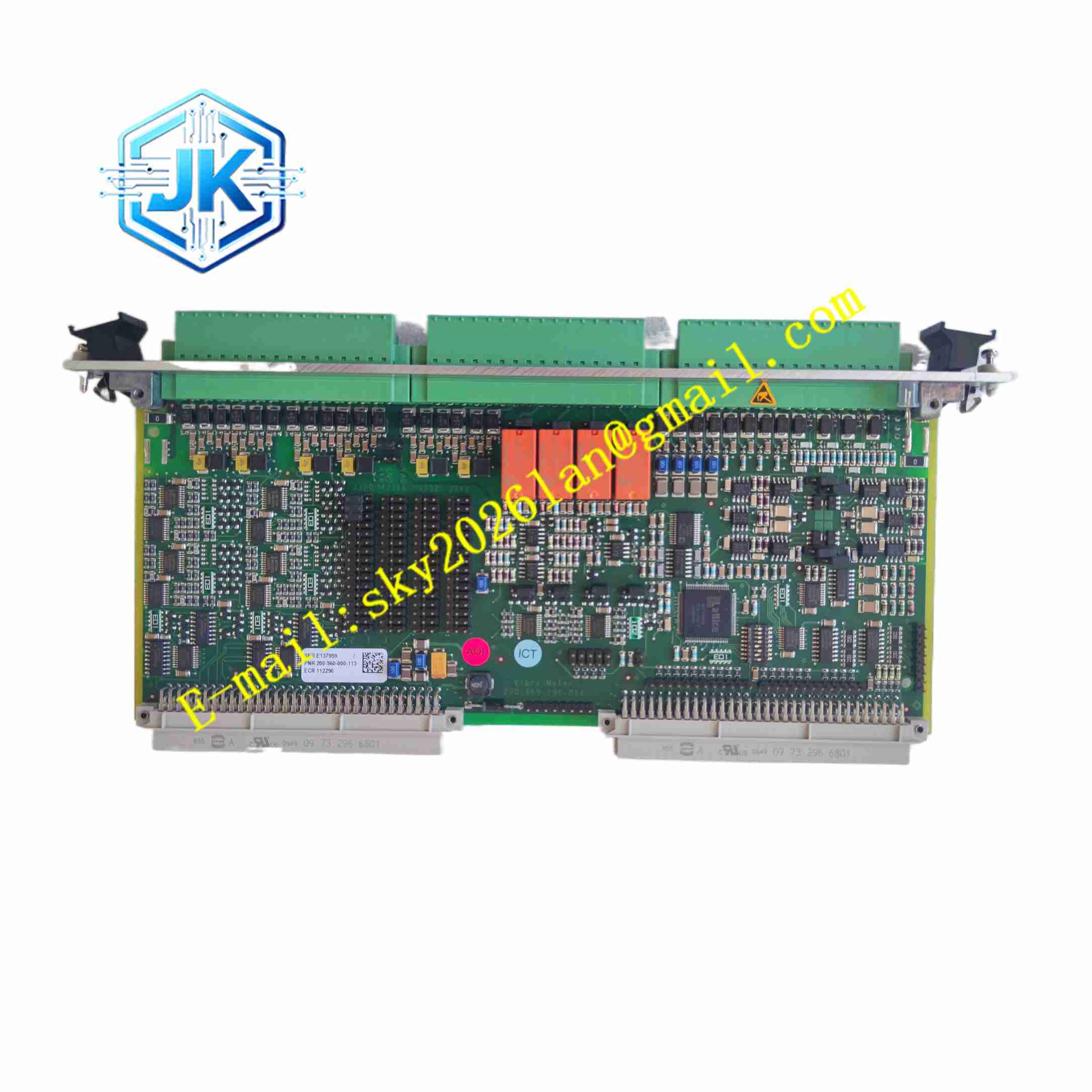

Vibro-Meter VM600 IOC4T 200-560-000-113
技术规格： 型号：VM600 IOC4T 物料编码：200-560-000-113 配套板卡：MPC4 机械保护板，一一配对使用 安装位置：VM600 ABE040 机架后端插槽 信号通道：4 路动态信号输入，支持转速信号接入 接线端子：螺丝紧固式端子排 防护等级：IP00，机架内部安装 供电：由机架背板总线取电 工作温度：0℃ ~ +60℃ 储存温度：-40℃ ~ +85℃ 相对湿度：5%~95%，无冷凝 认证：CE，API670，SIL2 安全认证
功能特点： 采集非接触电涡流探头、振动传感器、键相转速传感器原始动态信号。 内置信号浪涌抑制与 EMI 电磁干扰保护电路，抵御工业现场强电磁噪声。 信号电气隔离，阻断地环路干扰，保证微弱振动信号采集稳定。 板卡与 MPC4 板通过 IP 工业包接口通讯，双向传输原始测量数据与输出信号。 所有输入输出信号接入螺丝式端子，现场线缆直接接线。 实时线路断线检测，传感器线缆断路、短路故障可上报至系统。 支持模拟量输出、继电器报警信号输出对接外部控制系统。
应用场景： 火电汽轮发电机组 TSI 监测，化工离心压缩机振动保护，燃气轮机、大型鼓风机、泵组旋转机械保护系统，油气开采平台旋转设备在线监测。
性能参数： 信号带宽适配转子振动与轴位移测量需求 信号采集信噪比高，微弱位移信号稳定采集 回路故障检测响应迅速 满足 API670 石油化工旋转机械保护标准 长期 7×24 小时不间断连续运行
材质构成： 电路板：FR4 多层工业 PCB，高精度信号调理芯片 连接器：镀金背板高速连接器，耐腐蚀抗氧化 端子：黄铜镀镍螺丝接线端子 板载元件：TVS 浪涌保护器件、隔离运算放大器 基板：阻燃绝缘基材
结构特征： 6U 标准 VME 插卡式板卡，适配 ABE040 机架后部插槽。 板卡正面（机架后侧）集成多组螺丝接线端子排，用于现场传感器线缆接入。 背部双连接器对接机架 VME 背板总线。 金属加固板边，提升抗振动、抗冲击性能。 IP00 裸板设计，依靠系统机架提供防护。
工作原理： 现场传感器输出的动态位移、振动、键相转速信号，通过屏蔽电缆接入 IOC4T 端子。板卡内部浪涌保护电路过滤线路尖峰干扰，隔离调理电路将原始信号处理为标准测量信号，经由背板 IP 接口传输至前端 MPC4 保护板完成计算。MPC4 输出的报警、模拟量信号回传 IOC4T，由端子输出给外部 DCS、PLC。板卡持续监测每一路输入回路阻抗，线缆断线、短路时生成故障告警上传系统。
安装要求： 板卡安装在 ABE040 机架后端，对应 MPC4 板的后方插槽。 卡入插槽后锁紧固定卡扣，保证背板连接器完全插接到位。 传感器线缆采用低阻抗同轴屏蔽电缆，屏蔽层单端接地。 信号线远离大功率动力电缆，分开线槽敷设。 机架整体可靠保护接地。 机柜内部保持通风，控制板卡环境温度。
使用注意事项： 接线操作必须整机断电，佩戴防静电手环。 传感器同轴电缆接线顺序严格按照图纸，接线错误直接损坏板卡采集回路。 板卡内部无用户可维修元器件，故障时整卡更换。 更换板卡完成后，必须执行全部通道回路测试与传感器标定。 运输存储使用防静电袋包装，避免静电击穿板载芯片。
